Grundfos CMBE 5-62 Hidrofor Sistemi - 98374704

Grundfos CMBE 5-62 (98374704), temiz su basınçlandırmasında değişken tüketimi karşılamak üzere hızını ayarlayan tek pompalı hidrofordur. Anma kaydında 6 m³/h debi ve 47,8 m basma bulunur; bu değerler her tesisatta sabit çıkış garantisi değildir. Entegre inverteri ve basınç sensörüyle konut ve hafif ticari uygulamalarda değerlendirilir. Seçim için giriş koşulu, boru kayıpları ve kullanım yerindeki basınç ihtiyacı birlikte kontrol edilmelidir.

CMBE 5-62 Nedir ve Öne Çıkan Özellikleri Nelerdir?

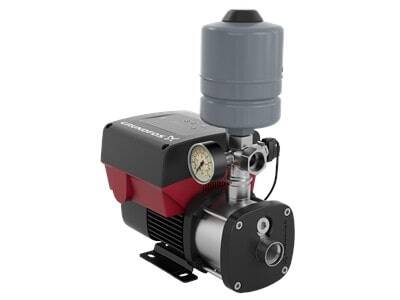

CME pompa, hız kontrolü, çıkış basınç sensörü, manometre ve diyaframlı tank aynı hidrofor düzeninde bulunur. Tüketim değiştiğinde kontrol sistemi motor hızını ayarlar. Bu kontrol dar boruyu veya su kaynağının yetersizliğini telafi etmez.

Tam varyantı ayırın: 98374704, I-U-C-C-D-B tip anahtarlı, Rp bağlantılı ve Schuko fişli kayıttır. D kontrol kodu, ilave giriş basınç şalterli paketle aynı değildir.

Ne Zaman Bu Model Tercih Edilmeli?

Temiz suyla çalışan, tüketimi gün içinde değişen ve hedef basıncın kontrol edilmesi istenen tesisatlarda adaydır. Kirli su, doğrulanmamış emiş şartları veya kapasiteyi aşan çalışma noktası için seçilmemelidir.

Performans Verisinde Kaynak Farkı ve Seçim Sınırı

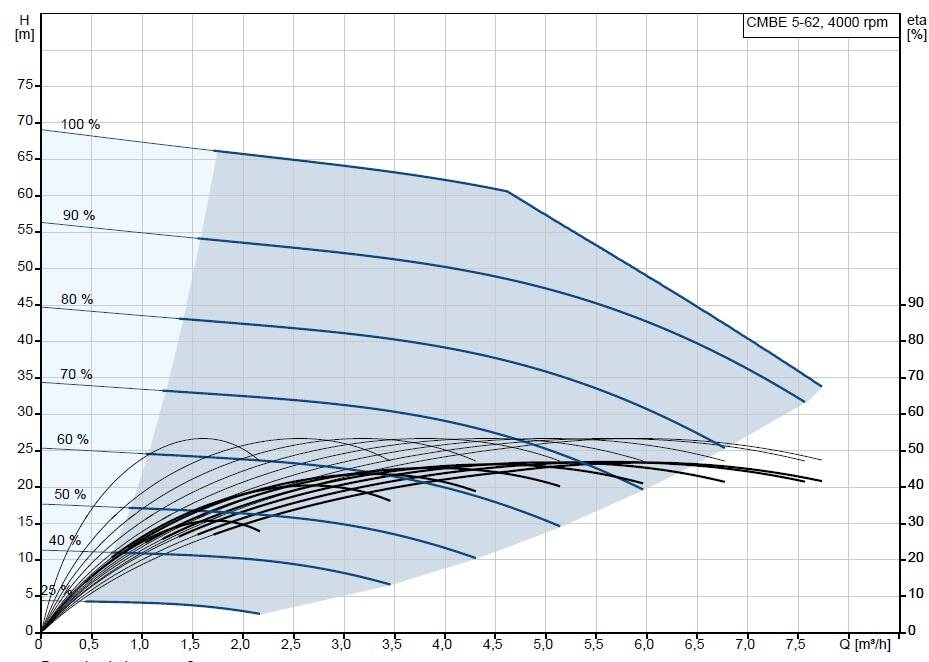

Tam 98374704 üretici kaydının anma tablosu 3868 rpm’de 6 m³/h ve 47,8 m belirtir. Güncel performans görseli 4000 rpm başlığı taşır; üst çizgisi bazı debilerde kurulum kılavuzunun CMBE 5-62 için verdiği 62 m maksimum basmayı aşar. Devir farkı tek başına bu uyuşmazlığın çözüldüğü anlamına gelmez.

Bu nedenle sayısal kapasite senaryosu veya yeniden çizilmiş Q-H grafiği sunulmuyor. Teslim edilecek ürün etiketi ve revizyonu güncel üretici seçimiyle eşleştirilmeden kat, musluk veya çalışma noktası için uygunluk onayı verilmemelidir. Anma değeri, basınç ayarı ve maksimum değer birbirinin yerine kullanılmaz.

Doğru Kullanım İçin Üç Koşullu Senaryo

Değişen tüketim: aynı basınç hedefi her zaman sağlanır mı?

Kullanım noktaları açılıp kapandığında çıkış sensörü basınç değişimini algılar; inverter hızını talebe göre ayarlamaya çalışır. Fakat talep büyüyüp pompanın veya besleme hattının sınırı aşıldığında hedef korunamayabilir. Sensörün hidrofor çıkışında olması, uzaktaki muslukta aynı basıncın ölçüldüğü anlamına gelmez.

Karar: Eşzamanlı tüketim ve en elverişsiz kullanım noktasındaki basınç ihtiyacı belirlenmeli; kot farkı ile boru, filtre ve armatür kayıpları hesaba katılmalıdır. İşletme bölgesi doğrulanmadan yalnız üst eğriyle uygunluk kararı verilmez. Kat veya musluk kapasitesi vaat edilmez.

Depo seviyesi düşüyor: yalnız basma tarafına bakılır mı?

Hayır. CMBE kendinden emişli değildir. Üretici kitapçığındaki emme sınırı, 20 °C suda giriş borusu kayıpları dahil 1 m’dir. Yalnız pompa ile su yüzeyi arasındaki yüksekliği ölçmek yeterli olmaz; giriş borusundaki kayıp da bu sınırın içindedir. İlk dolum ve hava tahliyesi yapılmadan çalıştırılmamalıdır.

Karar: Depodaki en düşük işletme seviyesi, boru kesiti ve hava alma riski değerlendirilmelidir. Kuru çalışma alarmını tekrar tekrar sıfırlamak su beslemesi sorununu çözmez. Otomatik yeniden deneme mümkündür; inceleme öncesi enerji kesilmeli, istenmeden devreye girme önlenmelidir.

Basınç hedefi yükseltiliyor: tank ve boru hattı da değişir mi?

Uzak noktada basınç düşükse önce kaybın kaynağı bulunmalıdır. Daralmış filtreyi veya yetersiz boru kesitini yalnız hedefi yükselterek telafi etmeye çalışmak doğru seçim yöntemi değildir. Üretici kılavuzu, hedefin pompanın sağlayabileceği basıncın üzerine ayarlanmamasını ve hedef değişirse tank ön basıncının da kontrolünü ister.

Teknik Özellikler — 98374704 Varyantı

Türkiye’de Retrofit, Fiyat ve Servis Kararı

Eski CMB veya başka bir marka hidrofor yerine değişim düşünülüyorsa model adındaki benzer sayılar birebir muadillik göstermez. Mevcut debi ve basınç ihtiyacı, bağlantı dişi, besleme, yerleşim ve kontrol düzeni karşılaştırılmalıdır. Farklı marka hidroforlara geçişte de bu kontroller gerekir.

Güncel fiyat ve bulunabilirlik için ürünün satış alanını kontrol edin. Teklif ve serviste tam ürün etiketi kullanılmalıdır. Fiş ve gerilim uyumu, topraklama ve uygun koruma gereğini ortadan kaldırmaz. İçme suyu hattına bağlantıda yerel koşullar ayrıca doğrulanmalı; garanti kapsamı satıcının belgeleriyle kontrol edilmelidir.

Montaj ve Arıza Belirtisinde Güvenli Kontroller

Üretici ilk kullanımdan önce temiz suyla yıkama, dolum ve hava tahliyesi ister. Montaj, bağlantı ve devreye alma işlemleri yetkin kişilerce yapılmalıdır. Kuru çalışma koruması susuz çalıştırma izni değildir. Pompa veya basınçlı tesisat üzerinde işlemden önce enerji kesilmeli, yanlışlıkla açılması önlenmeli ve sistem güvenli biçimde basınçsız hale getirilmelidir.

Basınç düşmesi yalnız pompa arızası demek değildir: kaynakta su eksilmesi, hava girişi, hat kaybı veya kapasiteyi aşan tüketim incelenir. Kullanım yokken devreye girme de kaçak ya da tank ayarı gibi nedenlerin araştırılmasını gerektirir. Belirti tek başına teşhis değildir; elektrik ve iç parçalara müdahale servis işidir.

Sıkça Sorulan Sorular

CMBE 5-62 kaç katlı binaya veya kaç musluğa yeter?

Yalnız kat veya musluk sayısıyla seçim yapılamaz. Eşzamanlı debi, kot farkı, boru kayıpları, giriş koşulları ve kullanım basıncı, üreticinin işletme sınırlarıyla birlikte doğrulanmalıdır.

CMBE 5-62 her debide sabit basınç sağlar mı?

Hayır. İnverter, kapasite sınırları içinde hedefe yaklaşır. Fazla tüketim, yetersiz giriş veya hat kaybı hedefe ulaşmayı engelleyebilir. Ayarı yükseltmek pompanın fiziksel kapasitesini artırmaz.

98374704 kendinden emişli bir hidrofor mu?

Hayır. Üretici, 20 °C suda giriş kayıpları dahil en fazla 1 m emme yüksekliği belirtir. İlk dolum gerekir; en düşük depo seviyesi ayrıca değerlendirilmelidir.

CMBE tank ön basıncı nasıl belirlenir?

Ön basınç, istenen çıkış basıncının 0,7 katıdır. Ölçüm sistem basınçsızken yapılır, dolumda azot kullanılır. Hedef değiştiğinde ayar yetkin kişi tarafından yeniden kontrol edilmelidir.

98374704 kodunda giriş basınç şalteri var mı?

Üretici bu kodu D kontrollü varyant olarak listeler; giriş basınç şalteri bulunan paketle karıştırılmamalıdır. Kuru çalışma koruması, ayrı giriş şalterinin teslimata dahil olduğunu kanıtlamaz.

Eski hidrofor yerine CMBE 5-62 doğrudan takılabilir mi?

Bağlantının benzemesi yeterli değildir. Debi ve basınç ihtiyacı, giriş koşulları, elektrik beslemesi ve kontrol düzeni eşleştirilmelidir. Tek pompalı bu sistem, kendi içinde pompa yedekliliği sağlamaz.

Teknik Kaynaklar

• Grundfos Product Center — tam ürün kodu, Specifications ve Curves
• Grundfos CMB/CMBE kitapçığı — CMBE bölümü ve ürün kod tablosu
• Grundfos CMBE kurulum ve işletme kılavuzu — ilk dolum, tank ve basınç ayarı

Son güncelleme: 5 Eylül 2026. Senaryolar sahaya özel keşif ve seçimin yerini tutmaz.
