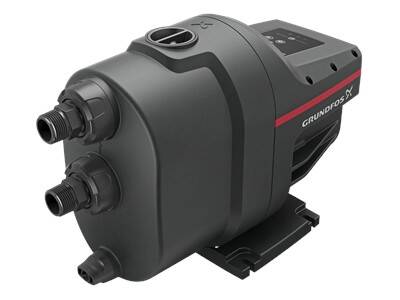

Grundfos SCALA1 5-55 Hidrofor Sistemi - 99530407
Grundfos SCALA1 5-55 (ürün kodu 99530407), 1 × 230 V ve 50 Hz beslemeli, 1200 W giriş gücü belirtilen, sabit hızlı ve kendinden emişli bir hidrofordur. Akış ve basınç bilgileriyle otomatik başlatma ve durdurma yapar; konut ve hafif ticari basınçlandırmada gerekli debi ve basma noktasına göre değerlendirilir. Bluetooth üzerinden Grundfos GO ile izlenebilir; koruma ve kontrol işlevlerini kompakt gövdede toplar. Pomeka'da güncel KDV dahil fiyat, stok, fatura ve garanti koşullarıyla listelenir.
Son güncelleme: Eylül 2026 · Kaynak: Grundfos resmî ürün verileri
Grundfos SCALA1 5-55 Nedir ve Ne İşe Yarar?
SCALA1 5-55, depo veya uygun başka bir kaynaktan su çekip kullanım noktalarına basınçlandırarak ileten entegre bir hidrofor çözümüdür. Pompa, motor ve kontrol elektroniği aynı gövdededir; Grundfos GO ile Bluetooth üzerinden izlenebilir ve desteklenen ayarlara erişilir. SCALA1’in otomatik başlatma ve durdurması, SCALA2’nin değişken hızlı hedef basınç kontrolünden farklıdır.
Model adı çalışma noktasını göstermez; 50 Hz kaynak farkı ve ürüne uygun eğri birlikte değerlendirilmelidir.
Kılavuzdaki nominal referans, 5,33 m³/h debide 25 m basmadır; maksimum debi değildir.
Türkiye seçimi, gerekli debideki 50 Hz performans eğrisi üzerinden yapılır.
8 m maksimum emiş yüksekliği, uygun kaynak ve sızdırmaz emiş hattı gerektirir.
Bluetooth ve Grundfos GO, cihazın izlenmesini ve ayarlanmasını kolaylaştırır.
Öne Çıkan Özellikler
- Kendinden emişli mimari: Uygun borulama ve ilk dolum koşullarında su kaynağından emiş yapabilen entegre sistemdir.
- Debi kapasitesi: Kılavuzdaki nominal referans 5,33 m³/h debide 25 m basmadır; gerekli debideki basma ayrıca kontrol edilir.
- Kaynak ve frekans: 50 Hz maksimum basma kılavuzda 52 m, Product Center’da 55 m’dir; fark çözümlenmemiştir.
- Mobil yönetim: Bluetooth bağlantısı, Grundfos GO üzerinden izleme ve ayar akışına erişim sağlar.
- Başlatma davranışı: Fabrikada belirlenen 2,8 bar başlatma basıncı ayarlanamaz; tesisatla uyumu kontrol edilmelidir.
Ne Zaman Bu Model Tercih Edilmeli?
SCALA1 5-55; kendinden emiş gerektiren, eşzamanlı kullanım nedeniyle daha yüksek debi isteyen ve uygulama üzerinden izleme avantajı aranan su temin sistemlerinde değerlendirilir. Kılavuzun 5,33 m³/h debi ve 25 m basma çifti nominal referanstır; seçim, ürüne uygun 50 Hz eğrisiyle yapılmalıdır.
- Uygundur: Gerekli debideki basma ihtiyacı normal modun 50 Hz eğrisiyle ve tesisatın giriş koşullarıyla doğrulanan sistemler.
- Uygundur: Su kaynağından kendinden emiş ve Bluetooth üzerinden cihaz takibi gereken uygulamalar.
- Uygun değildir: Maksimum 8 m emiş yüksekliğini aşan veya emiş hattı sızdırmaz kurulamayan yerler.
- Uygun değildir: Giriş basıncının 2 bar, sistem basıncının 8 bar ya da sıvı sıcaklığının 45 °C sınırını aşabildiği tesisatlar.
- Önce doğrulama gerekir: Kalkış akımının 26 A olduğu dikkate alınmadan hazırlanmış elektrik hatları.

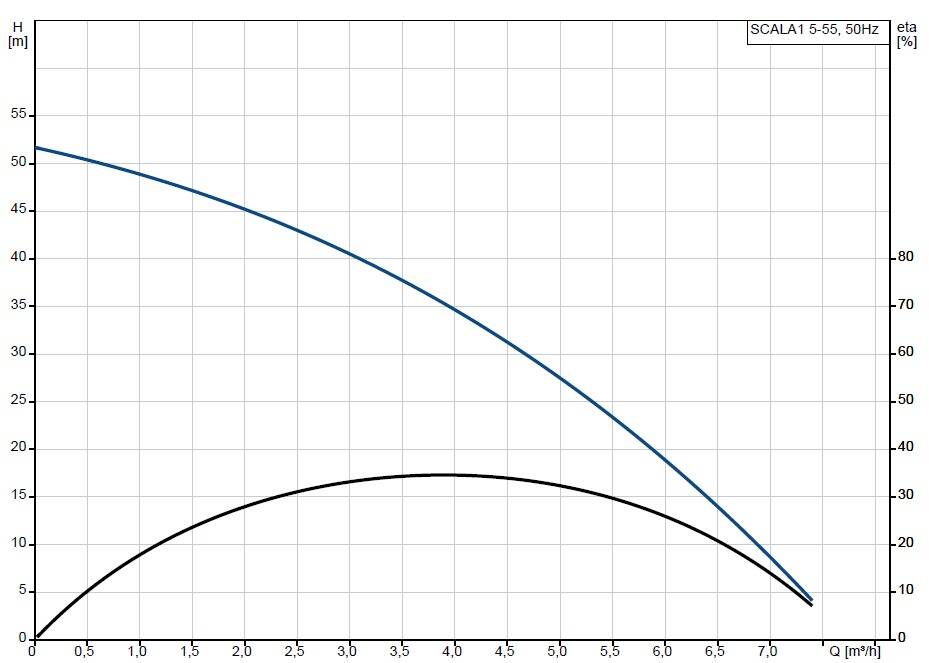

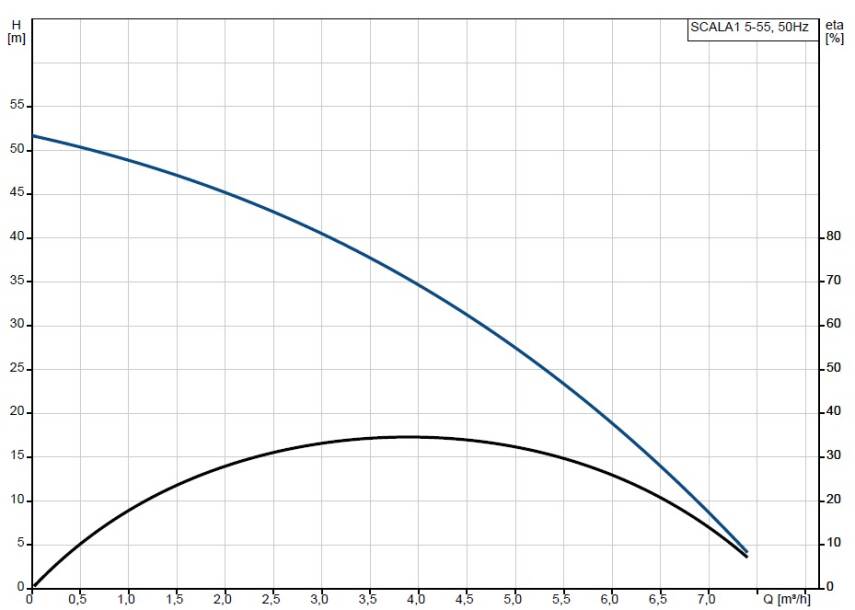

Grundfos SCALA1 5-55 Performans Eğrisi ve İhtiyaç Noktası Haritası
Bu harita, Grundfos SCALA1 5-55 için normal çalışma modundaki 50 Hz üretici eğrisini kullanır; Air handling moduna uygulanmaz. Maksimum basma ile nominal debi aynı anda elde edilmez: seçim, ihtiyaç duyulan debide eğrinin verebildiği basmayla yapılır. Noktalar kurgusal tesisat ihtiyaçlarıdır; pompanın gerçek çalışma noktası değildir.
Basılı eğriyle örnek karşılaştırma — ürün seçim onayı değildir 50 Hz maksimum basma, SCALA veri kitabı ve SCALA1 kılavuzunda 52 m, 99530407 Product Center kaydında 55 m’dir; farkın nedeni doğrulanmamıştır. Kart sonuçları yalnız kılavuzdan yaklaşık okunan normal mod eğrisi ve kurgusal kabuller içindir. Nihai seçimde ürünün seri bilgisine uygun eğri ve üretici teyidi gerekir.
1Villa · 2 kat3 eşzamanlı musluk · 2 kat · 20 m hat · Ø40 boruHidrolik ön kontrol uygun
2Yoğun tüketim · 4 kat6 eşzamanlı musluk · 4 kat · 40 m hat · Ø50 boruHidrolik ön kontrol uygun
3Uzun hat · Ø406 eşzamanlı musluk · 5 kat · 60 m hat · Ø40 boruUygun değil
4Aynı uzun hat · Ø506 eşzamanlı musluk · 5 kat · 60 m hat · Ø50 boruSınırda
5Aynı uzun hat · Ø636 eşzamanlı musluk · 5 kat · 60 m hat · Ø63 boruHidrolik ön kontrol uygun
| Debi Q (m³/h) | 0 | 1 | 2 | 3 | 4 | 5,33 |
|---|---|---|---|---|---|---|
| Basma H (m) | 51,7 | 48,9 | 45,2 | 40,5 | 34,6 | 24,8 |
Grafik, Grundfos SCALA1 kurulum kılavuzundaki normal mod eğrisinden yaklaşık okunmuştur; Air handling eğrisi kullanılmamıştır. Grafikte sıfır debide 51,7 m ve 5,33 m³/h debide 24,8 m okunur; bunlar kılavuzun 52 m maksimum ve 25 m nominal basma referansına yakın yaklaşık okumalardır. Frekans ve ürün kodu ayrıca Grundfos veri kitabıyla eşleştirilmiştir. Okuma hassasiyeti, üretici toleransı veya garanti beyanı değildir.
Hangi Tesisatta Yeterli? Hesap ve Varsayımlar
Musluk tüketimi, uç basıncı ve bağlantı kayıpları örnek kabullerdir; gerçek tesisatta ölçülen değerler kullanılmalıdır. Kat sayısı üzerinden tek başına uygunluk kararı verilmez.
Gereken basma (mSS) = kat × 3 (kot) + 15 (musluk çıkış basıncı) + sürtünme kaybı
Gereken debi (m³/h) = eşzamanlı açık musluk × 0,6
Örnek PPRC boruda her 10 m hat için kayıp (vana/fitting payı dahil):
| Debi | Ø25 | Ø32 | Ø40 | Ø50 |
|---|---|---|---|---|
| 0,6 m³/h | 0,69 m | 0,21 m | 0,07 m | 0,02 m |
| 1,2 m³/h | 2,49 m | 0,76 m | 0,25 m | 0,09 m |
| 1,8 m³/h | – | 1,60 m | 0,53 m | 0,18 m |
| 2,4 m³/h | – | 2,73 m | 0,90 m | 0,31 m |
| 3,0 m³/h | – | – | 1,37 m | 0,46 m |
| 3,6 m³/h | – | – | 1,92 m | 0,65 m |
– işareti: o çapta akış hızı 2 m/s örnek eşiğini aşar. Hazen-Williams (C=140, PPRC) ile, hat uzunluğu %30 fitting payıyla çarpılarak yapıldı.
Uzun hat örnekleri aynı yükseklik ve aynı tüketimi koruyup yalnız boru çapını değiştirir. Böylece pompayı büyütmeden önce boru kaybının kontrol edilmesinin neden önemli olduğu görülebilir. Üreticinin 25 m en yüksek musluk kotu önerisi, giriş koşulu ve açma-kapama davranışı ayrıca kontrol edilmelidir. Nihai seçim için gerçek tesisat hesabı gerekir.
99530407 Hangi Eski Modelin Yerine Takılır?
| Eski Ürün Grubu | Retrofit Değerlendirmesi | Dikkat |
|---|---|---|
| Grundfos MQ serisi | SCALA1 ailesi, üretimi sona eren MQ hidroforlarının yeni nesil alternatifi olarak değerlendirilir. | Aile düzeyindeki haleflik, 5-55 varyantı için birebir mekanik eşleşme kanıtı değildir. |
| Grundfos MQ3-45 | MQ sınıfından SCALA1'e geçiş mümkündür; 5-55 daha yüksek performans sınıfında bir adaydır. | Bağlantı, elektrik, emiş ve Q-H çalışma noktası baştan doğrulanmalıdır. |
Grundfos SCALA1 5-55 mi, DAB Esybox Mini 3 mü?
| Seçenek | Öne Çıkan Karar Noktası | Muadil Kontrolü |
|---|---|---|
| Grundfos SCALA1 5-55 | Kendinden emiş ve Grundfos GO bağlantısı sunulur; kılavuzdaki nominal referans 5,33 m³/h debide 25 m basmadır. | 50 Hz kaynak farkı çözülmeden, yalnız model adı veya maksimum basmayla muadil seçilmemelidir. |
| DAB Esybox Mini 3 | Başka üretici ekosisteminde değerlendirilebilecek entegre basınçlandırma alternatifidir. | Debi, basma, bağlantı ve kontrol farkları görülmeden doğrudan muadil sayılmaz. |
Türkiye'de Kullanım Notları
SCALA1 5-55'in 1 × 230 V beslemesi Türkiye'deki tek fazlı şebekeyle uyumludur; seçimde seri bilgisine uygun 50 Hz eğrisi ve kaynak farkı dikkate alınmalıdır. 26 A kalkış akımı nedeniyle kablo, koruma ve besleme hattı ehil bir elektrikçi tarafından ürün etiketine göre kontrol edilmelidir.
Kendinden emiş, hat sızdırmazlığı ve ilk dolum ihtiyacını kaldırmaz. Fatura ve servis kaydında 99530407 kodu kullanılmalıdır.
Montaj / Kullanım İpuçları
- Teslim edilen üründe 99530407 kodunu ve 1 × 230 V etiket bilgisini doğrulayın.
- Pompayı erişilebilir bir yere kurun; iç veya dış mekânda yağmur, nem, yoğuşma, doğrudan güneş, toz ve donmaya karşı koruyun.
- Giriş hattını kısa, sızdırmaz ve hava cebi oluşturmayacak biçimde hazırlayın.
- Emiş yüksekliğinin 8 m sınırını aşmadığını gerçek boru kayıplarıyla birlikte kontrol edin.
- Giriş basıncını 2 bar ve toplam sistem basıncını 8 bar sınırları içinde tutun.
- Enerji vermeden önce pompa gövdesini üretici talimatına göre en az 1,7 litre suyla doldurun; kendinden emiş ilk dolum ihtiyacını kaldırmaz.
- Bağlantı hattının iç çapını pompa portundan küçük seçmeyin; uzun emiş hatlarını ayrıca değerlendirin.
Yaygın Arızalar ve Belirtileri
| Belirti | Olası Neden | Yapılacak |
|---|---|---|
| Pompa devreye girmiyor | Elektrik beslemesi yok veya motor koruması devrede. | Besleme ve bağlantıları kontrol edin; kalıcı durumda yetkili servis desteği alın. |
| Sık başlatma ve durma | Tesisat kaçağı veya çek valf sorunu bulunabilir. | Kaçağı ve çek valfi uzman servise kontrol ettirin; fabrikada belirlenen 2,8 bar başlatma basıncı ayarlanamaz. |
| Emiş oluşmuyor | Emiş hattı hava alıyor, pompa doldurulmamış veya gerçek emiş koşulu sınırı aşıyor. | Hattı sızdırmazlık açısından inceleyin, sistemi doldurun ve emiş yüksekliğini yeniden hesaplayın. |
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Ürün Kodu (MPN) | 99530407 |
| Model | Grundfos SCALA1 5-55 |
| Nominal Debi — Kılavuz | 5,33 m³/h (25 m basmada) |
| Maksimum Basma, 50 Hz — Kılavuz | 52 m |
| Maksimum Basma, 60 Hz — Kılavuz | 55 m |
| Nominal Basma — Kılavuz | 25 m |
| Giriş Gücü P1, 50 Hz | 1200 W — kılavuz P1 / Product Center Max. P1 |
| Nominal Güç P2, 50 Hz | 780 W |
| Besleme Gerilimi | 1 × 230 V |
| Nominal Akım, 50 Hz — Kılavuz | 5,38 A |
| Kalkış Akımı | 26 A |
| Ağırlık | 14 kg |
| Nominal Debi / Basma, 50 Hz — Product Center | 5 m³/h / 27,8 m (Rated flow / Rated head) |
| Maksimum Basma, 50 Hz — Product Center | 55 m (Maximum head) |
| Nominal Akım, 50 Hz — Product Center | 5,3 A (Rated current) |
Nominal debiler maksimum debi değildir. Maksimum basma ve akım farklarının nedeni doğrulanmamıştır. Product Center kaydı 99530407 içindir; elektrik seçimi teslim edilen ürünün etiketiyle doğrulanmalıdır.
Sıkça Sorulan Sorular (SSS)
- 99530407 ürün kodu nedir?
- 99530407, Grundfos SCALA1 5-55 hidrofor sisteminin üretici ürün numarasıdır. Sipariş, fatura, garanti ve servis kaydında bu kodun kullanılması, farklı SCALA1 kapasite seçenekleri ile bölgesel varyantların karışmasını önler.
- Grundfos SCALA1 5-55 fiyatı nedir ve nereden alınır?
- Grundfos SCALA1 5-55 için güncel KDV dahil fiyat ve stok bilgisi Pomeka ürün sayfasının üst bölümünde gösterilir. Açıklamadaki sabit bir tutar yerine canlı fiyatı kontrol etmek, satın alma anındaki koşulları doğru yansıtır.
- Eski Grundfos MQ3-45 yerine SCALA1 5-55 takılır mı?
- SCALA1 ailesi, üretimi sona eren MQ serisi için retrofit seçeneğidir; ancak 5-55 varyantının MQ3-45 ile birebir eş olduğu doğrulanmamıştır. Debi, basma, bağlantı ve emiş koşulları yeniden hesaplanmadan doğrudan değişim yapılmamalıdır.
- Grundfos SCALA1 5-55 Türkiye'de garantili mi, servisi var mı?
- Pomeka'da sunulan Grundfos SCALA1 5-55 faturalı ve garanti koşullarıyla listelenir. Teknik servis veya yedek parça talebinde ürün kodu 99530407 ile çalışma frekansının belirtilmesi, doğru varyantın tanımlanmasını kolaylaştırır.
- SCALA1 5-55 Türkiye'de 50 Hz şebekede kaç metre basma sağlar?
- 50 Hz maksimum basma, SCALA veri kitabı ve SCALA1 kılavuzunda 52 m, 99530407 ürün kodunun Grundfos Product Center kaydında 55 m olarak verilir. Bu kaynak farkının nedeni doğrulanmamıştır. Maksimum basma, ihtiyaç duyulan debideki basma değildir; seçim için ürünün seri bilgisine uygun eğri ve üretici teyidi gerekir.
- SCALA1 5-55 kendinden emişli midir?
- Evet. Üretici verisine göre SCALA1 5-55 kendinden emişli yapıdadır ve maksimum emiş yüksekliği 8 m olarak belirtilir. Gerçek kurulumda boru kayıpları, sızdırmazlık ve su sıcaklığı ulaşılabilir emişi etkiler.
- SCALA1 5-55 kaç katlı bina için yeterlidir?
- SCALA1 5-55 için yalnız kat sayısıyla karar verilmez. Eşzamanlı su talebi, kot farkı, giriş basıncı ve boru kaybı birlikte hesaplanmalıdır. Üretici en yüksek musluk noktasının pompadan 25 m kot farkını aşmamasını önerir; bu öneri debide yeterlilik garantisi değildir.
- Boru çapı SCALA1 5-55 seçiminde neden önemlidir?
- Aynı yükseklik ve aynı su tüketiminde dar boru daha fazla sürtünme kaybı oluşturur. SCALA1 5-55 seçilirken yalnız dış çap değil borunun gerçek iç çapı da hesaba katılmalıdır. Uzun hatta çap değişimi, ihtiyaç noktasının üretici eğrisine göre konumunu değiştirebilir.
Birlikte Kullanılması Tavsiye Edilen Ürünler
Çek valf, kesme vanası, pislik tutucu, sızdırmaz bağlantılar ve elektrik koruması; emiş koşulu, basınç sınıfı ve bakım erişimine göre seçilmelidir.
Kaynaklar
- SCALA Multistage centrifugal boosters, 50/60 Hz - Data Booklet (SCALA1 3-45, 3-35, 3-25 vb. birleşik)
- Grundfos SCALA1 kurulum ve işletme kılavuzu — s.8,10,11,15,23,38,42
- Grundfos Product Center — SCALA1 5-55 / 99530407, 50 Hz teknik verileri
- Fırat PPRC PN25 dış çap ve et kalınlığı; örnek iç çaplar dış çap eksi iki et kalınlığı
- US EPA EPANET 2.2 — boru kayıpları ve Hazen-Williams; hesap katsayıları örnek varsayımıdır
