(Frankische, Rehau, Danfoss örnekleriyle kapsamlı anlatım)

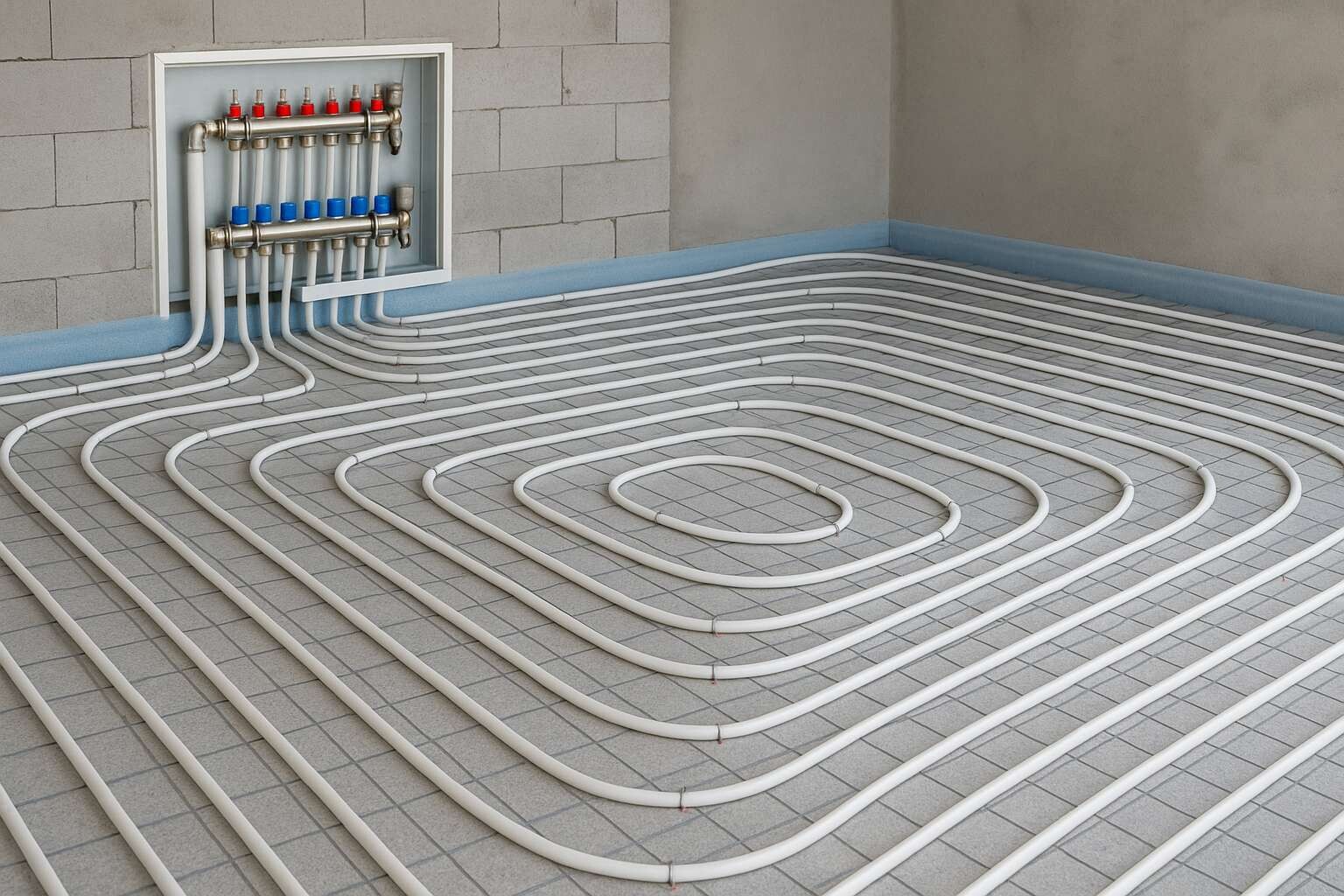

Yerden ısıtma, ısının zeminden yukarıya doğru homojen şekilde yayılmasıyla çalışan bir sistemdir. Günümüzde özellikle Frankische, Rehau ve Danfoss markalarının geliştirdiği modern sistemler sayesinde, hem konutlarda hem ticari binalarda yüksek enerji verimliliği sağlanır.
Bu sistemin en önemli farkı, düşük sıcaklıkta çalışarak aynı konforu sunmasıdır. Örneğin Rehau yerden ısıtma boruları ve Danfoss kolektör sistemleri ile 35–40 °C sıcaklıkta bile verimli ısıtma mümkündür.
Her yerden ısıtma projesinin temeli doğru ısı kaybı hesabıdır.
Oda bazlı ısı kaybı şu formülle bulunur:
Q = U × A × (Ti − Te) + 0.33 × n × V × (Ti − Te)
Burada U değeri yapı elemanlarının ısıl geçirgenliğidir.
Frankische yerden ısıtma projeleri, genellikle iyi yalıtılmış yapılarda kullanıldığından ısı kaybı düşük çıkar. Ancak eski yapılarda yalıtım zayıfsa, boru adımı ve gidiş sıcaklığı buna göre ayarlanmalıdır.
Konut: 50–70 W/m²
Banyo: 80–100 W/m²
Yüksek hacimli alanlar: 100 W/m² ve üzeri
Rehau mühendislik çizelgeleri bu değerleri detaylı verir ve proje planlamasında sıkça kullanılır.
Yerden ısıtmada ısı, zeminden tavana doğru doğal konveksiyonla yükselir. Zemin yüzeyi sıcaklığı ortalama 27–29 °C olmalıdır.
Seramik döşemelerde bu sıcaklık 30 °C’ye kadar çıkabilir.
Ahşap kaplamalarda 27 °C sınırı aşılmamalıdır.
Danfoss Icon kontrol sistemleri sayesinde, zemin sıcaklığı sürekli ölçülür ve sabit tutulur. Bu da hem konforu hem enerji verimliliğini artırır.
Yerden ısıtma boruları sistemin kalbidir. Bu noktada Frankische ve Rehau en çok tercih edilen iki markadır.
PE-RT/Al/PE-RT ve PEX-a yapısında üretilir.
Oksijen bariyerlidir, bu sayede sistemin ömrünü uzatır.
Almanya üretimi ve yüksek esnekliğe sahiptir.
Esnekliğiyle bilinir, özellikle dar alanlarda döşemesi kolaydır.
16x2 mm, 17x2 mm ve 20x2 mm çap seçenekleri vardır.
Düşük basınç kaybı sağlar, homojen ısı dağıtır.
Boru adımı (s):
10 cm → yüksek ısı ihtiyacı (banyo, dış cephe kenarları)
15 cm → standart odalar
20 cm → düşük yük veya yardımcı alanlar
Danfoss ısıtma rehberleri, boru adımı–debimetre–sıcaklık farkı ilişkisini kolayca hesaplamayı sağlar.
Her devre (loop) için optimum uzunluk 80–100 m arası olmalıdır.
16 mm borularda: 80 m sınır
20 mm borularda: 120 m’ye kadar çıkabilir
Rehau kolektör sistemleri paslanmaz çelik gövdeleriyle uzun ömürlüdür.
Danfoss kolektörleri ise debimetreli çıkışlarıyla devre dengesini kolaylaştırır.
Frankische kolektörler modülerdir, montaj kolaylığı sağlar.
Kollektör seçerken dikkat edilmesi gerekenler:
Devre sayısı
Maksimum debi ihtiyacı
Debimetreli model tercih edilmesi
Actuator uyumluluğu (örneğin Danfoss 088H motorları)
Her devre için debi:
V̇ (L/h) = 0.86 × Q(kW) / ΔT(K)
(ΔT = Gidiş – Dönüş sıcaklık farkı, genelde 5–7 K)
Pompa basma yüksekliği, sistemin toplam direnç kaybına göre seçilir.
Danfoss Alpha 2 ve Grundfos UPM3 pompalar, yerden ısıtma sistemleri için ideal değişken basınçlı modellerdir.
Pompa kapasitesi = toplam debi × direnç (mSS).
Yerden ısıtma sistemleri düşük sıcaklıkta çalıştığı için genellikle karışım grubu gerekir.
Danfoss karışım grupları, 3 yollu vana ve sabit sıcaklık sensörleriyle gidiş sıcaklığını sabitler.
Rehau sistemlerinde ise elektronik kontrol üniteleri karışımı otomatik ayarlar.
Bu sayede ısıtma yüzeyi 35–40 °C arasında sabit tutulur.
Her oda için ısı kaybı hesabı yap.
Frankische veya Rehau boru tipini seç.
Adım (10–20 cm) ve devre uzunluğunu belirle.
Devreleri kolektöre bağla.
Her devre için debiyi Danfoss debimetreyle ayarla.
Pompa ve karışım grubunu yerleştir.
Test basıncı uygula (6 bar, 24 saat).
Şap dökümü ve sistem devreye alma işlemlerini yap.
Rehau Smart Control sistemleri, oda bazlı sıcaklık yönetimini akıllı telefonla yapma imkânı sunar.
Danfoss Icon termostatları ise zemin sensörüyle entegre çalışarak gereksiz enerji tüketimini önler.
Frankische boruların ısı iletkenliği yüksek olduğundan, enerji kayıpları minimum seviyededir.
Sonuç olarak, doğru markalarla kurulan sistem %25–35 arasında enerji tasarrufu sağlar.
| Özellik | Frankische | Rehau | Danfoss |
|---|---|---|---|
| Ülke | Almanya | Almanya | Danimarka |
| Ürün tipi | Boru, kolektör | Boru, kolektör, kontrol sistemi | Kolektör, vana, termostat, pompa |
| Öne çıkan avantaj | Dayanıklılık, oksijen bariyer | Esneklik, akıllı kontrol | Hassas kontrol, enerji verimliliği |
| Kullanım alanı | Konut, endüstriyel projeler | Konut ve ticari | Kontrol ve otomasyon sistemleri |
Salon: 25 m², yük 65 W/m² → 1625 W
Boru tipi: Frankische PE-RT 16x2 mm
Adım: 15 cm
Devre sayısı: 2 × 70 m
Kolektör: Danfoss 6 çıkışlı debimetreli
Pompa: Alpha 2 25-60
ΔT = 5 K
Debi: 0.86 × 1.625 / 5 = 0.28 m³/h = 280 L/h
Mutfak: 15 m², yük 60 W/m² → 900 W
Boru tipi: Rehau RAUTHERM S 17x2 mm
Adım: 15 cm
Devre uzunluğu: 60 m
Debi: 0.86 × 0.9 / 5 = 155 L/h
Isı kaybı hesabı yapılmadan metraj belirlemek
Devre uzunluğunu 100 m’nin üzerine çıkarmak
Kolektör debilerini dengelememek
Karışım grubu kullanmamak
Zemin kaplaması direncini dikkate almamak
Danfoss ve Rehau projelerinde bu hataları önlemek için dijital planlama yazılımları kullanılır.
Yerden ısıtma sistemi kurulumu teknik bilgi gerektirir; ancak doğru marka seçimiyle uzun yıllar sorunsuz çalışır.
Frankische: Boru kalitesi ve uzun ömür.
Rehau: Akıllı kontrol sistemleri ve kolektör teknolojisi.
Danfoss: Pompa, termostat ve hidrolik dengelemede lider.
Eğer sistemin tamamında bu üç markayı kombinlersen (örneğin Rehau kolektör, Frankische boru, Danfoss kontrol), hem verim hem dayanıklılık açısından Avrupa standardında bir sistem elde edersin.
