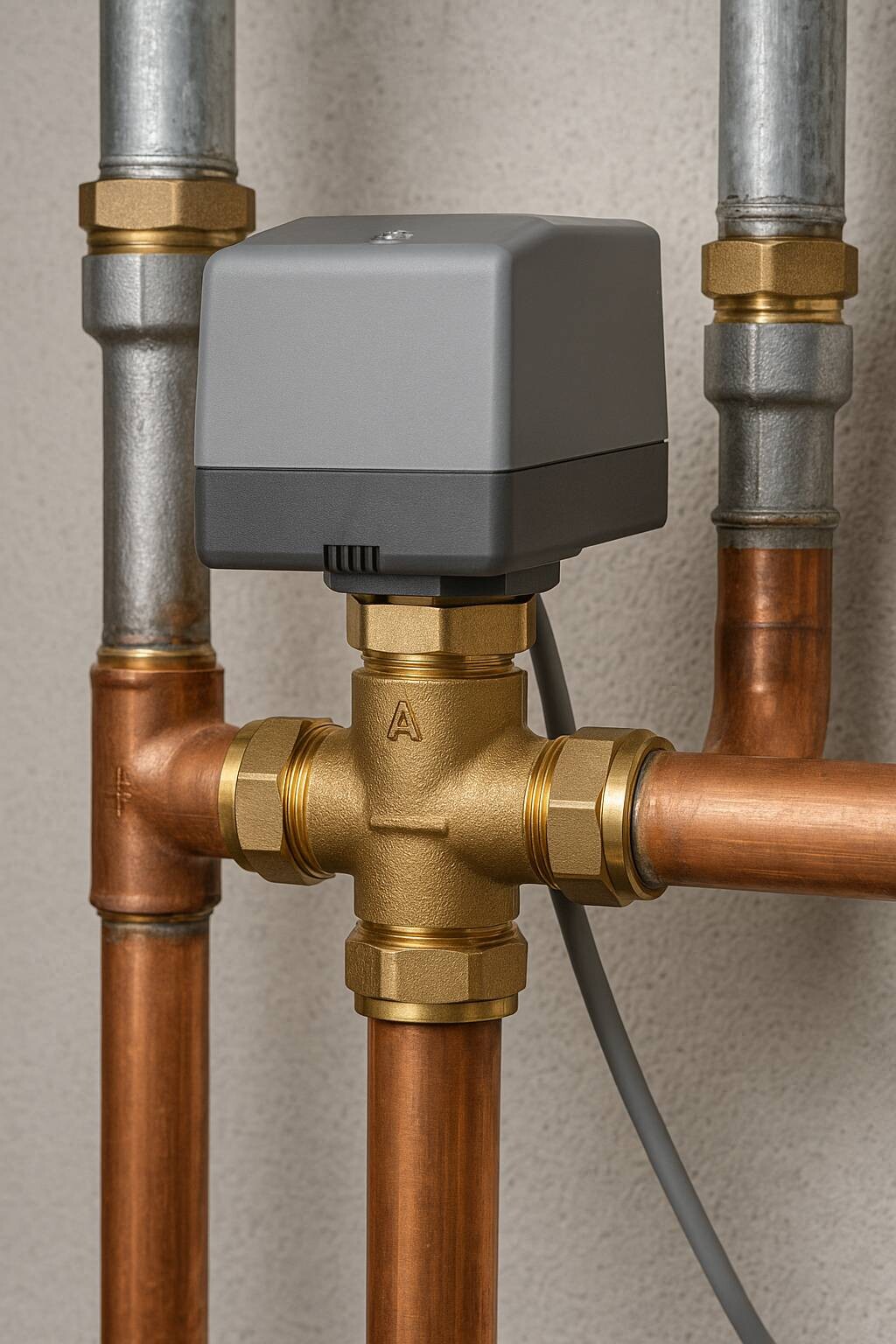

Üç Yollu Motorlu Vana Nedir?

Üç yollu motorlu vana, ısıtma ve soğutma sistemlerinde su akışını yönlendirmek veya karıştırmak için kullanılan otomatik kontrol vanasıdır.

·        Mixing (karıştırma): İki girişten (A+B) gelen akış tek çıkışta (AB) birleştirilir.

·        Diverting (saptırma): Tek girişten (AB) alınan akış iki farklı kola (A veya B) yönlendirilir.

Nasıl Çalışır?

Üç yollu vanalar aktüatör sayesinde açılıp kapanır. Kontrol sinyali On/Off, 3-nokta (yüzer kontrol) veya modülasyonlu (0–10 V / 4–20 mA) olabilir. Fail-safe (yay dönüşlü) aktüatörler enerji kesilince güvenli konuma döner.

Nerelerde Kullanılır?

·        Fan-coil üniteleri (FCU)

·        Kazan koruma devreleri

·        Eşanjör karışım hatları

·        Chiller sistemleri

·        Otel, AVM, ofis binaları

·        Apartman merkezi ısıtma sistemleri

Hesaplama ve Seçim

1) Debi (Q) Hesabı

Q (m³/h) = P (kcal/h) ÷ [ΔT (°C) × 1000]

Örnek: P = 60.000 kcal/h, ΔT = 20 °C → Q = 3 m³/h.

2) Kv Değeri

Q = Kv × √Δp (bar)  →  Kv = Q ÷ √Δp

Örnek: Q = 3 m³/h, Δp = 0,1 bar → Kv ≈ 9,5.

3) Otorite Hesabı

N = Δp(vana) ÷ [Δp(vana) + Δp(devre)]  →  önerilen aralık 0,3–0,7

4) Close-off Basıncı

Vana/aktüatör kombinasyonu hat üzerindeki maksimum diferansiyel basınca dayanmalıdır.

Markalara Göre Üç Yollu Motorlu Vanalar

Honeywell / Resideo

• V5013N üç yollu globe vana (karıştırma/saptırma).

• VBN3 serisi küresel motorlu vana + MVN aktüatör.

• Avantaj: Yüksek hassasiyet, dayanıklılık, kolay otomasyon uyumu.

Belimo

• R3.. serisi karakterize küresel 3-yollu vanalar (eşit yüzdeli akış karakteristiği).

• Rotary aktüatörlerle yüksek tork ve sessiz çalışma.

Siemens (Acvatix)

• VVF / VVG / VXG serileri üç yollu glob vanalar (DN ve Kvs seçenekleri).

• SAS/SAX lineer aktüatörlerle uyumlu, büyük stroklu gövde.

Danfoss

• AME / AMV modülasyonlu aktüatör serileri (0–10 V, 3-nokta).

• ESBE VRG 3-/4-yollu vanalarla kombin kullanım (karışım/saptırma).

E.C.A.

• Merkezi ısıtma ve kombi tarafında üç yollu vana/aktüatör çözümleri, yaygın yedek parça erişimi.

Üç Yollu Motorlu Vanalarda Olası Sorunlar ve Çözümler

1) Vana Su Kaçırıyor / Kapatmıyor

Sorun: Hatlar arasında istenmeyen geçiş, sıcaklık dengesi bozulur.
Çözüm: Vana contası/oturma yüzeyi kontrol ve temizlik; close-off basıncı ile aktüatör gücünün uyumunu doğrulayın.

2) Aktüatör Çalışmıyor / Takılıyor

Sorun: Motorlu vana sinyale cevap vermiyor, debi yönlenmiyor.
Çözüm: Besleme gerilimi (230 V AC / 24 V AC-DC) ve sinyal tipi (On/Off, 0–10 V) kontrol edilmeli; mil sıkışması giderilmeli; arızalı aktüatör değiştirilmeli.

3) Gürültü ve Titreşim

Sorun: Açma-kapama sırasında ses/titreşim oluşur, genellikle yanlış Kv seçimi veya yüksek Δp nedenlidir.
Çözüm: Doğru Kv/Kvs ile yeniden boyutlandırma; by-pass/dP kontrolü ile vana üzerindeki basınç düşümünü sınırlayın.

Detaylar & Resmî Kaynaklar

Honeywell / Resideo – V5013N üç yollu globe vana ürün verisi:

https://prod-edam.honeywell.com/content/dam/honeywell-edam/hbt/en-us/documents/literature-and-specs/datasheets/63-2549.pdf

Honeywell / Resideo – V5013N teknik şartname:

https://prod-edam.honeywell.com/content/dam/honeywell-edam/hbt/en-us/documents/literature-and-specs/engineering-specifications/63-1277.pdf

Honeywell / Resideo – HVAC Valf Seçim Kılavuzu (V5013N/VBN3 referansları):

https://prod-edam.honeywell.com/content/dam/honeywell-edam/hbt/en-us/documents/literature-and-specs/brochures/BMS-BR-ValveSelectionGuide-67-7382-17Oct2024.pdf

Belimo – Characterized Control Valves (2- ve 3-yollu CCV ana sayfası):

https://www.belimo.com/us/shop/en_US/Valves/Characterized-Control-Valves/c/17705-17652

Belimo – 2- ve 3-yollu karakterize kontrol vanaları notları (PDF):

https://www.belimo.com/mam/asia-pacific/technical-documents/data_sheets/Valves/en-gb/PPN_AP_2-way-3-way-Characterised-control-valves_en-ap_Rev1.1.pdf

Siemens – VVG41 veri sayfası (Acvatix):

https://sid.siemens.com/v/u/A6V10416358

Siemens – Acvatix Valf/Aktüatör Kataloğu (PDF):

https://assets.new.siemens.com/siemens/assets/api/uuid%3A414aa9cc-eecb-461b-8368-5ca3a123fd36/acvatix.pdf

Danfoss – AME/AMV/AMI aktüatör genel sayfası:

https://www.danfoss.com/en-us/products/dhs/valves/hydronic-balancing-and-control/actuators-for-pibcv/amiamvame-120nl-series/

Danfoss – AME 110 NL / NLX modülasyonlu aktüatör veri sayfası (PDF):

https://assets.danfoss.com/documents/latest/468702/AI480737108988en-010103.pdf

E.C.A. – Ürün Kataloğu (3 yollu vana/aktüatör referansları):

https://eca.com.tr/upload/content/katalog_fiyatsiz-pdf-22-03-22.pdf
