ABB PSTX37-600-70 yumuşak yol verici (softstarter)

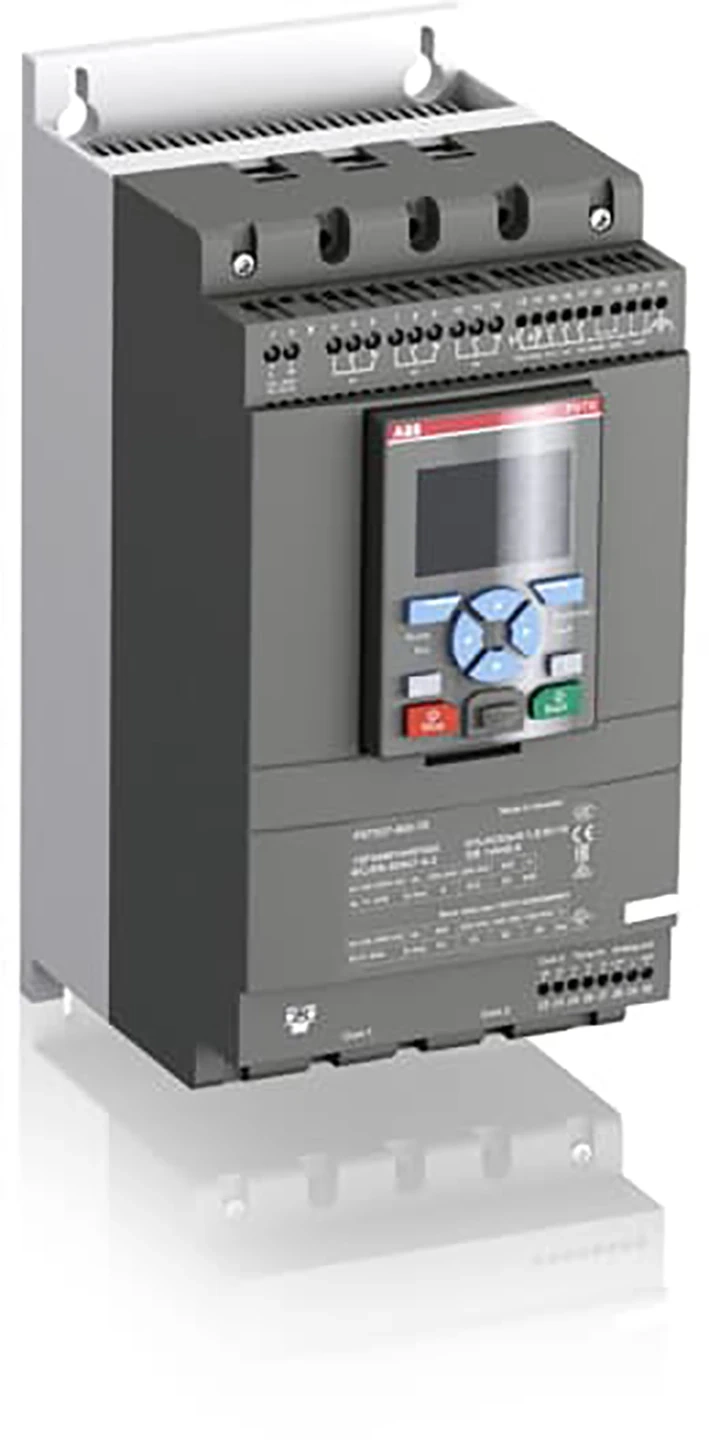

ABB PSTX37-600-70 - 1SFA898104R7000, ABB’nin gelişmiş seri PSTX ailesine ait üç fazlı bir yumuşak yol vericidir. Anma çalışma akımı 37 A, 400 V’ta anma motor gücü 18,5 kW, 500 V’ta 22 kW’tır. Şebeke gerilim aralığı 208 … 600 V AC, kumanda besleme gerilimi 100 … 250 V AC, 50/60 Hz değerindedir.

Yumuşak yol verici, motoru doğrudan şebekeye bağlamak yerine gerilimi ya da torku kontrollü biçimde rampalayarak devreye alır. Bu sayede kalkış akımı düşer, şebeke ve trafo üzerindeki gerilim çökmesi azalır; kaplin, kayış, dişli, mil ve pompa çarkı üzerindeki mekanik darbe ile su darbesi (koç darbesi) belirgin şekilde hafifler. PSTX ayrıca yumuşak durdurma yaparak pompalı sistemlerde durma anındaki basınç dalgalanmasını da kontrol altına alır.

PSTX serisinde dahili (built-in) bypass bulunur: kalkış tamamlandıktan sonra tristörler devre dışı bırakılır, böylece sürekli çalışmada ısı kaybı ve pano içi ısınma en aza iner, ayrı bir bypass kontaktörüne gerek kalmaz. Kullanıcı arayüzü sökülebilir tam grafik ekran, ip66 / type 4x dış mekân korumalı şeklindedir.

Öne çıkan özellikler

• Gerilim veya tork rampasıyla yumuşak kalkış/duruş: Üç fazlı kontrol ile motor gerilimi kademeli yükseltilir; kalkış akımı ve mekanik zorlanma azalır.
• Dahili bypass: Kalkış tamamlandığında tristörler bypass edilir; ısı kaybı ve pano içi ısınma düşer, harici bypass kontaktörü gerekmez.
• Akım sınırlama (current limit): Kalkış akımına üst sınır koyarak şebeke ve trafo zorlanmasını sınırlar.
• Kickstart: Yüksek atalet veya yapışma riski olan yüklerde kısa süreli yüksek tork verir.
• Pompa temizleme (pump cleaning): Pompayı ileri/geri çalıştırarak çark ve emiş ağzındaki tıkanmayı gidermeye yardım eder.
• Acil durum / yangın pompası modu: Yangın senaryosunda pompanın koruma kesmeleriyle durmadan çalışmaya devam etmesini sağlar.
• Motor ısıtma (motor heating): Duruşta sargılara düşük akım vererek yoğuşmayı önler.
• Elektronik aşırı yük koruması (EOL): Motoru termik aşırı yüke karşı korur; harici termik röle ihtiyacını azaltır.
• Jog, frenleme ve duruşta fren: Ayarlama, konumlandırma ve hızlı durdurma gereken uygulamalar için.
• Analog çıkış ve röle çıkışları: RUN, TOR ve olay (event) sinyalleri normalde açık röle çıkışlarından alınır.
• Sıralı kalkış (sequence start): Birden fazla motorun sırayla devreye alınmasını yönetir.
• Sökülebilir grafik ekran: IP66 / Type 4X korumalı, pano kapağına taşınabilen tam grafik kullanıcı arayüzü.

Teknik Özellikler

Aşağıdaki değerler ABB Softstarter Catalog 1SFC132012C0201 REV G kataloğunun “PSTX – The advanced range / Ordering details” sipariş tablosundan alınmıştır (normal kalkış, sınıf 10, hat içi (in-line) bağlantı).

Tip tanımı nasıl okunur?

PSTX37-600-70 şu şekilde çözülür:

Aynı akım sınıfında farklı şebeke/kumanda gerilimi seçenekleri bulunur (örneğin 690 V şebeke için -690- kodlu sürümler). Bu nedenle seçim yalnız motor gücüne göre değil, şebeke gerilimi ve pano kumanda gerilimi birlikte değerlendirilerek yapılmalıdır.

Ne Zaman Bu Model Tercih Edilmeli?

• Motor anma akımı 37 A ve altındaysa; 400 V şebekede motor gücü 18,5 kW’a kadarsa.
• Şebeke gerilimi 208…600 V aralığında, pano kumanda gerilimi 100…250 V AC ise.
• Doğrudan yol vermede (DOL) kalkış akımı şebekeyi zorluyor, gerilim çökmesi veya sigorta atması yaşanıyorsa.
• Pompalı sistemlerde kalkış ve duruşta su darbesi (koç darbesi) sorun oluyorsa.
• Kayış, kaplin, dişli veya konveyör gibi mekanik aktarma organlarındaki darbeli zorlanma azaltılmak isteniyorsa.
• Yıldız-üçgen yol vermenin geçiş anındaki akım/tork sıçraması kabul edilemiyorsa.
• Frekans konvertörünün sağladığı sürekli hız kontrolü gerekmiyor, yalnız kontrollü kalkış/duruş isteniyorsa (softstarter daha ekonomik ve kompakt bir çözümdür).

Montaj / Kullanım İpuçları

• Cihazı dikey konumda, üstünde ve altında üretici tarafından belirtilen serbest havalandırma boşluğu kalacak şekilde monte edin.
• Pano içi sıcaklığı kontrol edin; dahili bypass ısıyı azaltsa da pano havalandırması ihmal edilmemelidir.
• Motor anma akımını cihaza doğru girin; elektronik aşırı yük koruması (EOL) bu değere göre çalışır.
• Kalkış rampası ve akım sınırını yükün atalet momentine göre ayarlayın; çok kısa rampa akım sınırına takılarak kalkışı uzatabilir.
• Yangın/acil durum pompalarında ilgili modu bilinçli olarak devreye alın; bu modda bazı korumalar bilerek devre dışı bırakılır.
• Koordinasyon için uygun sigorta ve hat kontaktörü seçin; ABB kataloğunda bu model için örnek hat kontaktörü AF38 olarak verilmiştir.
• Devreye alma ve bakım öncesinde beslemeyi kesin, kilitleyin ve gerilim yokluğunu ölçerek doğrulayın.
• Elektrik bağlantıları yalnız yetkili elektrik personeli tarafından, ABB montaj ve kullanım kılavuzuna uygun yapılmalıdır.

Sıkça Sorulan Sorular (SSS)

Bu softstarter hangi güçteki motora uygun?

400 V şebekede 18,5 kW’a kadar, 500 V’ta 22 kW’a kadar. Belirleyici değer motorun anma akımıdır: cihazın anma çalışma akımı 37 A’dir ve motor anma akımı bu değeri aşmamalıdır.

Softstarter ile frekans konvertörü (invertör) arasındaki fark nedir?

Softstarter yalnız kalkış ve duruşu kontrol eder; motor kalkıştan sonra tam şebeke hızında döner. Frekans konvertörü ise çalışma boyunca hızı sürekli değiştirebilir. Debi/hız ayarı gerekmiyorsa softstarter daha ekonomik, daha küçük ve daha az kayıplı bir çözümdür.

Dahili bypass ne işe yarar?

Kalkış tamamlandığında akım tristörler yerine bypass üzerinden geçer. Böylece sürekli çalışmada ısı kaybı ve pano içi ısınma azalır, ayrıca harici bypass kontaktörü ve ek kablolama gerekmez.

Pompa temizleme fonksiyonu nedir?

Pompayı kontrollü biçimde ileri ve geri çalıştırarak çarka veya emiş ağzına takılan lifli/katı maddelerin atılmasına yardımcı olur. Özellikle atıksu ve dalgıç pompa uygulamalarında tıkanma kaynaklı duruşları azaltır.

Kumanda gerilimi kaç volt olmalı?

Bu modelin kumanda besleme gerilimi 100 … 250 V AC, 50/60 Hz’dir. Pano kumanda gerilimi bu aralıkta değilse farklı kumanda gerilimi kodlu bir PSTX sürümü seçilmelidir.

Ekran panoya taşınabilir mi?

Evet. PSTX’in tam grafik ekranı sökülebilir ve IP66 / Type 4X koruma sınıfıyla pano kapağına monte edilebilir.

Yangın pompası uygulamasında kullanılabilir mi?

PSTX’te acil durum / yangın pompası modu standart olarak bulunur. Bu modda cihaz belirli koruma kesmelerini bilerek göz ardı ederek çalışmaya devam eder. Uygulamanın ilgili yangın yönetmeliği ve proje şartnamesiyle uyumu ayrıca değerlendirilmelidir.

Sipariş verirken neyi doğrulamalıyım?

ABB sipariş kodu 1SFA898104R7000 ile tam tip tanımı PSTX37-600-70 birlikte doğrulanmalıdır. Aynı akım sınıfında farklı şebeke ve kumanda gerilimi seçenekleri mevcuttur.

Birlikte Kullanılması Tavsiye Edilen Ürünler

• Hat kontaktörü AF38: aşırı yük kesmesinde hattı açmak için (ABB koordinasyon örneği).
• Motor koruma şalteri / kompakt şalter (MCCB): kısa devre koruması ve koordinasyon için.
• Yarı iletken sigorta: tip 2 koordinasyon gerekiyorsa.
• Pano ve havalandırma ekipmanı: ısı yönetimi için.
• Dozaj ve sirkülasyon pompaları: yumuşak yol vericinin sürdüğü motorlu ekipman.
• Basınç ve seviye sensörleri: pompa otomasyonunu tamamlamak için.

Teknik değerler ABB Softstarter Catalog 1SFC132012C0201 REV G kataloğundan ve ilgili sipariş koduna ait ABB dokümantasyonundan alınmıştır. Üretici önceden bildirmeksizin değişiklik yapabilir; proje seçimi öncesinde güncel ABB verisi doğrulanmalıdır. Montaj ve devreye alma yalnız yetkili elektrik personeli tarafından yapılmalıdır.
