96516250 kodlu Grundfos CR1-15 A-FGJ-A-E-HQQE, 1.8 m³/h anma debisi, 69.6 m anma basma yüksekliği ve 0.75 kW IE3 motoruyla düşük debide yüksek basınç isteyen prosesler için dikey çok kademeli pompadır. On beş kademe, DN 25 / DN 32 bağlantı ve HQQE salmastra doğru kimliği belirler; seçim sistem eğrisi ve emiş koşuluyla yapılmalıdır.
Son güncelleme: Eylül 2026 · Kaynak: ürün koduna özel Grundfos datasheeti, resmi CR aile kitabı ve montaj kılavuzu
Fiyat ve tedarik: Pomeka güncel KDV dahil fiyat ile stok durumunu ürün kaydının üstünde gösterir. Teklif ve servis kaydında 96516250 tam MPN kullanılmalı; benzer CR1 kademeleri yalnız ad üzerinden karıştırılmamalıdır.
Grundfos CR1-15 Nedir ve Ne İşe Yarar?

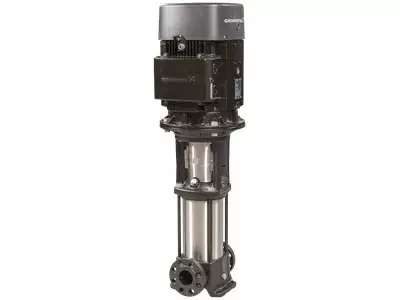

CR1-15, giriş ve çıkış ağızları aynı yatay düzlemde bulunan, dikey, kendinden emişsiz ve çok kademeli santrifüj pompadır. CR1 gövdesi aile içindeki düşük debi sınıfıdır; ardışık on beş çark, küçük debide yüksek basma gerektiren arıtma, proses besleme ve basınçlandırma noktalarına hizmet eder.
Taban döküm demir, ıslak kademeler paslanmaz çelik ve salmastra HQQE kartuş tiptir. Silisyum karbür yüzeyler ile EPDM ikincil sızdırmazlık, ürün kodunun akışkan uyumu açısından okunması gereken parçalarıdır. Paslanmaz çark ifadesi tek başına bütün kimyasallara uygunluk sağlamaz.
Öne Çıkan Özellikler
- Hidrolik: 1.8 m³/h anma debisi, 69.6 m anma ve 92.6 m maksimum basma yüksekliği.
- Kademe: On beş çark ve on beş kademe.
- Motor: 0.75 kW, IE3, 2840-2870 rpm standart motor.
- Elektrik: 3 x 220-240 D/380-415 Y V ve 3.30/1.90 A nominal akım.
- Bağlantı: DIN FGJ düzeni, DN 25 / DN 32 ve PN 16 / PN 25 sınıfı.
- Malzeme: Döküm taban, paslanmaz çelik çarklar ve HQQE kartuş salmastra.
- Taşıma: 30.1 kg net, 34.2 kg brüt ağırlık.
Ne Zaman Bu Model Tercih Edilmeli?
Düşük debili fakat yüksek basınç isteyen arıtma, kazan besleme, küçük proses transferi veya ticari basınçlandırma noktasında sistem eğrisi CR1-15 çalışma alanına oturuyorsa bu model değerlendirilir. 1.8 m³/h anma noktası ile 69.6 m basma değeri birlikte okunmalıdır.
Pompayı yalnız maksimum 92.6 m değerine göre seçmek doğru değildir. Gerekli debideki basma, verim, motor yükü ve kavitasyon payı eğriden kontrol edilmelidir. Çok düşük debide sürekli kısılmış işletme veya eğrinin sağ ucunda aşırı debi salmastra ve yatak ömrünü etkileyebilir.
Bu modeli seçmeyin: Emiş hattı kendi kendine dolmuyorsa, akışkan katı parçacık taşıyorsa, EPDM veya AISI 304 uyumsuzsa ya da çalışma noktası eğri dışındaysa. Kendinden emiş gereken kuyu uygulaması için CR1 tek başına uygun değildir.
Hızlı Uygunluk Hesabı
Toplam ihtiyaç, statik yükseklik ile boru, vana, filtre ve proses ekipmanı kayıplarının aynı birimde toplanmasıyla bulunur. Basınçlı bir alıcı varsa istenen çıkış basıncı da eklenir.

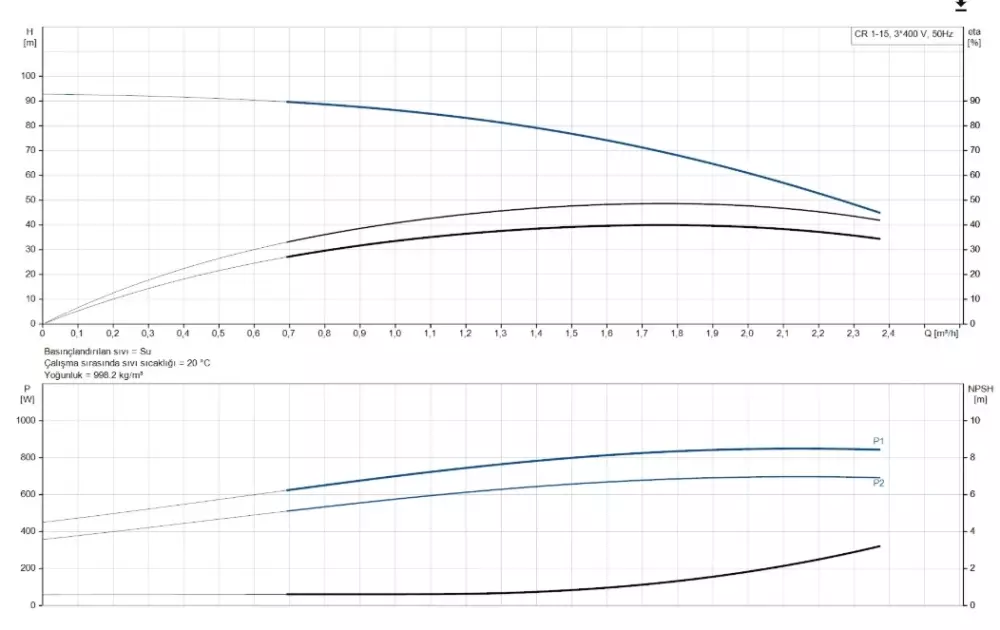

Sonuç tasarım debisinde CR1-15 Q-H eğrisiyle karşılaştırılır. Maksimum basma yüksekliği kapalı vana ucudur; anma noktası da tek başına bütün sistemi temsil etmez. Emiş basıncı ve kavitasyon payı ayrı doğrulanır.
Hesaplanan nokta iki pompa arasında kalıyorsa yalnız kademe sayısını büyütmek yerine kontrol vanası, frekans konvertörü ve gerçek işletme süresi birlikte değerlendirilmelidir. Sürekli kısma kaybı enerji tüketimini ve bakım ihtiyacını artırabilir.
CR1-15 ile CR1-17 Arasındaki Kritik Sınır
CR1-15 ile daha yüksek kademeli CR1-17 aynı aile adını taşır, fakat resmi boyut tablosunda bu geçişte motor flanşı ve gövde genişliği değişir. CR1-15 tarafında 141 mm ve 109 mm ölçü grubu; yüksek kademelerde 178 mm ve 110 mm ölçü grubu kullanılır.
Bu nedenle CR1-17'ye geçmek yalnız ilave kademe seçmek değildir. Motor alanı, kaplin muhafazası, temel ve elektrik koruması yeniden kontrol edilmelidir. Boru bağlantısı korunabilse bile üst gövde için servis açıklığı ve ankraj uygunluğu doğrulanmadan sipariş verilmemelidir.
Lowara 1SV, Wilo Helix V ve EBARA EVMS 1 Karşılaştırması
Lowara 1SV ve EBARA EVMS 1 aynı 1 m³/h nominal aile sınıfında karşılaştırma adaylarıdır. Wilo Helix V ailesindeki en yakın küçük gövde daha yüksek nominal debi grubundadır; bu nedenle doğrudan eşit sayılmamalıdır.
Markalar arasında tam ürün kodu, kademe sayısı, gerçek Q-H eğrisi, motor verimi, flanş ölçüsü, salmastra ve ıslak taraf malzemeleri eşleştirilmelidir. Türkiye servis kiti ve motor bulunabilirliği de ilk satın alma fiyatıyla birlikte değerlendirilir.
Türkiye'de Elektrik ve Servis Notları
Üç fazlı motor 3 x 220-240 D/380-415 Y V etikete göre bağlanmalıdır. Şebeke ve pano düzenine uygun yıldız veya üçgen bağlantıyı yalnız yetkili elektrik personeli yapmalıdır. Yanlış faz sırası pompayı ters döndürerek debiyi düşürebilir.
Motor dahili koruma içermez. Harici motor koruma şalteri 3.30/1.90 A nominal akım ve bağlantı biçimine göre ayarlanmalıdır. Servis talebinde 96516250 kodu, emiş basıncı, motor akımı, çalışma noktası ve kaçağın tam yeri kaydedilmelidir.
Montaj / Kullanım İpuçları
- Pompayı rijit beton temele dik yerleştirin ve taban plakasını dört noktadan sabitleyin.
- Temeli pompa-motor toplam kütlesinin en az 1.5 katı planlayın; titreşim gereksinimini projeciye doğrulatın.
- Her iki tarafa izolasyon vanası koyun, fakat boru yükünü pompa flanşlarına bindirmeyin.
- Pompa ile emiş hattını doldurun, havayı tahliye edin ve dönüş yönünü ilk çalıştırmada kontrol edin.
- Kavitasyon sesi varsa giriş basıncı, filtre, vana ve emiş borusu kaybını düzeltmeden çalıştırmayın.
- HQQE salmastra kaçağında doğru MPN'e uygun kartuş kiti kullanın; elastomer uyumunu yeniden teyit edin.
Yaygın Arızalar ve İlk Kontroller
| Belirti | Olası neden | İlk güvenli karar |
|---|
| Motor dönmüyor | Besleme, sigorta, kontaktör veya motor arızası | Enerjiyi kesin; üç fazı ve kumanda devresini ölçtürün. |
| Motor koruması hemen atıyor | Yanlış akım ayarı veya mekanik sıkışma | 3.30/1.90 A etiketini ve pompanın serbest dönüşünü kontrol edin. |
| Debi dalgalı | Düşük emiş basıncı, hava veya tıkanma | Emiş hattını ve filtreyi temizleyip kavitasyon şartını giderin. |
| Pompa su vermiyor | Hava, kapalı valf veya ters dönüş | Pompayı doldurun, valfleri açın ve faz sırasını doğrulayın. |
| Durunca ters dönüyor | Çek valf veya emiş hattı kaçağı | Hattı izole edip valf ve sızdırmazlığı onarın. |
| Salmastra kaçağı | HQQE kartuş aşınmış | Pompayı güvenle ayırın ve doğru servis kitiyle değiştirin. |
Teknik Özellikler
| Özellik | Doğrulanmış değer |
|---|
| Model | CR1-15 A-FGJ-A-E-HQQE |
| MPN | 96516250 |
| EAN | 5700396739458 |
| Anma debisi | 1.8 m³/h |
| Anma basma yüksekliği | 69.6 m |
| Maksimum basma yüksekliği | 92.6 m |
| Kademe / çark | 15 adet / 15 adet |
| Motor gücü | 0.75 kW |
| Motor sınıfı | IE3, 80A |
| Nominal hız | 2840-2870 rpm |
| Nominal gerilim | 3 x 220-240 D/380-415 Y V |
| Nominal akım | 3.30/1.90 A |
| Koruma / izolasyon | IP55 / F |
| Bağlantı | DIN FGJ, DN 25 / DN 32 |
| Basınç sınıfı | PN 16 / PN 25 |
| Maksimum basınç | 25 bar / 120 °C |
| Çark malzemesi | Paslanmaz çelik |
| Salmastra | HQQE kartuş |
| Net ağırlık | 30.1 kg |
| Brüt ağırlık | 34.2 kg |
| Ses basıncı | 53 dB(A) |
Sıkça Sorulan Sorular (SSS)
96516250 kodu hangi Grundfos CR pompasıdır?
96516250, Grundfos CR1-15 A-FGJ-A-E-HQQE dikey çok kademeli pompanın ürün kodudur. On beş kademe, FGJ bağlantı, AISI 304 ıslak parçalar ve HQQE kartuş salmastra bu varyantın kimliğini belirler.
CR1-15 fiyatı ve stok durumu nerede görülür?
Pomeka ürün sayfasının üst bölümünde güncel KDV dahil fiyat ve stok bilgisi gösterilir. Teklifte 96516250 MPN, motor gerilimi, flanş düzeni ve salmastra kodu birlikte teyit edilmelidir.
CR1-15 pompanın anma değerleri nedir?
Üretici verisinde anma debisi 1.8 m³/h, anma basma yüksekliği 69.6 m ve maksimum basma yüksekliği 92.6 m olarak yer alır. Seçim gerçek sistem eğrisi ve emiş koşuluyla doğrulanmalıdır.
Grundfos CR1-15 kendinden emişli midir?
Hayır. CR1-15 kendinden emişli değildir. Pompa ve emiş hattı devreye almadan önce doldurulmalı, hava tahliye edilmeli ve yeterli giriş basıncı sağlanmalıdır; kuru çalışma salmastra ve hidrolik gruba zarar verebilir.
CR1-15 yerine CR1-17 doğrudan takılabilir mi?
Doğrudan kabul edilmemelidir. Aile boyut tablosunda CR1-15 sonrasında motor flanşı ve gövde genişliği büyür. Boru bağlantısı benzer görünse bile motor alanı, temel, elektrik ve yeni çalışma noktası yeniden kontrol edilmelidir.
CR1-15 için harici motor koruması gerekir mi?
Evet. Standart motor dahili koruma içermez. Harici motor koruma şalteri 3.30/1.90 A nominal akım ve bağlantı biçimine göre yetkili elektrik personeli tarafından ayarlanmalı; dönüş yönü devreye almada doğrulanmalıdır.
