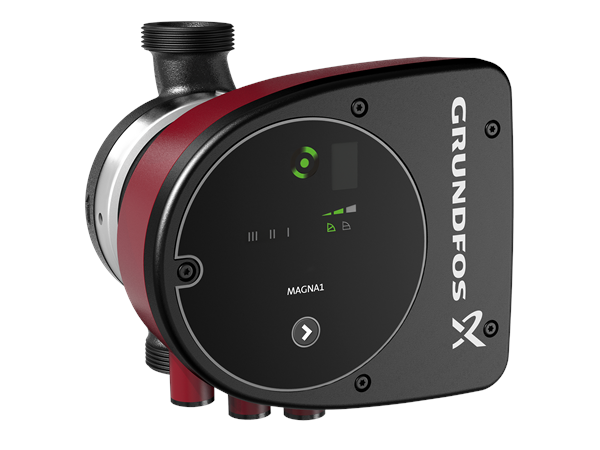

99221236 kodlu Grundfos MAGNA1 32-100, G 2″ dişli bağlantı, 180 mm rakor arası mesafe ve 8-175 W güç aralığı doğrulanmış ticari sınıf elektronik sirkülasyon pompasıdır. 1 x 230 V, 50 Hz beslenen bu varyant; ana ısıtma, karışım veya kapalı soğutma devresinde gerçek çalışma noktasıyla eşleştirilmeli, yalnız 32-100 model adı üzerinden seçilmemelidir.
Son güncelleme: Eylül 2026 · Kaynak kapsamı: Grundfos MAGNA1 montaj ve işletme kılavuzu, 99221236 ürün datasheeti ve üretici rakip kaydı.
Fiyat ve tedarik: Pomeka ürün sayfası güncel KDV dahil fiyatı ve stok bilgisini üst bölümde gösterir. MAGNA1 ailesindeki yakın adların yanlış sevk edilmemesi için satın alma emri, servis formu ve teklif talebinde 99221236 tam ürün kodu, G 2″ bağlantı ve 180 mm boy birlikte yazılmalıdır.
Grundfos MAGNA1 32-100 Nedir ve Ne İşe Yarar?
MAGNA1 32-100, motor ile pompanın mil keçesi kullanılmadan tek bir gövdede birleştiği ıslak rotorlu sirkülatördür. Tesisat sıvısı yatakları yağlar; kalıcı mıknatıslı senkron motor ve entegre frekans konvertörü pompa hızını seçilen kontrol eğrisine göre düzenler. Ticari binalarda sabit hızlı eski pompaların oluşturduğu gereksiz fark basıncını azaltmaya yönelik yalın bir kontrol platformudur.
Tekli kafa düzeni dokuz çalışma seçeneğini üç grupta sunar: orantısal basınç, sabit basınç ve sabit eğri. Fabrika ayarı PP2 olarak tanımlansa da bu her tesisat için nihai seçim değildir. Termostatik vana hareketleri, kollektör dağılımı ve eşanjör basınç kaybı izlenerek sistemin davranışına uygun eğri belirlenmelidir.

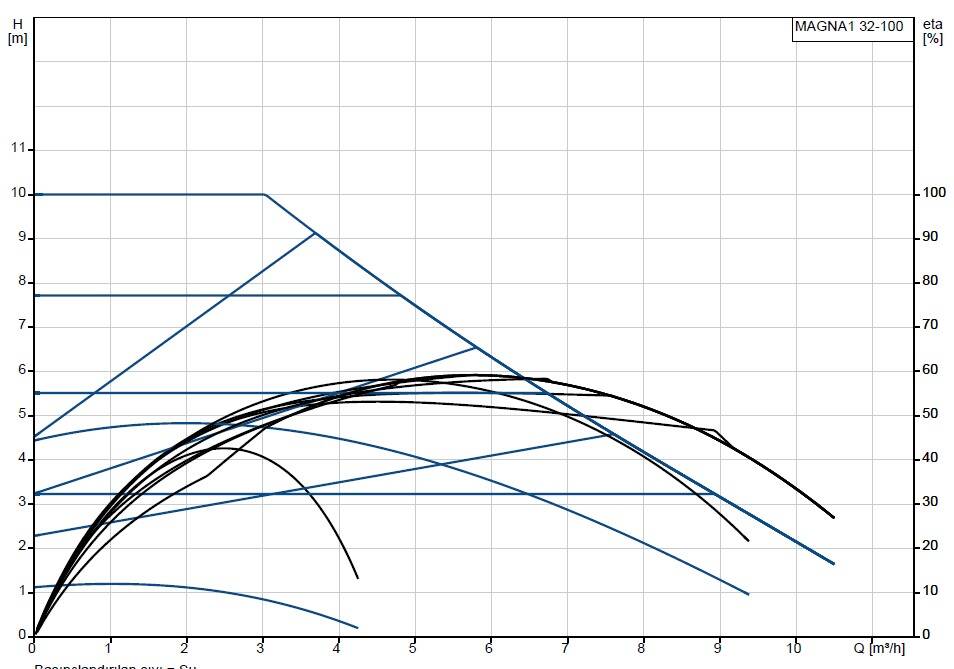

32-100 ifadesi ailedeki hidrolik sınıfı ayırır; ancak hedef debi ve basma noktasının yerine geçmez. Bu araştırma paketinde varyanta ait bağlantı, elektrik ve tüketim verileri doğrulanmıştır. Proje kararı için Grundfos eğrisi ayrıca incelenmeli; yalnız motor gücünün üst sınırı kullanılarak pompa boylandırılmamalıdır.
Öne Çıkan Özellikler
- Ürün kimliği: MAGNA1 32-100 modelinin bu varyantı 99221236 kodunu taşır.
- Dişli gövde: G 2″ bağlantı, PN10 basınç sınıfı ve 180 mm rakor arası boy.
- Elektronik çalışma: Kalıcı mıknatıslı motor ile gövdeye entegre frekans konvertörü.
- Kontrol seçenekleri: Orantısal basınç, sabit basınç ve sabit eğri gruplarında dokuz kademe.
- Elektrik çerçevesi: 1 x 230 V, 50 Hz besleme, 8-175 W güç ve 0.08-1.41 A akım aralığı.
- Verim göstergesi: Ürün datasheetinde 0.20 EEI değeri.
- Servis kolaylığı: Dahili aşırı yük koruması; harici motor korumasına ihtiyaç duymaz.
- Doğrulanmış ağırlık: 4.38 kg net ağırlık, söküm ve taşıma planına girdi sağlar.
Ne Zaman Bu Model Tercih Edilmeli?
G 2″ dişli hatta 180 mm montaj aralığı bulunan ticari bir ısıtma veya soğutma devresinde, hesaplanan görev noktası 32-100 eğrisi içinde kalıyorsa bu ürün değerlendirilir. Ana sirkülasyon, karışım devresi, ısıtma yüzeyi, klima yüzeyi, küçük chiller ve yer kaynaklı ısı pompası devresi üreticinin aile için belirttiği uygulamalar arasındadır.
Termostatik veya motorlu vanalar nedeniyle debi değişiyorsa orantısal basınç, kollektörün sabit fark basıncıyla çalışması gerekiyorsa sabit basınç tercih adayıdır. Sabit eğri, proje kontrolünün başka bir katmanda yapıldığı ve pompadan belirli bir hız beklendiği düzenlere uygundur. Her durumda uzaktaki tüketici davranışı devreye almada ölçülmelidir.
Bu modeli seçmeyin: Hat flanşlıysa, montaj aralığı farklıysa, sıvı dökme demir gövdeyle uyumlu değilse veya bina otomasyonu gelişmiş ölçüm ve haberleşme istiyorsa. Daha çok özellik gerekiyorsa MAGNA3 incelenebilir; daha büyük model adı her zaman daha doğru ya da daha ekonomik seçim değildir.
32-100 Varyantını 32-60 ve 32-80 Kardeşlerden Ayırma
MAGNA1 kardeşlerinde G 2″ ve 180 mm gibi mekanik ölçüler aynı kalabildiği için yalnız dış görünüş güvenli ayırıcı değildir. 99221236 kodu 32-100 varyantına aittir. Daha önce yayımlanan 32-60 ürününün kodu ve güç aralığı farklıdır; servis etiketindeki tam kod okunmadan motor veya kontrol başlığı sipariş edilmemelidir.
Bu ürün için güç girişi 8-175 W, akım tüketimi 0.08-1.41 A olarak doğrulanmıştır. Bu değerler 32-60 kardeşinin verileriyle karıştırılmamalıdır. Yine de elektrik üst sınırı hidrolik kapasitenin doğrudan ölçüsü değildir; performans eğrisi ve çalışma noktası, aile adı ile elektrik verisinden bağımsız olarak kontrol edilir.
MAGNA1 mi MAGNA3 mü?
MAGNA1, dokuz temel kontrol seçeneği ve sade işletme yaklaşımı isteyen projelere yönelir. MAGNA3 ailesi AUTOADAPT, FLOWADAPT, FLOWLIMIT, sabit sıcaklık ve isteğe bağlı haberleşme modülleri gibi daha geniş bir kontrol katmanı sunar. Otomasyon şartnamesi bu işlevleri kullanmayacaksa sadece daha üst aile olduğu için MAGNA3 seçmek işletmeye gereksiz karmaşıklık ekleyebilir.
Karar, özellik listesi yarışından önce tesisat gereksinimine dayanmalıdır. İşletme ekibinin hangi veriyi izleyeceği, alarmın nereye aktarılacağı ve vanaların nasıl çalıştığı yazılı değilse MAGNA1'in yalınlığı avantaj olabilir. Enerji sonucu ise doğru boylandırma ve doğru kontrol eğrisiyle belirlenir; tek başına EEI etiketi yıllık tüketimi açıklamaz.
Eski Pompadan Retrofit ve Markalar Arası Muadil
Araştırma paketindeki doğrudan UPS retrofit örneği DN25 boyundadır; 99221236 ise G 2″ bağlantılı 32-100 varyantıdır. Bu nedenle eski UPS, UPE veya başka marka pompa için otomatik birebir değişim sözü verilmez. Sökülecek ürünün port tipi, 180 mm boyu, PN sınıfı ve Q-H çalışma noktası sahada kaydedilmelidir.
Wilo Yonos MAXO aynı ticari sirkülasyon dünyasında karşılaştırma adayıdır; araştırmada doğrulanan rakip örneğin bağlantı boyutu 99221236 ile aynı kabul edilemez. Wilo'nun hedef ürün kodu ve eğrisi ayrıca bulunmalıdır. Markalar arası muadil, marka ismiyle değil bağlantı, montaj boyu, basınç sınıfı, görev noktası ve kontrol ihtiyacı eşleştirilerek belirlenir.
Türkiye'de Kullanım, Fiyat ve Servis Notları
Türkiye'deki kazan dairelerinde tortu, manyetit, yetersiz hava ayırma ve dengesiz vana ayarı yeni pompanın performansını maskeleyebilir. Değişimden önce pislik tutucu temizlenmeli, genleşme sistemi kontrol edilmeli ve mevcut devre basıncı kaydedilmelidir. Aksi halde daha güçlü ürün takıldığı halde uzak hat şikâyeti sürebilir.
Servis bildiriminde 99221236 koduna ek olarak Grundfos Eye durumu, alarm kodu, seçili kontrol eğrisi ve yük altındaki besleme ölçümü paylaşılmalıdır. Pomeka'nın canlı stok ve fiyat kaydı ticari uygunluğu gösterir; teknik uygunluk proje verisiyle ayrıca doğrulanır. Bu iki karar aynı ekranda görünse de birbirinin yerine geçmez.
Montaj / Kullanım İpuçları
- G 2″ dişli bağlantı ile 180 mm rakor aralığını sökümden önce ölçün; boru yükünü gövdeye taşımayın.
- Motor milini yatay tutun ve gövdedeki akış okunu tesisat yönüyle eşleştirin.
- Sistemi doldurup havayı uzaklaştırın; kirli devrede pislik tutucuyu ve manyetik ayırıcıyı temizleyin.
- 1 x 230 V, 50 Hz beslemeyi uygun ana şalter, topraklama ve ayırma düzeniyle hazırlatın.
- Değişken debili radyatör ağında orantısal basıncı, kararlı kollektör yükünde sabit basıncı başlangıç adayı yapın.
- İlk işletmede uzak devre sıcaklığı, vana sesi ve motor akımını kaydedin; ayarı ölçümle iyileştirin.
- Pompa kontrol panelinin okunması ve servis müdahalesi için gövde çevresinde erişim bırakın.
Arıza Belirtileri ve Servis Kararı
| Belirti | Olası neden | İlk güvenli işlem |
|---|
| Kod 51, iki kırmızı LED ve duruş | Çark yabancı madde veya kireç nedeniyle bloke | Enerjiyi kesin; hidrolik temizliği yetkili ekibe yaptırın. |
| Kod 64 motor sıcaklığı | Stator sargıları aşırı sıcak | Pompayı yeniden zorlamayın; Grundfos servis değerlendirmesi isteyin. |
| Kod 40/75 düşük gerilim | Besleme izin verilen aralığın altında | 1 x 230 V hattı yük altında ölçtürüp gevşek bağlantıları giderin. |
| Kod 74 aşırı gerilim | Şebeke gerilimi izin verilen aralığın üstünde | Pano korumasını ve besleme kalitesini yetkili elektrikçiye kontrol ettirin. |
| Kod 29 zorlanmış pompalama | Başka pompa kapalı gövdeden akış geçiriyor | Çek valflerin yönünü, kapanmasını ve sızdırmazlığını inceleyin. |
| Vana veya boru sesi | Aşırı fark basıncı, hava ya da yanlış kontrol modu | Havayı alın ve seçili eğriyi sistem davranışına göre yeniden ayarlayın. |
Teknik Özellikler
| Özellik | Doğrulanmış değer |
|---|
| Model | Grundfos MAGNA1 32-100 |
| MPN | 99221236 |
| Bağlantı | G 2″ |
| Basınç sınıfı | PN10 |
| Rakor arası mesafe | 180 mm |
| Güç girişi | 8-175 W |
| Maksimum akım tüketimi | 0.08-1.41 A |
| Enerji verimlilik endeksi | 0.20 EEI |
| Şebeke frekansı | 50 Hz |
| Nominal gerilim | 1 x 230 V |
| Net ağırlık | 4.38 kg |
| EAN | 5712608942099 |
| Motor yapısı | Kalıcı mıknatıslı senkron motor |
| Sürücü | Entegre frekans konvertörü |
| Kontrol grupları | Orantısal basınç, sabit basınç, sabit eğri |
| Gövde düzeni | Tekli kafa, dişli bağlantı |
Sıkça Sorulan Sorular (SSS)
99221236 kodu hangi MAGNA1 modeline aittir?
99221236, Grundfos MAGNA1 32-100 tekli kafa ve G 2″ dişli bağlantılı sirkülasyon pompasının ürün kodudur. 180 mm rakor arası boy ve PN10 basınç sınıfı bu varyantın mekanik kimliğini tamamlar.
MAGNA1 32-100 fiyatı ile stok durumu nereden görülür?
Pomeka ürün sayfasının üst bölümünde güncel KDV dahil fiyat ve stok bilgisi gösterilir. Aynı ailede yakın adlı varyantlar bulunduğu için siparişi yalnız model adıyla değil 99221236 tam ürün koduyla teyit etmek gerekir.
MAGNA1 32-100 hangi kontrol seçeneklerini sunar?
Tekli kafa MAGNA1; orantısal basınç, sabit basınç ve sabit eğri gruplarında dokuz kontrol seçeneği sunar. Fabrika ayarı her tesisat için nihai değildir; vana davranışı, uzak devre sıcaklığı ve ses ölçülerek uygun eğri seçilmelidir.
MAGNA1 32-100 için harici motor koruması gerekir mi?
Pompanın dahili aşırı yük koruması bulunduğundan ayrı harici motor koruması gerekmez. Buna rağmen uygun ana şalter, topraklama, kablo kesiti ve pano koruması sağlanmalı; elektrik bağlantısı yetkili personel tarafından yapılmalıdır.
MAGNA1 yerine MAGNA3 seçmek ne zaman anlamlıdır?
AUTOADAPT, FLOWADAPT, FLOWLIMIT, daha ayrıntılı izleme veya bina otomasyonu seçenekleri proje şartnamesinde gerçekten kullanılacaksa MAGNA3 değerlendirilebilir. Yalnız sirkülasyon ve temel basınç kontrolü isteniyorsa MAGNA1 daha yalın bir işletme yaklaşımı sunar.
Eski UPS pompa yerine 99221236 doğrudan takılır mı?
Araştırmadaki kesin UPS retrofit örneği farklı bağlantı boyutundadır; bu nedenle 99221236 için otomatik uyum sözü verilmez. Eski pompanın G 2″ bağlantısı, 180 mm montaj boyu, PN sınıfı ve gerçek Q-H noktası ayrı ayrı eşleşmelidir.
