99221303 kodlu Grundfos MAGNA1 40-80 F, DN 40 flanşlı bağlantı, PN6/10 basınç sınıfı ve 220 mm montaj boyu doğrulanmış ticari sirkülasyon pompasıdır. 17.03-267 W güç aralığı ve 1 x 230 V, 50 Hz beslemesi bulunan bu varyant; gerçek Q-H çalışma noktası, flanş ölçüsü ve gereken otomasyon seviyesi birlikte doğrulanarak seçilmelidir.
Son güncelleme: Eylül 2026 · Kaynak kapsamı: Grundfos MAGNA1 resmi kılavuzu, aile veri kitabı, 99221303 ürün datasheeti ve doğrulanmış rakip üretici sayfası.
Fiyat ve stok: Pomeka güncel KDV dahil fiyatı ile stok bilgisini sayfanın üst bölümünde gösterir. Teklifte 99221303 tam ürün kodunu, 40-80 F adını, DN 40 flanşı ve 220 mm boyu birlikte yazmak; dişli 32 serisi veya başka flanş ölçüsündeki MAGNA1 kardeşlerle karışmayı önler.
Grundfos MAGNA1 40-80 F Nedir ve Ne İşe Yarar?

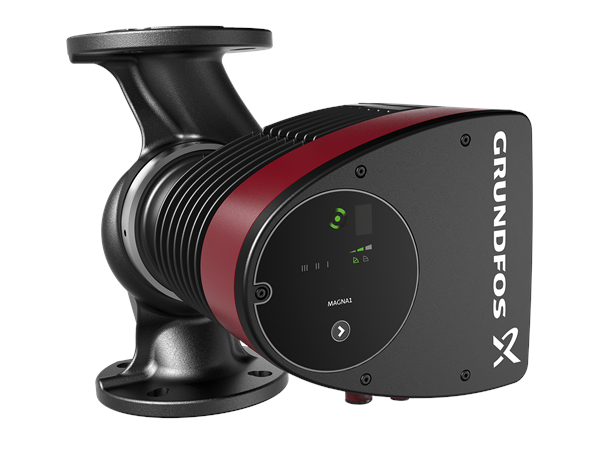

MAGNA1 40-80 F, motor ve pompa hidroniğinin mil keçesi olmadan tek gövdede birleştiği ıslak rotorlu elektronik sirkülatördür. Tesisat sıvısı yatakları yağlar. Kalıcı mıknatıslı motor ile entegre frekans konvertörü, ticari ısıtma ve soğutma devresinde seçilen basınç ya da sabit eğriye göre hızı düzenler.
F eki flanşlı gövdeyi ayırır. Bu varyant G 2″ rakorlu 32 serisinin yerine ölçü bakılmadan alınamaz: DN 40 port, PN6/10 sınıf ve 220 mm montaj boyu fiziksel kimliğin temelidir. Mevcut hatta karşı flanş, cıvata, conta yüzeyi ve boru ekseni sökümden önce doğrulanmalıdır.

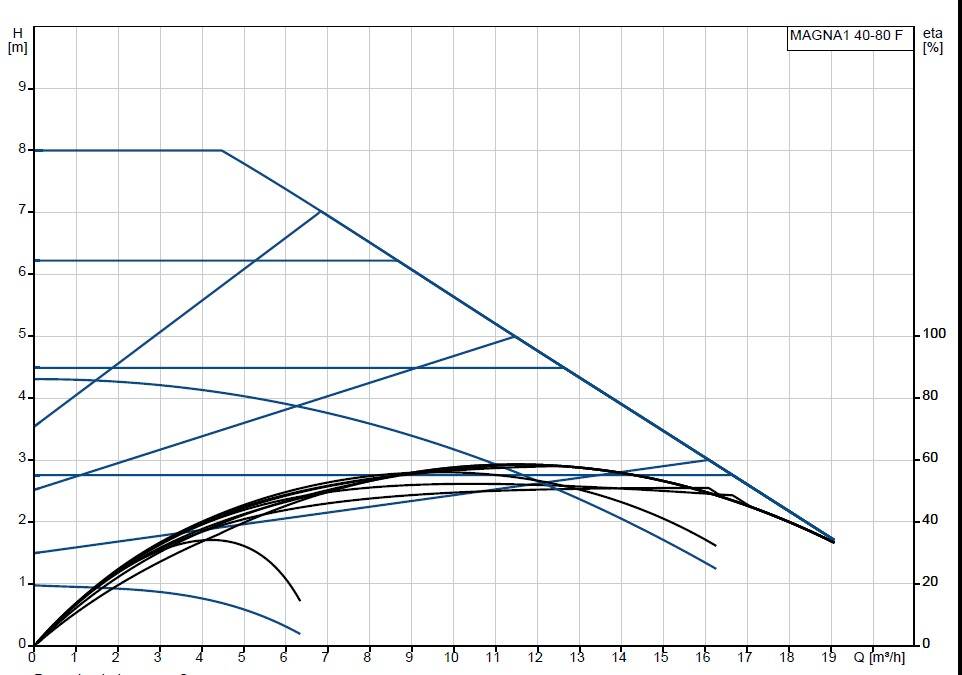

Tekli kafa MAGNA1 kontrolü üç orantısal basınç, üç sabit basınç ve üç sabit eğri seçeneğinden oluşur. Fabrika ayarı PP2 olabilir; ancak vana düzeni, devre direnci ve uzak tüketici sonucu ölçülmeden nihai kabul edilmemelidir. Pompa adı çalışma noktasının yerini tutmaz.
Öne Çıkan Özellikler
- Tam kimlik: MAGNA1 40-80 F ve 99221303 üretici kodu.
- Flanşlı gövde: DN 40 bağlantı, PN6/10 basınç sınıfı.
- Montaj boyu: 220 mm rakor arası mesafe.
- Elektronik sürüş: Kalıcı mıknatıslı motor ve entegre frekans konvertörü.
- Kontrol: Orantısal basınç, sabit basınç ve sabit eğri gruplarında dokuz seçenek.
- Elektrik: 17.03-267 W güç, 0.19-1.18 A akım ve 1 x 230 V, 50 Hz besleme.
- Verim: Ürün kaydında 0.20 EEI değeri.
- Servis verisi: 16.5 kg net ağırlık ve ürüne özgü EAN.
Ne Zaman Bu Model Tercih Edilmeli?
Ticari ısıtma veya soğutma devresi DN 40 flanşlı, 220 mm montaj boyunda ve hesaplanan görev noktası 40-80 eğrisi içindeyse 99221303 değerlendirilir. Ana sirkülasyon, karışım devresi, ısıtma yüzeyi, klima yüzeyi, yer kaynaklı ısı pompası ve küçük chiller uygulamaları MAGNA1 ailesinin doğrulanmış alanlarıdır.
Termostatik veya motorlu vanaların debiyi değiştirdiği hatta orantısal basınç; kollektörün kararlı fark basıncı istediği düzende sabit basınç başlangıç adayıdır. Sabit eğri, pompa dışındaki kontrol düzeninin belirli hıza ihtiyaç duyduğu görevlerde kullanılır. Her mod saha ölçümüyle doğrulanmalıdır.
Bu modeli seçmeyin: Hat dişliyse, montaj boyu 220 mm değilse, sıvı dökme demir gövdeyle uyumsuzsa veya gelişmiş sensör, FLOWLIMIT ya da bina otomasyonu işlevleri gerekiyorsa. Bu durumda uygun MAGNA3 veya farklı malzeme varyantı ayrıca incelenir.
F Eki ve DN 40 Flanş Neden Kritik?
F eki, bağlantının rakorlu değil flanşlı olduğunu belirtir. Flanş çapı tek başına yetmez; PN6/10 delik düzeni, 220 mm yüzeyler arası boy ve boru ekseni eşleşmelidir. Yanlış karşı flanşı cıvatalarla çekerek oturtmak gövdeye gerilim bindirir ve sızıntı ya da yatak sorunu oluşturabilir.
Flanş contası uygun malzeme ve basınç sınıfında seçilmeli, cıvatalar çapraz sırayla sıkılmalıdır. Aile montaj kılavuzunda M12 cıvata için 27 Nm önerisi bulunur; sahadaki flanş ve conta üreticisi daha farklı değer veriyorsa proje prosedürüyle doğrulanmalıdır.
MAGNA1 ile MAGNA3 Arasında Karar
MAGNA1 temel basınç ve eğri kontrolünü daha sade işletme panelinde sunar. MAGNA3, AUTOADAPT, FLOWADAPT, FLOWLIMIT, sabit sıcaklık ve iletişim genişlemesi gibi işlevlerle daha ayrıntılı optimizasyona yönelir. Kullanılmayacak özellikler için yalnız daha üst aile adına göre seçim yapılmamalıdır.
Bina otomasyonu şartnamesinde hangi sinyalin okunacağı, hangi alarmın taşınacağı ve debi sınırının nasıl kullanılacağı yazılıysa MAGNA3 değerlendirilebilir. Sadece yerel sirkülasyon ve temel kontrol gerekiyorsa MAGNA1 daha yalın olabilir. Enerji sonucu doğru hidrolik boy ve kontrol ayarıyla belirlenir.
Eski Pompadan Retrofit Kararı
Araştırma paketindeki doğrulanmış UPS retrofit örneği DN25 ve 180 mm sınıfındadır; 99221303 ise DN 40 ve 220 mm flanşlı üründür. Bu nedenle aynı aile notu bu SKU'ya doğrudan taşınamaz. Eski pompanın tam kodu, port ölçüsü, basınç sınıfı ve Q-H noktası kaydedilmelidir.
Mevcut pompa flanşlı olsa bile boru ekseni, cıvata düzeni ve yüzeyler arası boy farklı olabilir. Elektrik panosunda yalnız çalışma ve arıza kontakları varsa yeni kontrol beklentisi ayrıca tanımlanır. Retrofit, fiziksel oturma kadar devrenin sessiz ve dengeli çalışmasıyla doğrulanır.
Wilo Yonos MAXO ile Muadil Kararı
Araştırmadaki Wilo Yonos MAXO örneği ticari sirkülasyon sınıfını temsil eder fakat DN25 boyundadır; 99221303 için doğrudan muadil değildir. Hedef Wilo alt modelinin DN 40, PN6/10, 220 mm ve çalışma eğrisi ayrıca bulunmalıdır.
Markalar arası karşılaştırmada bağlantı, boy, Q-H noktası, kontrol seçenekleri, motor verimi, servis ağı ve yedek parça birlikte değerlendirilir. Fiyat ancak mekanik ve hidrolik eşleşme sağlandıktan sonra anlamlıdır. Seri adı veya benzer model numarası tek başına yeterli değildir.
Türkiye'de Kullanım, Fiyat ve Servis Notları
Türkiye'deki eski kazan dairelerinde tortu, manyetit, hava ve dengesiz vana ayarı yeni pompanın performansını örtebilir. Montajdan önce pislik tutucu temizlenmeli, devre havası alınmalı ve genleşme sistemi kontrol edilmelidir. Daha büyük pompa, kirli veya balanssız tesisatın yerine geçmez.
Pomeka canlı stok ve KDV dahil fiyatı satın alma zamanını destekler. Servis kaydında 99221303, seçilen mod, motor akımı, Grundfos Eye durumu, emiş-basma basıncı ve flanş sızıntısı belirtilmelidir. Böylece elektrik, hidrolik ve montaj sorunları ayrıştırılır.
Montaj / Kullanım İpuçları
- DN 40 PN6/10 karşı flanşı ve 220 mm montaj boyunu sökümden önce ölçün.
- Motor milini yatay tutun; gövdedeki akış okunu sistem yönüyle eşleştirin.
- Flanşları gerilimsiz hizalayın ve cıvataları uygun çapraz sırayla sıkın.
- Sistemi doldurup havasını alın; kuru devreye alma yapmayın.
- 1 x 230 V, 50 Hz beslemeyi uygun ana şalter ve topraklamayla hazırlatın.
- Kontrol modunu vana davranışına göre seçip uzak devre sonucunu ölçün.
- 16.5 kg gövde için güvenli kaldırma ve servis erişimi sağlayın.
Yaygın Arızalar ve İlk Kontroller
| Belirti | Olası neden | İlk güvenli karar |
|---|
| Kod 51 blokaj | Çarkta yabancı madde veya kireç | Enerjiyi kesin; hidrolik kısmı yetkili servise temizletin. |
| Kod 64 motor sıcaklığı | Stator sargısı aşırı sıcak | Pompayı zorlamayın; servis değerlendirmesi isteyin. |
| Kod 40/75 düşük gerilim | Besleme nominal aralığın altında | 1 x 230 V hattı yük altında ölçtürün. |
| Kod 74 aşırı gerilim | Şebeke üst sınırda | Pano ve şebeke korumasını kontrol ettirin. |
| Kod 29 zorlanmış akış | Başka pompa kapalı gövdeden akış geçiriyor | Çek valflerin yönünü ve sızdırmazlığını inceleyin. |
| Flanşta sızıntı | Conta, hizalama veya tork sorunu | Pompayı durdurup flanşı gerilimsiz yeniden monte edin. |
Teknik Özellikler
| Özellik | Doğrulanmış değer |
|---|
| Model | Grundfos MAGNA1 40-80 F |
| MPN | 99221303 |
| Bağlantı | DN 40 flanşlı |
| Basınç sınıfı | PN6/10 |
| Montaj boyu | 220 mm |
| Güç girişi | 17.03-267 W |
| Akım aralığı | 0.19-1.18 A |
| Enerji verimlilik endeksi | 0.20 EEI |
| Şebeke frekansı | 50 Hz |
| Nominal gerilim | 1 x 230 V |
| Net ağırlık | 16.5 kg |
| EAN | 5712608942761 |
| Motor | Kalıcı mıknatıslı senkron motor |
| Sürücü | Entegre frekans konvertörü |
| Kontrol | Orantısal basınç, sabit basınç, sabit eğri |
Sıkça Sorulan Sorular (SSS)
99221303 hangi Grundfos MAGNA1 modelidir?
99221303, Grundfos MAGNA1 40-80 F tekli kafa flanşlı sirkülasyon pompasının ürün kodudur. DN 40 bağlantı, PN6/10 sınıfı ve 220 mm montaj boyu bu varyantın temel mekanik kimliğidir.
MAGNA1 40-80 F fiyat ve stok bilgisi nerede görünür?
Pomeka ürün sayfasının üst bölümünde güncel KDV dahil fiyat ve stok durumu gösterilir. Siparişte 99221303 kodunu, DN 40 flanşı ve 220 mm boyu doğrulayarak dişli ya da farklı flanşlı kardeşlerle karışmayı önleyin.
MAGNA1 40-80 F dişli MAGNA1 yerine takılır mı?
Otomatik olarak hayır. F eki flanşlı gövdeyi gösterir; bu ürün DN 40 ve 220 mm ölçülüdür. Dişli pompanın portu, boyu ve boru ekseni farklıysa adaptör veya tesisat tadilatı gerekir.
MAGNA1 40-80 F için hangi kontrol modu seçilir?
Değişken debili vanalı hatta orantısal basınç, kararlı fark basıncı isteyen kollektörde sabit basınç başlangıç adayı olabilir. Sabit eğri belirli hız gereken görevlerde kullanılır; nihai ayar saha ölçümü ve vana davranışıyla doğrulanmalıdır.
MAGNA1 yerine MAGNA3 ne zaman düşünülür?
AUTOADAPT, FLOWLIMIT, sıcaklık kontrolü veya ayrıntılı bina otomasyonu proje şartnamesinde gerçekten kullanılacaksa MAGNA3 değerlendirilebilir. Yalnız temel basınç ve eğri kontrolü gereken tesiste MAGNA1 daha yalın işletme sağlayabilir.
Wilo Yonos MAXO bu ürünün doğrudan muadili midir?
Araştırmadaki doğrulanmış Wilo örneği farklı bağlantı boyutundadır; 99221303'e doğrudan muadil değildir. Hedef Wilo kodunda DN 40, PN6/10, 220 mm, Q-H eğrisi ve kontrol seçenekleri ayrıca eşleşmelidir.
