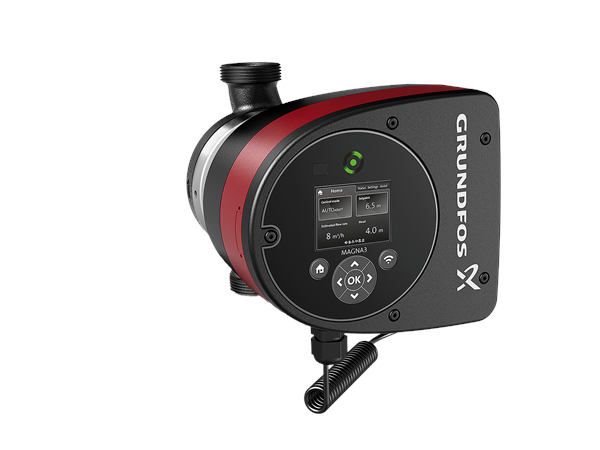

Grundfos MAGNA3 25-100 (ürün kodu 97924247), G 1 1/2 bağlantısı, PN10 basınç sınıfı, 180 mm rakor arası boyu ve 100 dm maksimum basmasıyla ticari ısıtma, soğutma ve kullanım suyu sirkülasyonu için kullanılan akıllı pompadır. AUTOADAPT, FLOWADAPT, entegre fark basıncı ve sıcaklık sensörüyle sistemi izler; 1 × 230 V, 50 Hz varyant Pomeka'da güncel KDV dahil fiyat, stok, fatura ve garanti koşullarıyla listelenir.
MAGNA3 25-100 adındaki 100 değeri 100 dm, yani 10 m maksimum basma sınıfını belirtir; bu uç değer gerçek çalışma debisindeki basma değildir.
Son güncelleme: Eylül 2026 · Kaynak: Grundfos resmî ürün verileri
Fiyat ve Tedarik — KDV dahil fiyat ve stok üsttedir. Pomeka ürünü 97924247 koduyla faturalı ve garantili sunar; bağlantı ve boy siparişten önce doğrulanır.
Grundfos MAGNA3 25-100 Nedir ve Ne İşe Yarar?
MAGNA3 25-100, kapalı devrelerde suyu dolaştıran ıslak rotorlu, sabit mıknatıslı motorlu ve entegre frekans konvertörlü sirkülasyon pompasıdır. Pompa gövdesindeki fark basıncı ile sıcaklık sensörü kontrol sistemine gerçek çalışma verisi sağlar; TFT ekran üzerinden mod ve durum izlenebilir.
Ürünü yalnız güçlü bir sirkülatör yapan motoru değildir. AUTOADAPT sistem gereksinimine uyum arar, FLOWADAPT basınç kontrolünü FLOWLIMIT ile birleştirir; oransal basınç, sabit basınç, sabit sıcaklık ve sabit eğri seçenekleri farklı tesisatların çalışma davranışına göre seçilir.
Akıllı kontrol
AUTOADAPT ve FLOWADAPT değişken yükte çalışma ayarını yönetir.
Mekanik kimlik
G 1 1/2, PN10 ve 180 mm üçlüsü retrofit uyumunu belirler.
Entegre sensör
Fark basıncı ve sıcaklık ölçümü kontrol kutusuna gömülüdür.
Enerji aralığı
P1 tüketimi çalışma noktasına göre 9-163 W arasında değişir.
Öne Çıkan Özellikler
- AUTOADAPT: Pompa ayarını sistem davranışına göre optimize ederek gereksiz yüksek fark basıncını azaltmayı hedefler.
- FLOWADAPT ve FLOWLIMIT: Basınç kontrolüyle birlikte debi sınırının yönetilmesine imkân verir.
- Entegre ölçüm: Fark basıncı ve sıcaklık sensörü pompa gövdesinde yer alır.
- Kontrol seçenekleri: Oransal basınç, sabit basınç, sabit sıcaklık ve sabit eğri modları bulunur.
- Haberleşme hazırlığı: Kontrol kutusu uygun CIM modülleriyle bina otomasyonuna genişletilebilir.
Ne Zaman Bu Model Tercih Edilmeli?
MAGNA3 25-100; ticari ısıtma ana devresi, karışım devresi, klima, soğutma, güneş enerjili ısıtma veya kullanım suyu sirkülasyonunda değişken yükü otomatik yönetmek istendiğinde değerlendirilir. Mevcut sistemde düşük debide gereğinden yüksek fark basıncı oluşuyorsa AUTOADAPT ve FLOWLIMIT karar avantajı sağlar.
- Uygundur: G 1 1/2 bağlantı, PN10 ve 180 mm montaj boyunun tesisatla eşleştiği kapalı devrelerde.
- Uygundur: Debi değişimini, fark basıncını ve sıcaklığı pompa üzerinde izlemek gereken ticari sistemlerde.
- Uygun değildir: Açık devre bina basınçlandırma, kuyu suyu, drenaj veya atık su uygulamalarında.
- Uygun değildir: Çalışma noktasının 100 dm maksimum basma sınırını aştığı ya da flanşlı bağlantı gereken tesisatlarda.
- Önce doğrulama gerekir: Mevcut pompa çift kafalıysa, farklı PN sınıfındaysa veya bina otomasyon protokolü özel CIM modülü gerektiriyorsa.
97924247 Hangi Eski Modelin Yerine Takılır?
| Eski Pompa Ailesi | Mekanik Gerekçe | Dikkat |
|---|
| Grundfos MAGNA1 tek kafalı | G 1 1/2, PN10 ve 180 mm ölçülerdeki uygun varyantlar doğrudan mekanik retrofit adayıdır. | 25-100 çalışma eğrisi ve kontrol işlevleri mevcut modelle ayrıca karşılaştırılır. |
| Grundfos UPE Series 2000 | Aynı bağlantı, PN sınıfı ve montaj boyundaki tek kafalı gövdeler için değerlendirilir. | Elektrik, sensör ve otomasyon bağlantısı eski düzenle birebir kabul edilmez. |
| Grundfos UPS Series 100 | Uygun G 1 1/2, PN10 ve 180 mm mekanik ölçü eşleşmesi dönüşümü kolaylaştırabilir. | Sabit hızlı eski kademe yerine yeni kontrol modu yeniden seçilmelidir. |
Grundfos MAGNA3 25-100 mi, Wilo Stratos MAXO 25/0,5-10 mu?
| Seçenek | Karar Noktası | Muadil Kontrolü |
|---|
| Grundfos MAGNA3 25-100 | AUTOADAPT, FLOWADAPT, entegre sensör ve Grundfos CIM genişleme altyapısı sunar. | 97924247 kodu, G 1 1/2 bağlantı ve 180 mm boy doğrulanır. |
| Wilo Stratos MAXO 25/0,5-10 PN10 | Wilo kontrol ve otomasyon ekosisteminde aynı karar sınıfındaki alternatiftir. | 2164570 kodu, eğri, boy, bağlantı ve protokol gereksinimi karşılaştırılmadan muadil sayılmaz. |
Türkiye'de Kullanım Notları
97924247 kodlu MAGNA3'ün 1 × 230 V, 50 Hz beslemesi Türkiye'deki tek fazlı tesisata uygundur. Topraklama, harici ana şalter ve olası CIM bağlantısı proje şemasına göre yetkili kişi tarafından hazırlanmalı; pompa harici motor korumasına ihtiyaç duymaz.
Yüksek rakımlı kurulumlarda giriş basıncı yeniden kontrol edilmelidir: 300 m üzerindeki rakım artışlarında gerekli giriş basıncı yükselir ve ürün 2000 m rakıma kadar onaylıdır. Isıtma suyunda sertlik 14 °dH sınırını, glikol karışımı ise %50 sınırını aşmamalıdır.
Montaj / Kullanım İpuçları
- Teslim edilen üründe 97924247 kodunu, G 1 1/2 bağlantıyı, PN10 sınıfını ve 180 mm boyu doğrulayın.
- Mevcut sistemi temizleyin; çamur ve magnetitin yeni pompa ile sensöre taşınmasını önleyin.
- Pompa kafası kelepçe vidasını 8 ± 1 Nm, sensör kelepçe vidasını 5 Nm torkla sıkın.
- Her kutupta en az 3 mm kontak açıklığı bulunan harici ana şalter sağlayın.
- Sistemi doldurun, vanaları açın ve devredeki havayı tamamen alın.
Yaygın Arızalar ve Belirtileri
| Belirti | Olası Neden | Yapılacak |
|---|
| Alarm 51, pompa bloke | Çarkın dönmesini yabancı madde veya kirlilik engelliyor. | Pompayı sökün ve dönmeyi engelleyen maddeyi güvenli biçimde temizleyin. |
| Alarm 57, kuru çalışma | Girişte su yok veya sıvı içinde aşırı hava bulunuyor. | Pompayı doldurun ve havasını alın; sorun sürerse servis değerlendirmesi alın. |
| Alarm 64, motor sıcaklığı yüksek | Stator sargı sıcaklığı aşırı yükselmiş. | Sargı direncini MAGNA3 servis talimatına göre kontrol ettirin. |
Teknik Özellikler
| Özellik | Değer |
|---|
| Ürün Kodu (MPN) | 97924247 |
| Model | Grundfos MAGNA3 25-100 |
| Bağlantı | G 1 1/2 |
| Basınç Sınıfı | PN10 |
| Rakor Arası Mesafe | 180 mm |
| Maksimum Basma | 100 dm / 10 m |
| Güç Girişi P1 | 9-163 W |
| Maksimum Akım | 0,09-1,33 A |
| Enerji Verimlilik Endeksi | EEI 0,19 |
| Şebeke Frekansı | 50 Hz |
| Net Ağırlık | 4,81 kg |
| Brüt Ağırlık | 5,27 kg |
Sıkça Sorulan Sorular (SSS)
- 97924247 ürün kodu nedir?
- 97924247, Grundfos MAGNA3 25-100 tek kafalı sirkülasyon pompasının üretici ürün numarasıdır. Sipariş, fatura, garanti ve servis kaydında bu kodun kullanılması; 25-40, 25-120, flanşlı ve çift kafalı varyantlarla karışmayı önler.
- Grundfos MAGNA3 25-100 fiyatı nedir ve nereden alınır?
- Grundfos MAGNA3 25-100 için güncel KDV dahil fiyat ile stok durumu Pomeka ürün sayfasının üst bölümünde gösterilir. Satın almadan önce 97924247 kodu, G 1 1/2 bağlantı, PN10 ve 180 mm boy doğrulanmalıdır.
- Eski Grundfos MAGNA1 yerine MAGNA3 25-100 takılır mı?
- G 1 1/2 bağlantılı, PN10 ve 180 mm boydaki uygun tek kafalı MAGNA1 modelleri için MAGNA3 25-100 mekanik retrofit adayıdır. Model adı yetmez; çalışma eğrisi, besleme, kontrol ve mevcut bağlantılar ayrı ayrı doğrulanmalıdır.
- MAGNA3 25-100 Türkiye'de garantili mi, servisi var mı?
- Pomeka'da sunulan Grundfos MAGNA3 25-100 faturalı ve garanti koşullarıyla listelenir. Servis veya yedek parça başvurusunda 97924247 kodu ile görülen alarm kodunun paylaşılması, teknik doküman ve parçanın belirlenmesini kolaylaştırır.
- MAGNA3 25-100 adındaki 100 ne anlama gelir?

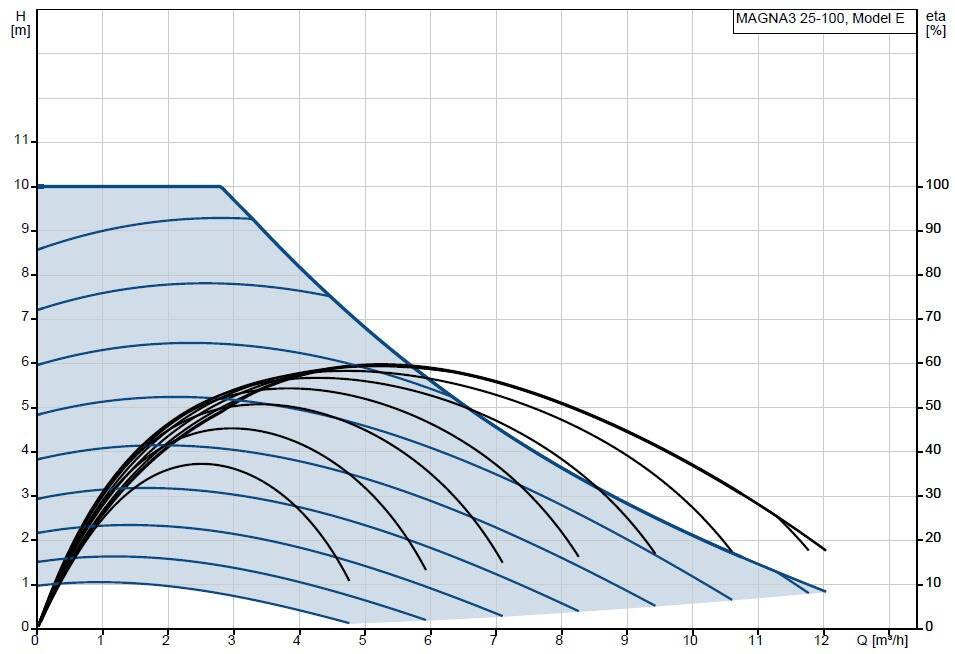

- Model adındaki 100, 100 dm yani 10 m maksimum basma sınıfını ifade eder. Bu değer sıfır debi ucudur; pompanın gerçek tesisat debisinde sağlayacağı basma, üretici Q-H eğrisinden okunmalıdır.
- MAGNA3 AUTOADAPT ve FLOWADAPT ne işe yarar?
- AUTOADAPT çalışma ayarını sistem davranışına göre optimize eder. FLOWADAPT ise basınç kontrolünü FLOWLIMIT ile birleştirerek debi sınırının yönetilmesini sağlar; uygun mod, tesisatın vana ve yük değişimine göre seçilmelidir.
- MAGNA3 seçerken bina yüksekliği pompa basmasına eklenir mi?
- Suyla dolu kapalı ısıtma veya soğutma devresinde statik bina yüksekliği açık devre hidrofor hesabındaki gibi pompa basmasına eklenmez. Seçim, gereken debi ile boru, vana ve cihaz kayıplarının oluşturduğu çalışma noktasına göre yapılır.
- Wilo Stratos MAXO 25/0,5-10 MAGNA3 25-100 muadili midir?
- Wilo Stratos MAXO 25/0,5-10 PN10 aynı karar sınıfında bir alternatiftir; doğrudan muadil olduğu yalnız addan çıkarılamaz. G 1 1/2 bağlantı, 180 mm boy, eğri, kontrol işlevleri ve haberleşme ihtiyacı karşılaştırılmalıdır.
Birlikte Kullanılması Tavsiye Edilen Ürünler
G 1 1/2 rakor, servis vanası, pislik tutucu, hava ayırıcı ve CIM modülü; PN10, 180 mm alan ve otomasyon protokolüne göre seçilmelidir.
