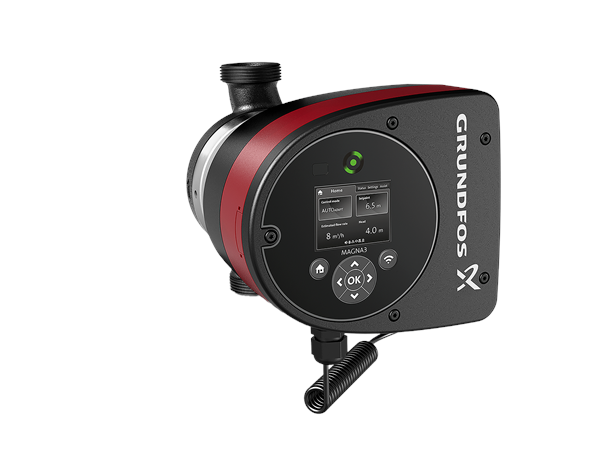

Grundfos MAGNA3 32-100 (ürün kodu 97924257), G 2″ dişli bağlantılı, 180 mm rakor arası boylu, 10 m maksimum basma yüksekliği ve 6,6 m³/h anma debisiyle orta-büyük ısıtma, soğutma ve kullanım sıcak suyu sistemlerine yönelik elektronik kontrollü ıslak rotorlu sirkülasyon pompasıdır. 1×230 V / 50 Hz ile çalışır, EEI = 0,18 değerine sahiptir. Pomeka'da KDV dahil ve garantili listelenir.
Son güncelleme: Eylül 2026 · Kaynak: Grundfos resmî ürün verileri
Fiyat ve Tedarik
Güncel KDV dahil fiyat ürün sayfasında yer almaktadır. STOKTAN sevkiyat; ithalatçı garantisi kapsamında.
MAGNA3 32-100 Nedir ve Ne İşe Yarar?
Grundfos MAGNA3 32-100, ıslak rotorlu elektronik kontrollü bir sirkülasyon pompasıdır. Pompa ve motor mekanik salmastra olmaksızın tek gövde oluşturur; sızdırmazlık yalnızca iki contayla sağlanır. 4 kutuplu kalıcı mıknatıslı (PM) motor ile entegre frekans konvertörü sisteme tam uyumlu devir kontrolü sağlar. DN32 grubu içinde en yüksek basma yükseklikli model olup çok daireli konut ısıtmasından küçük ticari sistemlere geniş bir uygulama alanını kapsar.
EEI = 0,18
AUTOADAPT ile yüke orantılı hız; 9 W'a inen tüketim.
−10 … 110 °C
Isıtmadan güneş devresine, soğutmadan ısı pompasına.
Salmastrasız
İki conta; sıvı yağlamalı yataklar; uzun bakım aralıkları.
GO Remote + BMS
TFT panel; kablosuz uygulama; CIM modülleriyle fieldbus.
Öne Çıkan Özellikler
- Bağlantı: G 2″ dişli, PN10, 180 mm rakor arası — standart DN32 tesisata doğrudan uyar.

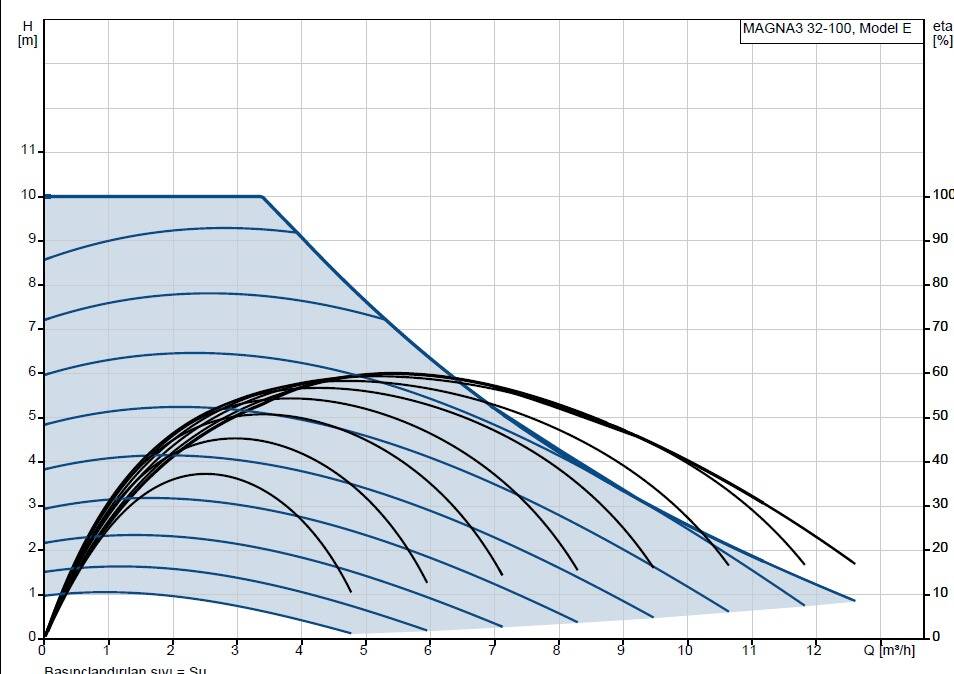

- Performans: Maks. 10,0 m basma; anma noktasında 6,3 m / 6,6 m³/h.
- Güç: P1 = 9–171 W; düşük yükte 9 W tüketim.
- Kontrol modları: AUTOADAPT, FLOWADAPT, oransal/sabit basınç, sabit eğri, gece konumu.
- Haberleşme: Grundfos GO Remote (kablosuz); CIM modülleriyle Modbus/BACnet; dijital giriş, röle çıkışı.
- Malzeme: Gövde dökme demir EN-GJL-200; çark PES %30 GF.
- Koruma: IPX4D; izolasyon sınıfı F; TF110; harici motor koruması gerektirmez.
- Onaylar: CE, VDE, EAC, CN ROHS, WEEE.
Ne Zaman Bu Model Tercih Edilmeli?
DN32 boru çapında yüksek debi ile orta-yüksek basma yüksekliği kombinasyonu gereken uygulamalarda öne çıkar: çok daireli konut veya küçük ticari yapıların ana sirkülasyon pompası, klima/soğutma/ısı pompası/güneş enerjili devreler ve BMS entegrasyonu gereken projeler.
Türkiye'de Kullanım Notları
1×230 V / 50 Hz ile Türkiye şebekesiyle doğrudan uyumludur. Kombili ve merkezi ısıtma sistemlerinin yaygın olduğu Türkiye konut stoğunda 32-100, çok katlı apartman ve küçük ticari tesis uygulamalarında tercih edilir. Ürün yetkili Grundfos distribütörü üzerinden ithal edilmekte; ithalatçı garantisi geçerlidir. Tesisat suyunun VDI 2035 standartlarını karşılaması önerilir.
Montaj / Kullanım İpuçları
- Pompayı daima yatay motor mili konumunda monte edin; dikey mil yasaktır.
- Gövdedeki akış yönü okunu kontrol edin; akış yatay veya dikey olabilir.
- Kontrol kutusunu yatay, logo dik duracak şekilde yerleştirin.
- Kelepçe vidasını 8 Nm ± 1 Nm ile sıkın.
- Soğutma uygulamaları için yalıtım kabuğunu ayrıca sipariş edin; kontrol kutusunu yalıtmayın.
- Ortam sıcaklığı 40 °C altında tutun.
- 75 °C sıvıda min. bağıl emme basıncı 0,10 bar; 110 °C'de 1,0 bar.
- Bakım öncesi vanaları kapatın, beslemeyi ≥3 dakika kesin.
Yaygın Arızalar ve Belirtileri
| Alarm | Neden | Yapılacak |
|---|
| 51 — Blocked pump | Yabancı madde rotor dönüşünü engelliyor | Pompa sökülerek temizlenir |
| 57 — Dry running | Giriş suyu yok / aşırı hava | Doldur, havayı al; sorun devam ederse değiştir |
| 40/75 — Undervoltage | Besleme gerilimi düşük | 1×230 V ±%10 aralığını doğrula |
| 64 — High motor temp. | Stator sıcaklığı aşırı | Pompa değiştir / Grundfos Servis çağır |
| 72/155 — Internal fault | Elektronik dahili arıza | Sensör tıkanıklığı kontrol; gerekirse değiştir |
Teknik Özellikler
| Özellik | Değer |
|---|
| MPN (Ürün Kodu) | 97924257 |
| Model | MAGNA3 32-100 180 (1×230 V PN10) |
| Boru Bağlantısı | G 2″ dişli |
| Rakor Arası Boy | 180 mm |
| Basınç Sınıfı / Maks. Basınç | PN10 / 10 bar |
| Maks. Basma Yüksekliği | 10,0 m |
| Anma Debisi | 6,6 m³/h |
| Güç Girişi P1 | 9–171 W |
| Anma Gerilimi / Frekans | 1×230 V / 50 Hz |
| Sıvı Sıcaklık Aralığı | −10 … 110 °C |
| Ortam Sıcaklığı | 0 … 40 °C |
| Koruma / İzolasyon | IPX4D / Sınıf F |
| EEI | 0,18 |
| Gövde Malzemesi | Dökme demir EN-GJL-200 |
| Çark Malzemesi | PES %30 GF |
| Onaylar | CE, VDE, EAC, CN ROHS, WEEE |
Sıkça Sorulan Sorular (SSS)
97924257 ürün kodu nedir?
97924257, Grundfos MAGNA3 32-100 180 (1×230 V PN10) sirkülasyon pompasının üretici ürün numarasıdır. G 2″ dişli bağlantılı, 180 mm rakor arası boylu, EEI = 0,18 olan DN32 grubunun en yüksek basmalı modelini tanımlar.
MAGNA3 32-100 fiyatı nedir ve nereden alınır?
Güncel KDV dahil fiyat Pomeka ürün sayfasında yayınlanmaktadır. Fiyatlar piyasa koşullarına bağlı değişebilir; anlık fiyat ve sipariş için Pomeka müşteri hizmetlerini esas alın.
MAGNA3 32-100 Türkiye'de garantili mi, servisi var mı?
Evet. Yetkili Grundfos distribütörü aracılığıyla ithal edilmekte; ithalatçı garantisi kapsamında satılmaktadır. Grundfos Türkiye ülke genelinde yetkili servis ağı ve yedek parça stoku bulundurmaktadır.
MAGNA3 32-100 hangi uygulamalarda kullanılabilir?
Isıtma, kullanım sıcak suyu, klima ve soğutma, toprak kaynaklı ısı pompası, güneş enerjili ısıtma ve küçük çiller uygulamalarında kullanılabilir. −10 … 110 °C sıvı sıcaklık aralığı geniş kapsam sağlar.
MAGNA3 32-100 nasıl monte edilir?
Yatay motor mili konumunda monte edilmelidir; dikey mil imalatçı tarafından yasak olarak belirtilmiştir. Kelepçe vidası 8 Nm ± 1 Nm tork ile sıkılmalı, kontrol kutusu yatay bırakılmalıdır. Ayrıntılar için kılavuz 98126862 esas alınır.
Alarm 51 (Blocked pump) göründüğünde ne yapılır?
Yabancı madde veya tortu rotoru engellemiştir. Kesme vanaları kapatılmalı, besleme en az 3 dakika kesilmeli, pompa sökülerek temizlenmelidir. Temizlik sonrası sistem yeniden doldurulup devreye alınabilir.
MAGNA3 32-100 hangi kontrol modlarını destekler?
AUTOADAPT, FLOWADAPT, FLOWLIMIT, oransal/sabit basınç, sabit/fark sıcaklık, sabit eğri, maks./min. eğri ve gece konumu desteklenir. Grundfos GO Remote veya kontrol panelinden seçilir.
Kaç metreye kadar rakımda çalışabilir?
En fazla 2000 m rakım için onaylıdır. 300 m üzerindeki her 100 m için minimum bağıl emme basıncına 0,01 bar eklenmesi gerekir.
Birlikte Kullanılması Tavsiye Edilen Ürünler
- Genleşme tankı: Kapalı devre sistemlerde basınç dalgalanmalarını dengeler.
- Çekvalf: Paralel pompalı sistemlerde her pompa çıkışına önerilir.
- Y tipi filtre: Tesisat tortusunun rotora ulaşmasını engeller; düzenli bakımda temizlenir.
- Grundfos CIM modülleri: Modbus / BACnet / PROFIBUS üzerinden BMS entegrasyonu için ayrıca sipariş edilir.
