97924258 kodlu Grundfos MAGNA3 32-100 F, DN 32 flanş, PN6/10 basınç sınıfı ve 220 mm montaj boyuyla ticari ısıtma-soğutma tesisatlarına yönelik akıllı sirkülasyon pompasıdır. 100 dm maksimum yükseklik, 9-180 W güç aralığı ve 1 x 230 V, 50 Hz besleme sunar; AUTOADAPT ve FLOWLIMIT gibi işlevler doğru çalışma noktasıyla birlikte değerlendirilmelidir.
Son güncelleme: Eylül 2026 · Kaynak: Grundfos MAGNA3 kılavuzu, aile veri kitabı ve ürün datasheeti
Fiyat ve tedarik: Pomeka güncel KDV dahil fiyat ve stok durumunu ürün sayfasının üst kısmında gösterir. F eki flanşlı gövdeyi ayırır; teklif, sipariş ve servis kaydında 97924258 MPN ile DN 32 ve 220 mm bilgileri birlikte kullanılmalıdır.
Grundfos MAGNA3 32-100 F Nedir ve Ne İşe Yarar?

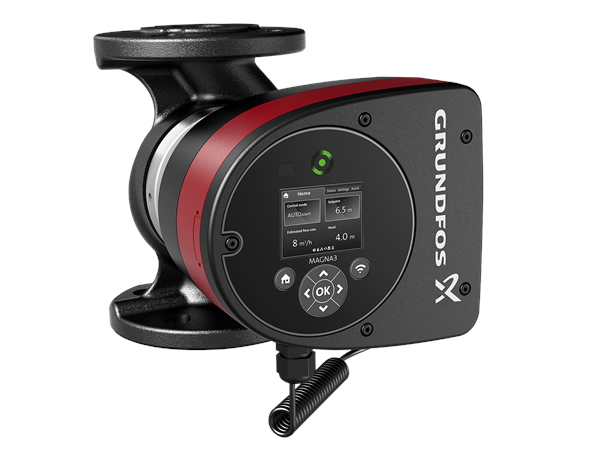

MAGNA3 32-100 F; mil keçesi bulunmayan, yatakları tesisat sıvısıyla yağlanan ıslak rotorlu, tekli kafa sirkülasyon pompasıdır. Kalıcı mıknatıslı motor, entegre frekans konvertörü, fark basıncı ve sıcaklık sensörü tek gövdede çalışır. Isıtma, soğutma, güneş enerjili ısıtma ve uygun kullanım sıcak suyu devrelerinde dolaşımı yönetir.
Bu ürün yalnız hız kontrollü bir pompa değildir. AUTOADAPT sistem karakteristiğine uygun ayarı arar; FLOWADAPT ile FLOWLIMIT debi sınırını kontrol stratejisine dahil eder. Orantısal basınç, sabit basınç, sabit sıcaklık ve sabit eğri seçenekleri proje şartına göre seçilebilir.
Öne Çıkan Özellikler
- Flanşlı kimlik: DN 32 DIN flanş, PN6/10 sınıfı ve 220 mm montaj boyu.
- Hidrolik sınıf: 100 dm maksimum yükseklik; gerçek çalışma noktası Q-H eğrisiyle doğrulanır.
- Akıllı kontrol: AUTOADAPT, FLOWADAPT, FLOWLIMIT, basınç ve sıcaklık modları.
- Elektrik: 1 x 230 V, 50 Hz besleme; 9-180 W güç aralığı.
- Akım: 0.09-1.47 A doğrulanmış tüketim aralığı.
- Enerji verisi: 0.19 EEI değeri.
- Ürün takibi: 5710626493333 EAN, 7.79 kg net ve 8.3 kg brüt ağırlık.
Ne Zaman Bu Model Tercih Edilmeli?
DN 32 flanşlı bir ticari devrede, 220 mm montaj boyu ve PN6/10 bağlantı standardı gerekiyorsa; hesaplanan çalışma noktası 32-100 F eğrisinin verimli bölümünde kalıyorsa ürün değerlendirilir. Değişken yükün ve kontrol vanalarının bulunduğu sistemler gelişmiş kontrol fonksiyonlarından yararlanabilir.
FLOWLIMIT, tasarım debisinin aşılmasını sınırlamak istenen devrelerde kısma vanası ihtiyacını azaltabilir. AUTOADAPT ise bina yükünün gün içinde değiştiği uygulamalarda uygun basınç eğrisini arar. Bu işlevler hatalı büyük seçimi meşrulaştırmaz; pompa boyutu önce hidrolik olarak doğru seçilmelidir.
Bu modeli seçmeyin: Hat dişli bağlantılıysa, DN veya port mesafesi uyuşmuyorsa, gerekli otomasyon yalnız harici protokolle çözülebiliyorsa ya da çalışma noktası eğri dışındaysa. Kullanım sıcak suyu uygulamasında gövde malzemesi ve su kalitesi ayrıca doğrulanmalıdır.
F Eki ve Flanşlı Montaj Neden Kritik?
32-100 adı hidrolik sınıfı, F eki ise flanşlı gövdeyi ayırır. Bu ürün DN 32 ve 220 mm port mesafesine sahiptir. Dişli kardeş modelin rakor ölçüsü farklıdır; aynı motor veya basma adı boru hattında doğrudan değişim kanıtı değildir.
Flanş yüzleri paralel olmalı ve boru yükü pompa gövdesine aktarılmamalıdır. PN6/10 delik düzeni, karşı flanş, conta ve cıvata boyu tesisat projesiyle eşleştirilmelidir. Pompa kafasının servis için sökülebileceği alan bırakılmalıdır.
MAGNA3, MAGNA1 ve Wilo Stratos MAXO Arasında Karar
MAGNA1 temel basınç ve sabit eğri kontrolüyle daha yalın ticari sirkülasyon çözümüdür. MAGNA3 sensörleri, AUTOADAPT ve debi sınırı yönetimiyle optimizasyon katmanı ekler. Bina otomasyonu ve ölçüm ihtiyacı yoksa kullanılmayacak fonksiyonlar satın alma kararını tek başına yönlendirmemelidir.
Wilo Stratos MAXO 32 sınıfı teknik rakiptir. Araştırmada PN6/10 Wilo adayı bulunsa da tam eşleştirme için ürün kodu 2164580 yanında flanş ölçüsü, montaj boyu, eğri ve haberleşme modülleri kontrol edilmelidir. Türkiye servis ve yedek parça erişimi toplam sahiplik kararına dahil edilmelidir.
Mevcut Sistemde Retrofit Kontrolü
MAGNA3 ailesinin dişli 180 mm varyantları için eski MAGNA1, UPS ve UPE modellerine ölçüsel geçiş örnekleri bulunur; bu kanıt flanşlı 97924258 ürüne otomatik taşınamaz. Hedef ürünün 220 mm ve DN 32 flanş düzeni sahada ayrı doğrulanmalıdır.
Eski pompanın etiketi, flanş delikleri, basınç sınıfı, dönüş yönü ve kontrol kabloları fotoğraflanmalıdır. Yeni pompanın iletişim modülü kullanılacaksa mevcut bina otomasyon protokolü de kaydedilmelidir. Sadece motor gücünün yakın olması retrofit yeterliliği değildir.
Türkiye'de Kullanım ve Servis Notları
Ticari kazan dairelerinde su sertliği, tortu, hava ve glikol oranı performansı doğrudan etkiler. Üretici aile verisi 14 °dH sertlik sınırı ve etilen glikol için 50 % üst sınır belirtir. Karışımın gerçek viskozitesi arttıkça pompa eğrisi ve motor yükü yeniden değerlendirilmelidir.
1 x 230 V, 50 Hz besleme, uygun topraklama ve her kutupta güvenli ayırma sağlayan ana şalterle kurulmalıdır. Harici motor koruması gerekmez; entegre koruma blokaj ve aşırı yükü izler. Servis kaydında 97924258, alarm kodu, seçili kontrol modu, glikol bilgisi ve çalışma basıncı paylaşılmalıdır.
Montaj / Kullanım İpuçları
- Motor milini yatay tutun; akış yönünü gövde oku üzerinden doğrulayın.
- DN 32 flanşları, PN6/10 delik düzenini ve 220 mm port mesafesini sahada ölçün.
- Pompayı doldurun ve sistem havasını alın; kuru çalışma alarmını yalnız resetleyip geçmeyin.
- Değişken debili devrede AUTOADAPT veya orantısal basıncı, tasarım debisi sınırında FLOWLIMIT işlevini değerlendirin.
- Glikol kullanılıyorsa karışım oranı ve viskoziteyi kaydedin; ürün eğrisini akışkana göre kontrol edin.
- Kontrol kutusu ve sensör çevresinde servis alanı bırakın; boru yükünü flanşa taşımayın.
Yaygın Arızalar ve İlk Kontroller
| Belirti | Olası neden | İlk güvenli karar |
|---|
| Bloke pompa, kod 51 | Çarkın dönmesini engelleyen kir veya mekanik etken | Enerjiyi kesin; pompayı söküp yabancı maddeyi temizletin. |
| Kuru çalışma, kod 57 | Pompa girişinde su yok veya fazla hava var | Sistemi doldurun, havasını alın ve giriş koşulunu düzeltmeden yeniden başlatmayın. |
| Motor sıcaklığı, kod 64 | Stator sargısı aşırı sıcak | Pompayı durdurun ve Grundfos servis prosedürüne göre kontrol ettirin. |
| Düşük gerilim, kod 40/75 | Besleme nominal sınırın altında | 1 x 230 V beslemeyi yük altında ölçtürün. |
| Aşırı gerilim, kod 74 | Besleme nominal sınırın üstünde | Pano ve şebeke gerilimini kontrol ettirin. |
| Debi hedefi aşılmış | Kontrol ayarı veya sistem direnci uygun değil | Çalışma noktasını doğrulayın ve FLOWLIMIT ayarını projeye göre düzenleyin. |
Teknik Özellikler
| Özellik | Doğrulanmış değer |
|---|
| Model | Grundfos MAGNA3 32-100 F |
| MPN | 97924258 |
| Bağlantı | DN 32, flanşlı DIN |
| Basınç sınıfı | PN6/10 |
| Montaj boyu | 220 mm |
| Maksimum yükseklik | 100 dm |
| Güç aralığı | 9-180 W |
| Akım aralığı | 0.09-1.47 A |
| EEI | 0.19 |
| Şebeke frekansı | 50 Hz |
| Nominal gerilim | 1 x 230 V |
| Kontrol | AUTOADAPT, FLOWADAPT, FLOWLIMIT |
| Motor | Kalıcı mıknatıslı, frekans konvertörlü |
| Net ağırlık | 7.79 kg |
| Brüt ağırlık | 8.3 kg |
| EAN | 5710626493333 |
Sıkça Sorulan Sorular (SSS)
97924258 kodu hangi Grundfos MAGNA3 modelidir?
97924258, Grundfos MAGNA3 32-100 F tekli kafa flanşlı sirkülasyon pompasının ürün kodudur. DN 32 bağlantı, PN6/10 basınç sınıfı ve 220 mm montaj boyu bu varyantı dişli kardeşlerinden ayırır.
MAGNA3 32-100 F fiyatı ve stok durumu nerede görülür?
Pomeka ürün sayfasının üst bölümünde güncel KDV dahil fiyat ile stok durumu gösterilir. Teklifte 97924258 kodu teyit edilmelidir; 32-100 adına sahip dişli veya farklı gövdeli ürünler mekanik olarak aynı değildir.
MAGNA3 32-100 F modelindeki F neyi belirtir?
F, bu varyantın flanşlı bağlantıya sahip olduğunu ayırır. Hedef ürün DN 32, PN6/10 ve 220 mm montaj boyundadır. Dişli MAGNA3 modelinden geçişte yalnız hidrolik ad benzerliğine güvenilmemelidir.
MAGNA3 32-100 F için harici motor koruması gerekir mi?
Hayır. Aşırı yük ve blokaj koruması motora entegredir. Buna rağmen harici ana şalter, uygun topraklama, kablo koruması ve güvenli izolasyon elektrik projesinde sağlanmalı; montaj yetkili personel tarafından yapılmalıdır.
MAGNA3 ile MAGNA1 arasındaki temel fark nedir?
MAGNA3; AUTOADAPT, FLOWADAPT, FLOWLIMIT ve daha gelişmiş sensör-kontrol seçenekleri sunar. MAGNA1 daha temel ayarlarla yalın bir çözümdür. Seçim otomasyon şartnamesi ve gerçek hidrolik çalışma noktasına göre yapılmalıdır.
Wilo Stratos MAXO bu ürünün muadili midir?
Wilo Stratos MAXO 32 sınıfında karşılaştırma adayı vardır; ancak tam muadillik ürün kodu, flanş, PN sınıfı, montaj boyu, Q-H eğrisi ve iletişim özellikleri eşleştirilmeden söylenemez. Marka ailesi tek başına yeterli değildir.
