97924259 kodlu Grundfos MAGNA3 32-120 F, DN 32 DIN flanş, PN6/10 basınç sınıfı, 220 mm montaj boyu ve 120 dm maksimum yüksekliği doğrulanmış akıllı sirkülasyon pompasıdır. 15-336 W güç aralığı ile 1 x 230 V, 50 Hz besleme sunar; gerçek Q-H noktası, flanş ölçüsü ve kontrol stratejisi birlikte doğrulanmalıdır.
Son güncelleme: Eylül 2026 · Kaynak kapsamı: Grundfos MAGNA3 resmi servis kılavuzu, veri kitabı, 97924259 ürün datasheeti ve rakip üretici kayıtları.
Fiyat ve stok: Pomeka güncel KDV dahil fiyat ile stok durumunu ürün sayfasının üst alanında gösterir. Teklifte 97924259 kodunu, DN 32 F gövdeyi ve 220 mm boyu birlikte yazmak; G 2″ dişli 32-120 veya DN 40 flanşlı kardeşle karışmayı önler.

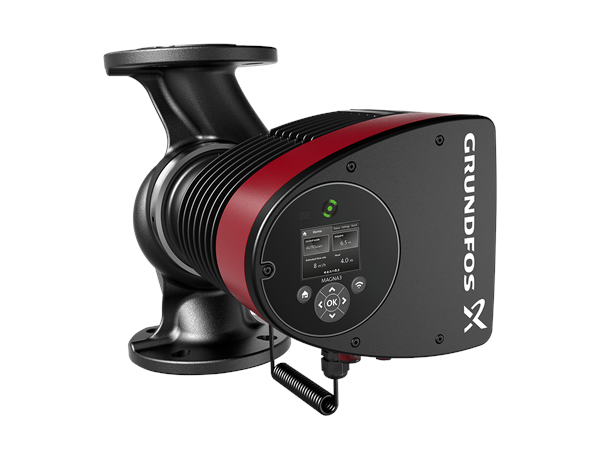

Grundfos MAGNA3 32-120 F Nedir ve Ne İşe Yarar?
Bu model, ıslak rotorlu hidroniği kalıcı mıknatıslı motor, entegre frekans konvertörü, fark basıncı ve sıcaklık sensörleriyle birleştirir. TFT panel yerel kurulum sağlar; isteğe bağlı CIM modülü bina otomasyonuna haberleşme ekleyebilir. Dahili sensörler kontrol kararına veri üretir.
AUTOADAPT uygun basınç ayarını arar; FLOWADAPT bu davranışı debi sınırıyla birleştirir; FLOWLIMIT üst debiyi kısıtlamaya yardım eder. Orantısal basınç, sabit basınç, sabit sıcaklık ve sabit eğri seçenekleri de vardır. Her işlev proje kontrol mantığıyla eşleştirilmelidir.

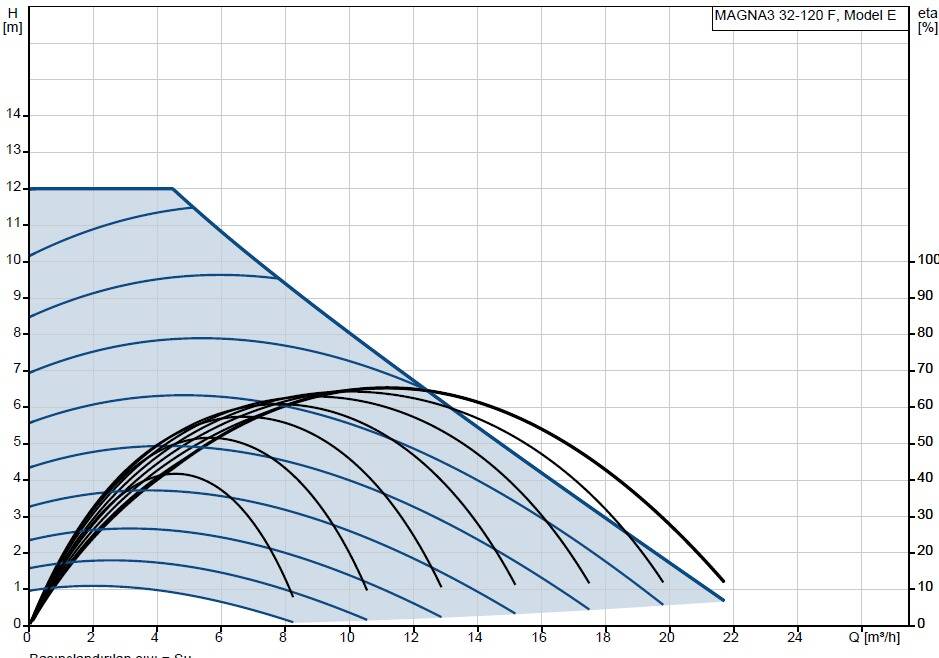

F eki flanşlı bağlantıyı belirtir. 97924259 için DN 32 DIN flanş, PN6/10 ve 220 mm boy birlikte doğrulanır. 120 dm yalnız maksimum yüksekliktir; tasarım debisindeki basma değeri Q-H eğrisinden okunur.
Öne Çıkan Özellikler
- Kimlik: MAGNA3 32-120 F ve 97924259 ürün kodu.
- Mekanik: DN 32 DIN flanş, PN6/10 ve 220 mm montaj boyu.
- Hidrolik sınır: 120 dm maksimum yükseklik.
- Elektrik: 15-336 W, 0.18-1.5 A, 1 x 230 V ve 50 Hz.
- Kontrol: AUTOADAPT, FLOWADAPT, FLOWLIMIT ve geleneksel eğriler.
- Ölçüm: Dahili fark basıncı ve sıcaklık sensörü.
- Verim: 0.18 EEI değeri.
- Fiziksel veri: 15.3 kg net, 17.1 kg brüt ağırlık.
Ne Zaman Bu Model Tercih Edilmeli?
DN 32 flanşlı ve 220 mm boylu ticari ısıtma-soğutma devresinde çalışma noktası 32-120 eğrisi içindeyse; adaptif kontrol, debi sınırı veya otomasyon verisi kullanılacaksa 97924259 değerlendirilir. Ana pompa, karışım devresi, klima yüzeyi ve ısı pompası uygulamaları aile kapsamındadır.
FLOWLIMIT, debinin projedeki üst sınırını aşmaması gereken devrede yararlı olabilir. Sabit sıcaklık modu yalnız sıcaklık geri bildirimi kontrol kararına dönüştüğünde anlamlıdır. CIM modülü gerekiyorsa protokol ve veri noktaları şartnamede açıkça tanımlanmalıdır.
Bu modeli seçmeyin: Hat dişliyse, 220 mm boy uymuyorsa, gelişmiş işlevler kullanılmayacaksa veya daha küçük pompa gerçek görev noktasını karşılıyorsa. Agresif sıvı ya da kullanım sıcak suyu görevinde gövde malzemesi ayrıca incelenir.
32-120 F ile Dişli 32-120 Arasındaki Ayrım
97924259 DN 32 flanş ve 220 mm boy taşır. 98609707 kodlu dişli 32-120 ise G 2″ ve farklı montaj boyundadır. Hidrolik adın aynı olması mekanik değiştirilebilirlik anlamına gelmez; port ve ürün kodu etiket üzerinden doğrulanmalıdır.
Dişli hatta flanşlı ürün takmak adaptör, boru boyu ve eksen değişikliği gerektirir. Bu tadilat basınç kaybını ve servis alanını etkileyebilir. Doğru gövde seçimi, adaptörle sonradan çözmekten daha güvenli ve ekonomiktir.
DN 32 ile DN 40 Flanşlı Kardeş Arasında Karar
97924259 DN 32 ve 220 mm; 97924270 ise DN 40 ve farklı boy sınıfındadır. Her iki model 120 adını taşısa bile boru hızı, flanş ve gövde ölçüsü farklıdır. Proje boru çapı yalnız pompa portuna uydurulmaz; tasarım debisine göre seçilir.
DN 40'a gereksiz büyütme düşük hız ve ek adaptör maliyeti, DN 32'de aşırı debi ise yüksek kayıp oluşturabilir. Pompa ile boru çapı birlikte hesaplanmalı; yalnız stokta olan gövdeye göre karar verilmemelidir.
AUTOADAPT ve FLOWLIMIT Kararı
AUTOADAPT değişken yükü izleyip basınç ayarını uyarlar. FLOWLIMIT için girilecek sınır tasarım debisinden türetilmelidir. Rastgele düşük sınır uzak tüketiciyi beslemeyebilir; yüksek sınır ise dengeleme amacını bozar.
Kontrol vanası ve pompa algoritması birbirine karşı çalışıyorsa avlanma, ses ve sıcaklık dalgalanması görülebilir. Devreye alma raporu seçili modu, ayarı, ölçülen debiyi ve uzak devre sonucunu içermelidir.
Wilo Stratos MAXO ve Retrofit Kararı
Araştırmadaki Wilo Stratos MAXO 32 sınıfı yakın rakiptir, ancak 97924259 için tam mekanik muadil olduğu kanıtlanmamıştır. Flanş, 220 mm boy, Q-H eğrisi, sensör ve haberleşme paketi tam ürün koduyla karşılaştırılmalıdır.
Grundfos araştırmasındaki doğrulanmış retrofit ilişkisi dişli 180 mm ürünlere aittir; bu flanşlı varyanta taşınamaz. Eski pompanın portu, PN sınıfı, boyu ve görev noktası ölçülmeden doğrudan değişim taahhüdü verilmemelidir.
Türkiye'de Kullanım, Fiyat ve Servis Notları
Manyetit, hava, kirli filtre ve dengesiz vana ayarı yeni pompanın performansını düşürebilir. Montajdan önce devre temizlenmeli, genleşme sistemi ve su kalitesi kontrol edilmelidir. Akıllı kontrol hidrolik kirliliği gidermez.
Pomeka canlı stok ve KDV dahil fiyatı ticari kararı destekler. Servis kaydında 97924259, seçili mod, alarm kodu, ölçülen debi, sıcaklık farkı ve CIM bilgisi verilmelidir. Böylece gövde, hidrolik ve otomasyon sorunu ayrılır.
Montaj / Kullanım İpuçları
- DN 32 DIN flanşı, PN6/10 sınıfını ve 220 mm boyu ölçün.
- Motor milini yatay tutup flanşları boru gerilimi olmadan hizalayın.
- Sistemi doldurun ve havasını alın; pompayı kuru çalıştırmayın.
- 1 x 230 V, 50 Hz beslemeyi uygun ayırma ve topraklamayla kurun.
- FLOWLIMIT değerini proje debisinden türetin.
- CIM kullanılıyorsa protokol ile veri noktalarını test edin.
- İlk işletmede debi, vana sesi ve alarm geçmişini kaydedin.
Yaygın Arızalar ve İlk Kontroller
| Belirti | Olası neden | İlk güvenli işlem |
|---|
| Kod 51 blokaj | Çarkta yabancı madde | Enerjiyi kesin; hidrolik kısmı temizletin. |
| Kod 57 kuru çalışma | Girişte su yok veya hava var | Sistemi doldurup havasını alın. |
| Kod 64 motor sıcaklığı | Stator aşırı sıcak | Pompayı zorlamadan servis isteyin. |
| Kod 40/75 düşük gerilim | Besleme alt sınırın altında | 1 x 230 V hattı yük altında ölçtürün. |
| Kod 74 aşırı gerilim | Besleme üst sınırın üzerinde | Pano ve şebekeyi kontrol ettirin. |
| Flanş sızıntısı | Conta veya hizalama sorunu | Pompayı durdurup gerilimsiz montaj yapın. |
Teknik Özellikler
| Özellik | Doğrulanmış değer |
|---|
| Model | Grundfos MAGNA3 32-120 F |
| MPN | 97924259 |
| Bağlantı | DN 32 DIN flanş |
| Basınç sınıfı | PN6/10 |
| Montaj boyu | 220 mm |
| Maksimum yükseklik | 120 dm |
| Güç girişi | 15-336 W |
| Akım aralığı | 0.18-1.5 A |
| Enerji verimlilik endeksi | 0.18 EEI |
| Şebeke frekansı | 50 Hz |
| Nominal gerilim | 1 x 230 V |
| Net ağırlık | 15.3 kg |
| Brüt ağırlık | 17.1 kg |
| EAN | 5710626493340 |
| Sensörler | Dahili fark basıncı ve sıcaklık |
Sıkça Sorulan Sorular (SSS)
97924259 hangi Grundfos MAGNA3 modelidir?
97924259, Grundfos MAGNA3 32-120 F flanşlı sirkülasyon pompasının ürün kodudur. DN 32 DIN flanş, PN6/10, 220 mm boy ve 120 dm maksimum yükseklik bu varyantı tanımlar.
MAGNA3 32-120 F fiyat ve stok bilgisi nerede görünür?
Pomeka ürün sayfasının üst bölümünde güncel KDV dahil fiyat ve stok durumu gösterilir. Siparişte 97924259 kodunu, DN 32 flanşı ve 220 mm boyu doğrulayarak dişli ya da DN 40 kardeşlerle karışmayı önleyin.
Flanşlı ve dişli 32-120 aynı pompa mıdır?
Hayır. 97924259 DN 32 flanş ve 220 mm boy taşır; dişli kardeş G 2″ ve farklı montaj ölçüsündedir. Hidrolik ad yakın olsa bile port ile gövde doğrudan değiştirilemez.
FLOWLIMIT değeri nasıl seçilir?
FLOWLIMIT sınırı proje debisinden türetilmeli ve devreye almada uzak tüketici sonucu izlenmelidir. Rastgele düşük sınır yetersiz ısı veya soğutma, gereksiz yüksek sınır ise dengeleme amacının kaybına yol açabilir.
Wilo Stratos MAXO doğrudan muadil midir?
Araştırmada yakın Wilo sınıfı bulunur; fakat tam mekanik eşleşme kanıtlanmamıştır. Hedef Wilo ürün kodunda DN 32 flanş, 220 mm boy, Q-H eğrisi, sensörler ve haberleşme özellikleri ayrıca doğrulanmalıdır.
MAGNA3 kod 57 uyarısında ne yapılır?
Kod 57 kuru çalışma alarmıdır. Pompa girişinde su olmaması veya aşırı hava buna yol açabilir. Sistemi doldurup havasını alın, giriş koşulunu düzeltin; sorun sürerse yetkili servis incelemesi isteyin.
