97924270 kodlu Grundfos MAGNA3 40-120 F, DN 40 DIN flanş, PN6/10 basınç sınıfı, 250 mm montaj boyu ve 120 dm maksimum yüksekliği doğrulanmış akıllı sirkülasyon pompasıdır. 17-440 W güç aralığı ile 1 x 230 V, 50 Hz besleme sunar; gerçek Q-H noktası, kontrol stratejisi ve flanş ölçüsü birlikte doğrulanmadan seçilmemelidir.
Son güncelleme: Eylül 2026 · Kaynak kapsamı: Grundfos MAGNA3 resmi servis kılavuzu, aile veri kitabı, 97924270 datasheeti ve rakip üretici sayfaları.
Fiyat ve stok: Pomeka güncel KDV dahil fiyatı ve stok durumunu ürün kaydının üst bölümünde gösterir. Teklifte 97924270, MAGNA3 40-120 F, DN 40 ve 250 mm bilgilerini birlikte kullanmak; 32-120 F ya da G 2″ dişli kardeşlerin yanlış seçilmesini önler.
Grundfos MAGNA3 40-120 F Nedir ve Ne İşe Yarar?

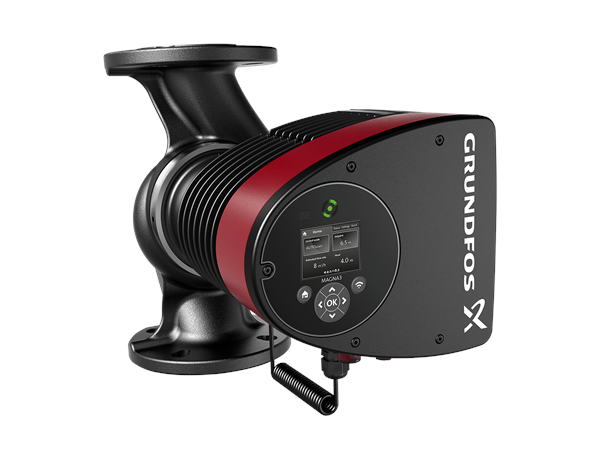

MAGNA3 40-120 F, ıslak rotorlu pompa hidroniğini kalıcı mıknatıslı motor, entegre frekans konvertörü, fark basıncı ve sıcaklık sensörleriyle birleştirir. TFT ekran yerel devreye alma sağlar; isteğe bağlı CIM modülü bina otomasyonuna haberleşme ekleyebilir. Modüle hazır olması, modülün ürünle birlikte takılı olduğu anlamına gelmez.
AUTOADAPT sistemin basınç davranışına uyum arar; FLOWADAPT bunu debi sınırıyla birleştirir; FLOWLIMIT üst debinin aşılmasını azaltmaya yardım eder. Orantısal basınç, sabit basınç, sabit sıcaklık ve sabit eğri de seçilebilir. Kontrol işlevleri yanlış boylandırılmış boruyu ya da tıkalı filtreyi düzeltmez.

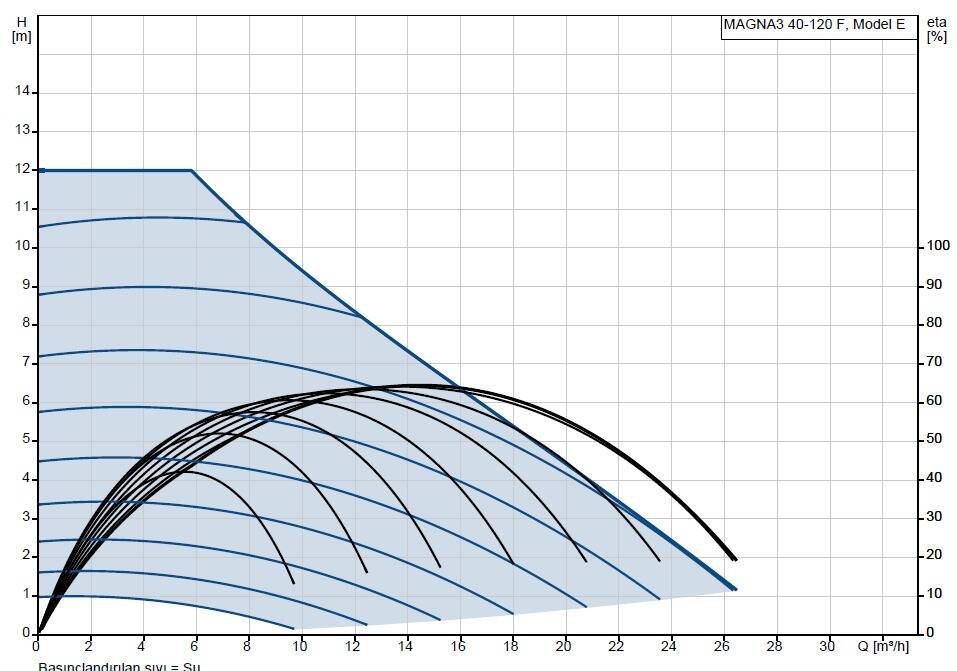

F eki flanşlı gövdeyi belirtir. 97924270 için DN 40 DIN flanş, PN6/10 ve 250 mm yüzeyler arası boy birlikte kontrol edilmelidir. 120 dm maksimum değer, bütün debilerde garanti edilen basma değildir; gerçek çalışma noktası üretici eğrisi üzerinde doğrulanır.
Öne Çıkan Özellikler
- Kimlik: MAGNA3 40-120 F ve 97924270 ürün kodu.
- Mekanik: DN 40 DIN flanş, PN6/10 sınıfı ve 250 mm boy.
- Hidrolik sınır: 120 dm maksimum yükseklik.
- Elektrik: 17-440 W güç, 0.19-1.95 A akım ve 1 x 230 V, 50 Hz.
- Akıllı kontrol: AUTOADAPT, FLOWADAPT, FLOWLIMIT ve geleneksel kontrol eğrileri.
- Dahili ölçüm: Fark basıncı ve sıcaklık sensörü.
- Verim: Ürün datasheetinde 0.18 EEI.
- Fiziksel veri: 16.1 kg net, 17.6 kg brüt ağırlık.
Ne Zaman Bu Model Tercih Edilmeli?
DN 40 flanşlı ticari ısıtma veya soğutma devresinde 250 mm montaj boyu bulunuyor, çalışma noktası 40-120 eğrisi içinde kalıyor ve adaptif kontrol ya da otomasyon verisi gerçekten kullanılacaksa 97924270 değerlendirilir. Ana pompa, karışım devresi, klima yüzeyi, ısı pompası ve güneş ısıtma üretici uygulamaları arasındadır.
FLOWLIMIT, debiyi fiziksel kısma vanasıyla sınırlayan bazı yenileme projelerinde yararlı olabilir. Sabit sıcaklık, sıcaklık geri bildiriminin proses kararına dönüştüğü devrede anlam kazanır. Bina otomasyonunda kullanılacak protokol, alarm listesi ve veri noktaları devreye almadan önce tanımlanmalıdır.
Bu modeli seçmeyin: Hat dişliyse, 250 mm boy yoksa, gelişmiş kontrol işlevleri kullanılmayacaksa veya daha küçük pompa gerçek görev noktasını karşılıyorsa. Kullanım sıcak suyu ya da agresif sıvı görevinde gövde malzemesi ayrıca doğrulanmalıdır.
40-120 F ile 32-120 F Arasındaki Ayrım
Her iki isimde 120 ve F bulunması ürünleri aynı yapmaz. 97924270, DN 40 ve 250 mm montaj boylu varyanttır. 32 serisinin bağlantısı ve boyu farklı olabilir. Pompa odasında yalnız ön paneldeki hidrolik adı okumak yerine etiket kodu ve flanş ölçüsü kaydedilmelidir.
Yanlış küçük flanşı adaptörle büyütmek boru hızını, kayıpları ve gövde yükünü değiştirir. Doğru ürün kodu karşı flanş, conta, cıvata ve boru ekseninin birlikte eşleştiğini göstermelidir. 16.1 kg gövde için sökme ve taşıma alanı da planlanır.
FLOWLIMIT ve AUTOADAPT Kararı
AUTOADAPT değişken yükte uygun basınç ayarını arar. FLOWADAPT bu öğrenme mantığını debi sınırıyla birleştirir. FLOWLIMIT ise doğrudan üst debi sınırı uygular. Tasarım debisi bilinmeden rastgele sınır girmek uzak devrenin beslenmesini bozabilir; ayar proje hesabından türetilmelidir.
Termostatik vanalı sistemde orantısal basınç, kararlı fark basıncı isteyen kollektörde sabit basınç başlangıç adayıdır. Pompa ve kontrol vanası birbirine karşı çalışıyorsa avlanma ve ses oluşabilir. Devreye alma raporunda seçilen mod, ayar ve uzak tüketici sonucu yer almalıdır.
MAGNA1 ve Wilo Stratos MAXO ile Karşılaştırma
MAGNA1 temel kontrol kademeleriyle yalın işletmeye, MAGNA3 ise sensör ve adaptif işlevlerle ayrıntılı optimizasyona yönelir. Otomasyon şartnamesi veri kullanmayacaksa üst platform gereksiz olabilir. Debi sınırı, sıcaklık kontrolü ve haberleşme gerekiyorsa MAGNA3 avantaj sağlar.
Araştırmadaki Wilo Stratos MAXO örnekleri DN25 ve DN32 sınıfındadır; DN 40 97924270 için doğrudan muadil değildir. Hedef Wilo ürün kodunda flanş, 250 mm boy, Q-H eğrisi, sensör ve haberleşme özellikleri ayrıca doğrulanmalıdır.
Retrofit ve Mevcut Sistem Kontrolü
Araştırmanın doğrulanmış MAGNA3 retrofit örneği G 1 1/2 veya G 2″ dişli, 180 mm sınıfındadır. Bu flanşlı DN 40 varyanta aynı sonuç aktarılamaz. Eski pompanın tam kodu, flanş standardı, boyu, PN sınıfı ve çalışma noktası ölçülmelidir.
Yeni pompa ilk anda maksimum ayara alınmamalıdır. Eski sistemdeki balans, kirli filtre veya yanlış vana konumu önce düzeltilir. Retrofit başarısı yalnız fiziksel montajla değil, değişken yükte sessiz çalışma ve uzak devrenin yeterli beslenmesiyle doğrulanır.
Türkiye'de Kullanım, Fiyat ve Servis Notları
Eski kazan dairesinde manyetit, hava ve gerilim kalitesi akıllı pompanın davranışını etkileyebilir. Pislik tutucu temizlenmeli, sistem havası alınmalı ve genleşme düzeni kontrol edilmelidir. Etilen glikol karışımı veya sert su varsa üretici sıvı sınırları ayrıca uygulanır.
Pomeka canlı stok ve KDV dahil fiyatı ticari kararı destekler. Servis kaydında 97924270, seçili mod, ölçülen debi, sıcaklık farkı, alarm kodu ve CIM modülü bilgisi paylaşılmalıdır. Böylece hidrolik, elektronik ve haberleşme sorunu ayrılır.
Montaj / Kullanım İpuçları
- DN 40 DIN flanşı, PN6/10 sınıfını ve 250 mm boyu fiziksel olarak ölçün.
- Motor milini yatay tutun; flanşları boru gerilimi olmadan hizalayın.
- Sistemi doldurup havasını alın; pompayı kuru çalıştırmayın.
- 1 x 230 V, 50 Hz besleme için ana şalter, topraklama ve ayırma sağlayın.
- FLOWLIMIT değerini proje debisinden türetin; fabrika ayarını nihai kabul etmeyin.
- CIM gerekiyorsa modülün takılı olduğunu ve protokol eşleşmesini doğrulayın.
- İlk işletmede alarm geçmişi, debi, sıcaklık farkı ve vana sesini kaydedin.
Yaygın Arızalar ve İlk Kontroller
| Belirti | Olası neden | İlk güvenli karar |
|---|
| Kod 51 blokaj | Çarkta yabancı madde | Enerjiyi kesin; hidrolik kısmı temizletin. |
| Kod 57 kuru çalışma | Girişte su yok veya aşırı hava | Sistemi doldurup havasını alın; emiş koşulunu düzeltin. |
| Kod 64 motor sıcaklığı | Stator aşırı sıcak | Pompayı zorlamayın; servis ölçümü yaptırın. |
| Kod 40/75 düşük gerilim | Besleme alt sınırın altında | 1 x 230 V hattı yük altında ölçtürün. |
| Kod 74 aşırı gerilim | Besleme üst sınırın üzerinde | Pano ve şebeke korumasını kontrol ettirin. |
| Flanş sızıntısı | Conta, hizalama veya boru gerilimi | Pompayı durdurup flanşı gerilimsiz yeniden kurun. |
Teknik Özellikler
| Özellik | Doğrulanmış değer |
|---|
| Model | Grundfos MAGNA3 40-120 F |
| MPN | 97924270 |
| Bağlantı | DN 40 DIN flanş |
| Basınç sınıfı | PN6/10 |
| Montaj boyu | 250 mm |
| Maksimum yükseklik | 120 dm |
| Güç girişi | 17-440 W |
| Akım aralığı | 0.19-1.95 A |
| Enerji verimlilik endeksi | 0.18 EEI |
| Şebeke frekansı | 50 Hz |
| Nominal gerilim | 1 x 230 V |
| Net ağırlık | 16.1 kg |
| Brüt ağırlık | 17.6 kg |
| EAN | 5710626493456 |
| Kontrol paneli | TFT ekran |
| Sensörler | Dahili fark basıncı ve sıcaklık |
Sıkça Sorulan Sorular (SSS)
97924270 hangi Grundfos MAGNA3 modelidir?
97924270, Grundfos MAGNA3 40-120 F flanşlı sirkülasyon pompasının ürün kodudur. DN 40 DIN flanş, PN6/10 sınıfı, 250 mm montaj boyu ve 120 dm maksimum yükseklik bu varyantı tanımlar.
MAGNA3 40-120 F fiyat ve stok bilgisi nerede görünür?
Pomeka ürün sayfasının üst bölümünde güncel KDV dahil fiyat ve stok durumu gösterilir. Siparişte 97924270 kodunu, DN 40 flanşı ve 250 mm boyu doğrulayarak 32 serisi veya dişli kardeşlerle karışmayı önleyin.
FLOWLIMIT ne zaman kullanılmalıdır?
FLOWLIMIT, tesisatta debinin proje üst sınırını aşmamasına yardım eder. Değer rastgele girilmemeli; tasarım debisinden türetilmeli ve uzak tüketici sonucu izlenmelidir. Yanlış sınır, sistemin yeterli ısı veya soğutma taşımasını engelleyebilir.
40-120 F ile 32-120 F aynı mıdır?
Hayır. Hidrolik ad ve F eki benzer olsa da 97924270 DN 40 ve 250 mm montaj boylu üründür. Diğer varyantın portu ve boyu farklı olabilir; tam kod ve flanş ölçüsü olmadan değişim yapılmamalıdır.
Eski dişli MAGNA yerine bu flanşlı ürün takılır mı?
Doğrudan değil. Araştırmadaki doğrulanmış retrofit ilişkisi dişli ve 180 mm sınıfına aittir; 97924270 flanşlı DN 40 üründür. Karşı flanş, 250 mm boy, boru ekseni ve çalışma eğrisi yeniden tasarlanmalıdır.
MAGNA3 kod 57 uyarısı neyi gösterir?
Kod 57 kuru çalışma alarmıdır; pompa girişinde su bulunmaması veya sıvıda aşırı hava buna yol açabilir. Sistemi doldurup havasını alın ve giriş koşulunu düzeltin; sorun sürerse yetkili servis incelemesi isteyin.
