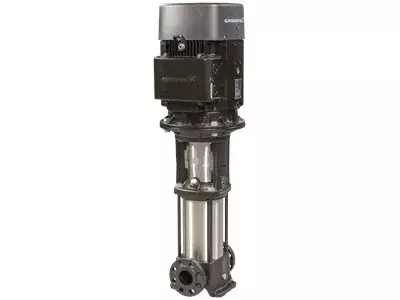

96501898 kodlu Grundfos CR 15-7 A-F-A-E-HQQE 3x400D 50Hz, 17 m³/h anma debisi, 77.9 m anma basması ve 7 adet kademesi doğrulanmış dikey çok kademeli pompadır. 5.5 kW motorlu bu varyant; temiz sıvı basınçlandırma, su transferi ve uyumlu proses hatlarında gerçek çalışma noktası, emiş koşulu, 16 bar sistem sınırı ve elektrik beslemesi birlikte kontrol edilerek seçilir.
Son güncelleme: Eylül 2026 · Kaynak: Grundfos resmî ürün verileri ve kurulum literatürü.
Fiyat, stok ve tedarik
Pomeka ürün kaydının üst bölümünde güncel KDV dahil fiyat ile stok durumu gösterilir. Teklif ve siparişte 96501898 kodunu, CR 15-7 A-F-A-E-HQQE 3x400D 50Hz tanımını ve bağlantı biçimini birlikte doğrulamak yanlış varyant seçimini önler.
Grundfos CR 15-7 A-F-A-E-HQQE 3x400D 50Hz Nedir ve Ne İşe Yarar?
Bu ürün giriş ve çıkış ağızları aynı düzlemde bulunan, kendinden emişsiz dikey çok kademeli santrifüj pompadır.
Uygulama adı tek başına seçim ölçütü değildir. Tasarım debisi, toplam dinamik yükseklik, emiş basıncı, sıvı sıcaklığı, malzeme uyumu ve minimum akış birlikte değerlendirilir.
Anma noktası
17 m³/h debi, 77.9 m basma.
Kademe yapısı
7 adet dikey kademe.
Motor
5.5 kW, 3 x 380-415 D V.
Kimlik
MPN 96501898.
Öne Çıkan Özellikler
- Ürün kimliği: 96501898 kodu teklif, sipariş ve servis kaydını bu varyanta bağlar.

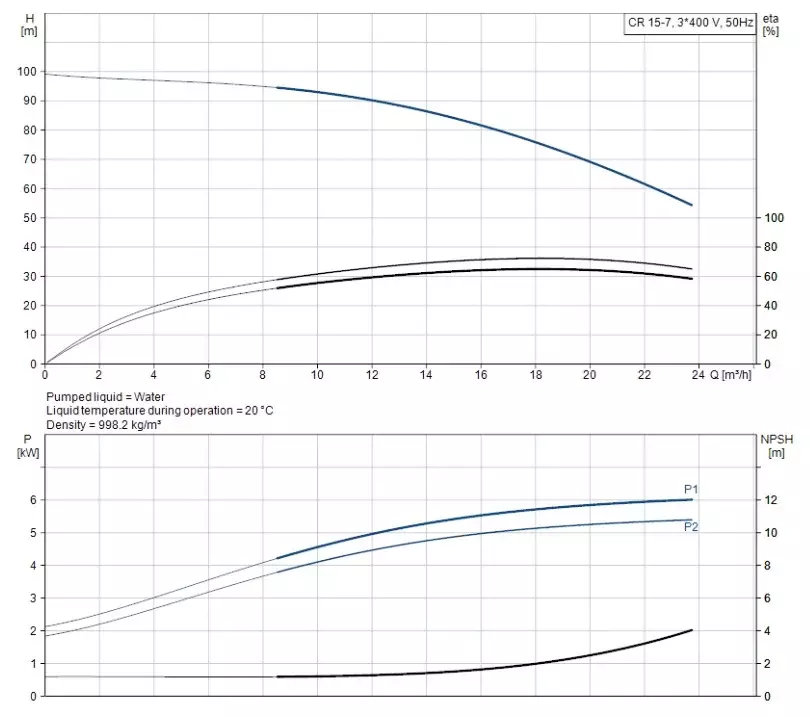

- Hidrolik referans: 17 m³/h anma debisi ve 77.9 m anma basması Q-H eğrisiyle birlikte okunur.
- Kademe paketi: 7 adet yapı, aynı gövde ailesindeki basınç alanını belirleyen temel ayrımdır.
- Motor verisi: 5.5 kW güç, 3 x 380-415 D V besleme ve 11 A anma akımı pano hesabında birlikte kullanılır.
- Basınç sınırı: 16 bar maksimum çalışma basıncı pompa, boru ve armatürlerin ortak sınırıyla karşılaştırılır.
Ne Zaman Bu Model Tercih Edilmeli?
CR15-7 yüksek debili ana hatlarda güçlü basınç üretmek için değerlendirilir.
Motor yol verme akımı pano, kontaktör ve koruma koordinasyonunda önemlidir. Elektrik bağlantısı etiket gerilimine göre yapılmalı, faz sırası ve dönüş yönü ilk güvenli çalıştırmada kontrol edilmelidir.
- Uygundur: Temiz sıvıda hesaplanmış debi-basma noktası üretici eğrisinin kararlı işletme alanında kalıyorsa değerlendirilir.
- Uygun değildir: Katı parçacıklı, lifli, malzemeyle uyumsuz veya kendinden emiş gerektiren uygulamalarda bu ürün doğrudan seçilmemelidir.
- Ek doğrulama gerekir: Sürekli kısma, düşük emiş basıncı ya da geniş değişken talep varsa kontrol yöntemi ve pompa boyutu yeniden incelenmelidir.
Bu Model Sizin Sisteminize Uyar mı?
CR seçiminde belirleyici olan, pompanın Q-H eğrisi ile tesisatın kendi direnç eğrisinin kesiştiği çalışma noktasıdır.
Yüksek Debili Hatta Emiş Güvenliği
CR15-7 yüksek debili ana hatlarda güçlü basınç üretmek için değerlendirilir.
Motor yol verme akımı pano, kontaktör ve koruma koordinasyonunda önemlidir. Elektrik bağlantısı etiket gerilimine göre yapılmalı, faz sırası ve dönüş yönü ilk güvenli çalıştırmada kontrol edilmelidir.
96501898 Hangi Eski Modelin Yerine Takılır?
| Eski model / aile | Ölçüsel gerekçe | Dikkat |
|---|
| Grundfos CRI 15 / CRN 15 (DIN-FGJ flanşlı, paslanmaz taban) → CR 15 (DIN/FJ) ile ölçüsel drop-in | Resmi montaj kılavuzunun Ek A.4 boyut tablosunda CR 15 ve CRI/CRN 15 aynı DIN-FGJ sırasında rakor arası boy L=300 mm ve rakor ekseni yüksekliği H=90 mm ile aynı DN 50 bağlantıyı paylaşır; boru hattı değiştirilmeden geçiş yapılabilir. Yalnız taban plakası ikinci ölçüsü farklıdır (CR 15: L2=176 mm; CRI/CRN 15: L2=200 mm, ∅=13 mm), ankraj delikleri buna göre. | Hidrolik eğri, toplam yükseklik, flanş yüzeyi, ankraj ve motor beslemesi sahada ayrıca doğrulanmalıdır. |
| Grundfos CR 15 ↔ CR 20 — DIN-FGJ ve oval bağlantıda ÖLÇÜSEL OLARAK BİREBİR AYNI gövde büyüklüğü | Aynı Ek A.4 tablosunda CR 15 ve CR 20'nin DIN-FGJ satırı birebir eşleşir: L=300 mm, H=90 mm, DN=50, taban plakası L1xL2=130x176 mm, B1xB2=215x256 mm, ∅=13,5 mm. Oval bağlantı satırında da ikisi aynıdır: L=200 mm, H=90 mm, D=Rp 2". Bu, aynı temel/boru tesisatı üzerinde CR 15 yerine CR 20 (veya tersi) monte edilebileceği anlamına gelir — debi/basma yüksekliği. | Hidrolik eğri, toplam yükseklik, flanş yüzeyi, ankraj ve motor beslemesi sahada ayrıca doğrulanmalıdır. |
| UYARI — Grundfos CR 10 ile CR 15 ÖLÇÜSEL OLARAK DEĞİŞTİRİLEMEZ | CR 10'un DIN-FGJ rakor arası boyu L=280 mm, rakor ekseni yüksekliği H=80 mm, bağlantısı DN 40'tır; CR 15'te ise L=300 mm, H=90 mm ve DN 50'dir. Boru tesisatı ve ankraj delikleri değiştirilmeden CR 10 yerine CR 15 (veya tersi) monte edilemez (bkz. Grundfos_CR10.json retrofit bölümü, aynı kaynaktan çapraz doğrulama). | Hidrolik eğri, toplam yükseklik, flanş yüzeyi, ankraj ve motor beslemesi sahada ayrıca doğrulanmalıdır. |
CR 15-7 A-F-A-E-HQQE 3x400D 50Hz mi, Markalar Arası Alternatif mi?
| Marka | Aday seri | Karar ölçütü |
|---|
| Xylem / Lowara | e-SV serisi, 15SV01-15SV04... (CR 15 muadili, 15 m³/h nominal debi kademesi, literal model kodu "15SV") | Aynı sınıfta adaydır; Q-H noktası, flanş, salmastra, motor ve toplam boyut eşitlenmeden doğrudan muadil sayılmaz. |
| Wilo | Helix V16... serisi (CR 15 sınıfına en yakın yayımlanmış nominal debi kademesi; Wilo'da tam "15" modeli yok, "16" en yakın sınıf, örn. HELIX V16… PN16) | Aynı sınıfta adaydır; Q-H noktası, flanş, salmastra, motor ve toplam boyut eşitlenmeden doğrudan muadil sayılmaz. |
| EBARA | EVMS 15 (CR 15 muadili, 15 m³/h nominal debi kademesi, literal model kodu "EVMS 15") | Aynı sınıfta adaydır; Q-H noktası, flanş, salmastra, motor ve toplam boyut eşitlenmeden doğrudan muadil sayılmaz. |
Türkiye'de Kullanım Notları
CR 15-7 A-F-A-E-HQQE 3x400D 50Hz için 3 x 380-415 D V besleme, motor etiketi ve saha şebekesiyle eşleştirilmelidir.
Pomeka'da görülen güncel KDV dahil fiyat ve stok, satın alma anındaki ticari referanstır. Toplam maliyete karşı flanş, conta, vana, kaide, pano ve devreye alma dahil edilmelidir.
Montaj / Kullanım İpuçları
- Pompa beton temel üzerine monte edilmelidir.
- Temel, taban çerçevesini her yönde en az 100 mm aşmalı.
- Pompanın her iki tarafına, sistemi boşaltmadan sökülüp bakım yapılabilmesi için izolasyon (kesme) vanası takılmalıdır
- Gürültü/titreşimi azaltmak için: temelin altına titreşim takozu veya Sylomer® plaka konabilir, pompanın her iki yanına kompansatör takılabilir
- CR 15 için boru bağlantı tipi DIN-FGJ, giriş/çıkış ölçüsü DN 50.
Yaygın Arızalar ve Belirtileri
| Belirti | Olası neden | İlk güvenli kontrol |
|---|
| Motor çalıştırıldığında dönmüyor | Besleme arızası. | Beslemeyi bağla. |
| Enerji verilir verilmez motor koruma şalteri atıyor | Sigorta atmış veya şalter açmış. | Sigortayı değiştir/şalteri resetle. |
| Motor koruma şalteri zaman zaman atıyor | Şalterin aşırı yük ayarı çok düşük. | Şalter ayarını doğru yap. |
Teknik Özellikler
| Özellik | Doğrulanmış değer |
|---|
| Ürün kodu (MPN) | 96501898 |
| EAN numarası | 5700396231426 |
| Anma debi (Rated flow, örnek çalışma noktası) | 17 m³/h |
| Anma basma yüksekliği (Rated head) | 77.9 m |
| Kademe sayısı | 7 adet |
| Motor gücü P2 | 5.5 kW |
| Nominal gerilim | 3 x 380-415 D V |
| Nominal akım | 11 A |
| Koruma sınıfı (IEC 34-5) | 55 (Protect. water jets/dust) |
| Maksimum çalışma basıncı | 16 bar |
| Giriş/çıkış bağlantı ölçüsü | DN 50 |
| Net ağırlık (MPN'e özel datasheet) | 102 kg |
Sıkça Sorulan Sorular (SSS)
96501898 ürün kodu nedir?
96501898, Grundfos CR 15-7 A-F-A-E-HQQE 3x400D 50Hz pompasının tam ürün kodudur. 17 m³/h anma debisi, 77.9 m anma basması, 7 adet kademe ve 5.5 kW motor bu varyantı ayırt eder.
CR 15-7 A-F-A-E-HQQE 3x400D 50Hz fiyatı nedir ve nereden alınır?
Pomeka ürün kaydının üst bölümünde 96501898 için güncel KDV dahil fiyat ve stok durumu gösterilir. Siparişten önce model, ürün kodu, bağlantı ve motor beslemesi aynı teklif üzerinde doğrulanmalıdır.
Grundfos CRI 15 / CRN 15 (DIN-FGJ flanşlı, paslanmaz taban) → CR 15 (DIN/FJ) ile ölçüsel drop-in yerine takılır mı?
Yalnız ürün ailesi veya nominal değer benzerliği doğrudan değişim kanıtı değildir. 96501898 için Q-H çalışma noktası, flanş yüzeyi, ankraj, toplam yükseklik, salmastra ve elektrik bağlantısı mevcut pompayla karşılaştırılmalıdır.
CR 15-7 A-F-A-E-HQQE 3x400D 50Hz Türkiye'de garantili mi, servisi var mı?
Pomeka, 96501898 ürününü güncel stok bilgisi ve geçerli ticari garanti koşullarıyla listeler. Servis talebinde ürün kodu, motor etiketi, sıvı bilgisi, ölçülen emiş-basma basıncı ve arıza belirtisi birlikte paylaşılmalıdır.
CR 15-7 A-F-A-E-HQQE 3x400D 50Hz hangi çalışma noktası için seçilir?
Ön seçimde 17 m³/h anma debisi ile 77.9 m anma basması referans alınır; gerçek tasarım debisi ve toplam dinamik yükseklik üretici Q-H eğrisinde aynı noktada doğrulanmadan kesin seçim yapılmamalıdır.
CR 15-7 A-F-A-E-HQQE 3x400D 50Hz basınç üretmiyorsa ilk ne kontrol edilir?
Enerji güvenliği sağlandıktan sonra dönüş yönü, pompanın sıvıyla doldurulması, emişte hava kaçağı, kapalı vana, tıkalı filtre ve çek valf incelenir. Koruma sürekli resetlenmeden gerilim, akım ve basınç ölçümleri servis için kaydedilmelidir.
Birlikte Kullanılması Tavsiye Edilen Ürünler
Kesme ve çek valfleri, uygun karşı flanş ile conta, titreşim izleme ekipmanı, manometreler ve motor koruma elemanları proje şartlarına göre birlikte değerlendirilir. Aksesuar seçimi ürün kodu ve saha bağlantısı doğrulanarak yapılmalıdır.
Kaynaklar
- S6 · GRUNDFOS DATA BOOKLET — CR 15-7 A-F-A-E-HQQE 3x400D 50Hz, Grundfos pump 96501898 (eski Grundfos CAPS çıktısı [2013.03.059], Lenntech.com aynası)
- S13 · GRUNDFOS: CR, CRI, CRN 50 Hz IEC — Vertical multistage centrifugal pumps, Data booklet (resmi Grundfos literatür sunucusu; Ürün Aralığı, Tip Anahtarı, Uygulama Alanları, Çalışma Koşulları ve CR15-1→CR15-17 tam Boyut/Ağırlık tablosu)
- S14 · GRUNDFOS: CR, CRI, CRN 1s-255 50/60 Hz IEC — Installation and operating instructions (montaj/temel formülü, Ek A.4 Boyutlar — CR15 satırı + CR15↔CR20 karşılaştırması, Ek A.5 Ses basınç seviyesi, maks. giriş basıncı tablosu, Bölüm 10 Arıza bulma)
