96513383 kodlu Grundfos CR 5-12, 5.8 m³/h anma debisi, 61.2 m anma basma yüksekliği ve 81.7 m maksimum basması doğrulanmış dikey çok kademeli pompadır. 12 kademeli, 2.2 kW IE3 motorlu bu FGJ varyant; tasarım noktası, 25 bar sınırı, sıvı uyumu, emiş koşulu ve harici motor koruması birlikte doğrulanarak seçilmelidir.
Son güncelleme: Eylül 2026 · Kaynak kapsamı: 96513383 ürün datasheeti, resmi CR aile boyut tablosu ve kurulum kılavuzu.
Fiyat ve stok: Pomeka sayfanın üst bölümünde güncel KDV dahil fiyat ile stok durumunu gösterir. Teklifte 96513383 tam kodunu, CR 5-12 adını, DN 25/32 FGJ kombine flanşı, PN 25 sınıfını ve 380-415D V motor bağlantısını birlikte yazmak benzer kademeli CR5 ürünlerinin karışmasını önler.
Grundfos CR 5-12 Nedir ve Ne İşe Yarar?

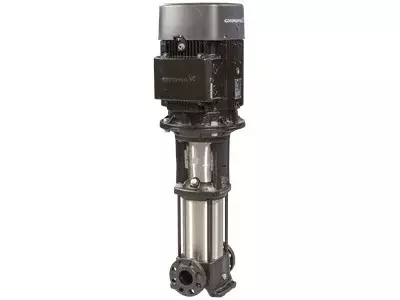

CR 5-12, emiş ve basma portları aynı yatay eksende bulunan, kendinden emişsiz dikey çok kademeli santrifüj pompadır. 12 çark kademesi temiz sıvının basıncını ardışık yükseltir. Orta debide daha yüksek basma isteyen su temini, filtre besleme, yıkama, basınçlandırma ve endüstriyel transfer görevlerinde aday olarak değerlendirilir.
A-FGJ-A-E-HQQE tip dizilimi standart CR malzeme ve bağlantı düzenini tanımlar. Dökme demir taban, AISI 304 paslanmaz çark, EPDM elastomer ve SiC/SiC yüzeyli HQQE kartuş salmastra birlikte çalışır. Sıvının kimyası, derişimi ve sıcaklığı bu malzemelerle uyumlu değilse yalnız debi-basınç uygunluğuna bakılarak seçim yapılmamalıdır.
Öne Çıkan Özellikler
- 96513383 ürün kodu ve 5700396639055 EAN kaydı tekil varyant doğrulaması sağlar.
- 5.8 m³/h anma debisi, 61.2 m anma basma ve 81.7 m maksimum basma farklı anlamlarda üç referanstır.
- 12 kademe ve 12 çark, CR5 ailesindeki bu ürünün hidrolik yüksekliğini ayırır.
- 2.2 kW IE3 motor, 380-415D V ve 50 Hz besleme verileri pano tasarımına aktarılabilir.
- DN 25/32 FGJ kombine flanş ile PN 25 bağlantı sınıfı mekanik eşleştirmeyi yönlendirir.
- 43.6 kg net ağırlık ve 892 mm toplam yükseklik kaldırma ile bakım alanını etkiler.
- HQQE kartuş salmastra ve EPDM elastomer servis parçası seçimini netleştirir.
Ne Zaman Bu Model Tercih Edilmeli?

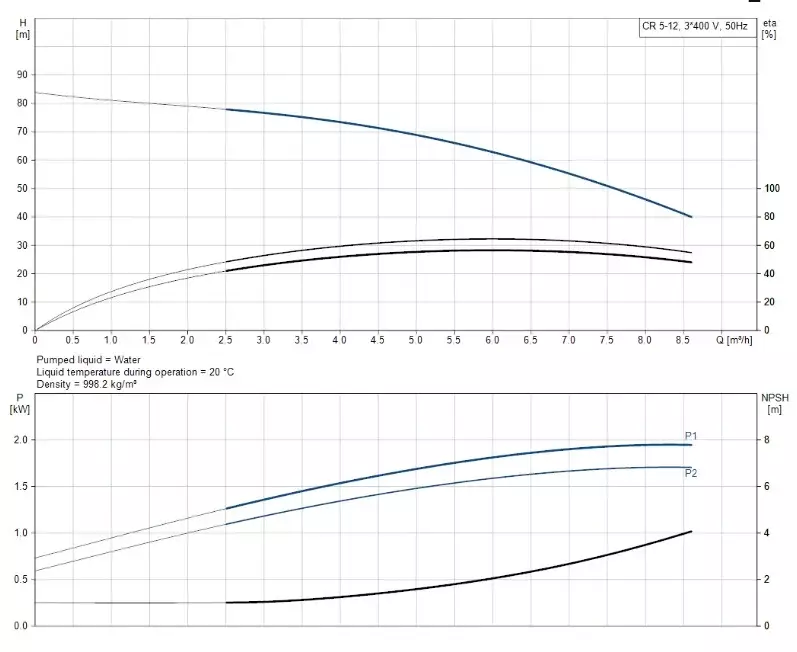

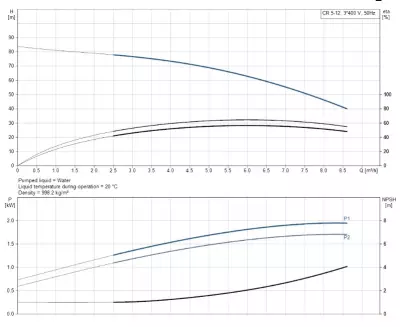

CR5-12; düşük-orta debi bandında boru ve ekipman kayıpları nedeniyle yüksek basma gereken açık devrelerde veya basınçlandırma setlerinde düşünülür. Tasarım debisi proses tüketiminden bulunur. Statik kot, hat sürtünmesi, filtre, eşanjör, vana ve çıkış basıncı aynı birime çevrilip toplam basma hesaplanır. Elde edilen nokta, 96513383 ürününün Q-H eğrisi üzerinde kalmalıdır.
Anma noktası katalog karşılaştırmasına yarar; her sahada hedeflenmesi gerekmez. Maksimum basma ise sıfıra yaklaşan debideki uç değerdir ve işletme noktası değildir. Pompa eğrinin çok solunda çalışırsa aşırı kısma ve ısınma, çok sağında çalışırsa yetersiz basma veya motor yükü sorunu görülebilir. Vana kontrolü ve minimum akış gereksinimi proje içinde ele alınmalıdır.
Hızlı Uygunluk Hesabı
Ön eleme: Gereken debiyi proses veya eşzamanlı tüketimden çıkarın. Statik kot, boru sürtünmesi, ekipman kayıpları ve çıkışta istenen basıncı aynı basma biriminde toplayın.
Debi-basma çiftini CR5-12 üretici eğrisine yerleştirin. Emiş basıncı, kavitasyon payı, minimum debi ve motor yükünü ayrıca denetleyin. Son seçimi yetkili mekanik proje hesabıyla doğrulayın.
Hızlı hesap yalnız ürün elemek içindir. Sıvı sıcaklığı arttığında buharlaşma eğilimi ve gerekli kavitasyon payı değişebilir. Emiş hattının çapı, uzunluğu, dirsekleri ve depo seviyesi ayrı değerlendirilir. Yüksek basma üretebilen pompa, kötü tasarlanmış bir emiş hattını telafi etmez.
12 Kademe ile CR5 Kardeşlerinden Ayrılan Nokta
CR5 ailesindeki daha az kademeli modeller aynı nominal debi sınıfını paylaşabilir; kademe sayısı arttıkça elde edilebilen basma alanı değişir. 96513383 için 12 kademe, 61.2 m anma ve 81.7 m maksimum değerleri birlikte okunmalıdır. Üst kademeye emniyet payı düşüncesiyle çıkmak, vana üzerinde gereksiz basınç düşümü ve enerji kaybı yaratabilir.
Kardeş CR5 ürünlerinde fiziksel bağlantı yakın görünse bile motor gücü, toplam yükseklik ve eğri farklıdır. Mevcut pompa değişiminde yalnız kaideye sığması yeterli değildir. Eski ürün kodu, gerçek çalışma basıncı ve motor akımı kaydedilerek yeni ürünün değerleriyle karşılaştırılmalıdır.
FGJ Flanş ve Retrofit Kararı
FGJ kombine flanş DIN, ANSI ve JIS düzenleriyle kullanım esnekliği sağlar. Ancak bu ifade her karşı flanşa koşulsuz uyum anlamına gelmez. DN 25/32 ölçüsü, PN 25 sınıfı, delik dizilimi, conta yüzeyi ve cıvata seçimi ürün çizimiyle eşleştirilmelidir. Borular pompaya doğru çekilerek hizalanmamalı; hat yükü bağımsız desteklerle taşınmalıdır.
Retrofit sırasında 892 mm toplam yükseklik, 178 mm genişlik ve 43.6 kg net ağırlık bakım alanıyla birlikte kontrol edilir. Salmastra değişimi için motor üstündeki servis boşluğu korunmalıdır. Aynı CR5 etiketi taşıyan eski bir pompa farklı flanş veya elektrik varyantı olabilir; 96513383 kodu olmadan doğrudan değişim kararı verilmemelidir.
Malzeme, Sıcaklık ve Salmastra Kararı
Standart CR düzenindeki AISI 304 çark ile EPDM elastomer temiz su ve uyumlu proses sıvıları için değerlendirilir. -20 ... +120 °C sıvı aralığı ürün sınırını gösterir; gerçek izin verilen basınç sıcaklıkla birlikte okunmalıdır. 25 bar çalışma sınırı, tesisattaki en zayıf armatürün daha düşük sınıfını yükseltmez.
HQQE kartuş salmastra servis kolaylığı sağlar fakat kuru çalışmaya dayanıklı kabul edilmemelidir. Kristalleşen, aşındırıcı veya gaz yapan sıvılar yüzey ömrünü kısaltabilir. Sıvı adı yerine kimyasal bileşim, derişim, sıcaklık ve katı içerik yazılı olarak değerlendirilmelidir. Belirsizlikte uygun CRI veya CRN malzeme varyantı araştırılır.
Türkiye'de Elektrik, Fiyat ve Servis Kararı
380-415D V, 50 Hz motor bağlantısı saha panosuyla eşleşmeli; üründe dahili motor koruması olmadığı için 4.65 A etiket akımı uygun koruma seçiminde dikkate alınmalıdır. Kablo, kontaktör ve kısa devre hesabını yetkili elektrikçi yapar. Pompanın 2899 rpm veri hızı, kaplin muhafazası ve dönüş yönü devreye alma formuna kaydedilir.
Pomeka’daki güncel fiyat ve stok, satın alma anındaki ticari referanstır. Toplam teklife karşı flanş, conta, vana, motor koruma, kaide işi ve devreye alma dahil edilmelidir. Servis talebinde 96513383, HQQE, ölçülen akım, emiş-basma basıncı ve sıvı bilgisi paylaşılırsa arıza ayrıştırması hızlanır.
Montaj / Kullanım İpuçları
- Pompayı sağlam, düz kaideye dik monte edin ve boru yükünü flanşlara bindirmeyin.
- FGJ karşı flanşı, DN 25/32 ölçüsünü ve PN 25 sınıfını çizim üzerinden doğrulayın.
- İlk çalıştırmadan önce emiş hattı ile pompayı doldurun; kuru çalıştırmayın.
- 380-415D V motor bağlantısı ve harici koruma ayarı yetkili elektrikçi tarafından kontrol edilsin.
- Dönüş yönü, titreşim, ses ve 4.65 A motor akımı ilk devreye alma kaydına girilsin.
- Pislik tutucu ile emiş vanası düzenli bakım planına alınsın.
Yaygın Arızalar ve İlk Güvenli Kontroller
Motor çalışmıyorsa enerji, sigorta, kontaktör, koruma rölesi ve kumanda zinciri ölçülür. Motor dönüyor fakat basınç oluşmuyorsa ters dönüş, kapalı vana, eksik dolum ve emişte hava araştırılır. Kapasite düşüşünde filtre, çark, vana açıklığı ve emiş seviyesi kontrol edilir.
Titreşimde kavitasyon, kaide gevşekliği ve boru gerilimi; salmastra kaçağında HQQE yüzeyleri ile EPDM uyumu değerlendirilir. Basınçlı gövde açılmadan önce hat izole edilir, enerji kilitlenir ve basınç güvenli biçimde boşaltılır. Koruma tekrar tekrar resetlenmemeli, ölçüm kaydıyla kök neden bulunmalıdır.
Teknik Özellikler
| Özellik | Doğrulanmış değer |
|---|
| Ürün kodu (MPN) | 96513383 |
| Model | CR 5-12 A-FGJ-A-E-HQQE 3x400D 50Hz |
| EAN numarası | 5700396639055 |
| Nominal debi | 5.8 m³/h |
| Nominal basma yüksekliği | 61.2 m |
| Maksimum basma yüksekliği | 81.7 m |
| Kademe sayısı | 12 adet |
| Nominal güç P2 | 2.2 kW |
| Nominal gerilim | 380-415D V |
| Ana frekans | 50 Hz |
| Nominal akım | 4.65 A |
| IE verim sınıfı | IE3 |
| Koruma sınıfı (IEC 34-5) | IP55 (toz / tazyikli su) |
| Maksimum çalışma basıncı | 25 bar |
| Belirtilen sıcaklıkta maks. basınç | 25 bar / 120 °C ve 25 bar / -20 °C |
| Giriş bağlantı ölçüsü | DN 25/32 (1 1/4 inç) |
| Bağlantı tipi (tip anahtarı kodu FGJ) | DIN / ANSI / JIS kombine flanş |
| Bağlantı basınç sınıfı | PN 25 |
| Net ağırlık | 43.6 kg |
| Çark malzemesi | Paslanmaz çelik, EN 1.4301 / AISI 304 |
| Mekanik salmastra | HQQE (kartuş tip, O-ring dengelenmiş, SiC/SiC, EPDM O-ring) |
| Minimum verimlilik endeksi MEI | >= 0.57 |
| Toplam yükseklik B1+B2 (DIN-FGJ bağlantı) | 892 mm |
| Ses basınç seviyesi LpA (50 Hz, motor gücüne göre) | 60 dB(A) |
Sıkça Sorulan Sorular (SSS)
96513383 hangi Grundfos CR pompadır?
96513383, Grundfos CR 5-12 A-FGJ-A-E-HQQE ürün kodudur. 5.8 m³/h anma debisi, 61.2 m anma basması, 12 kademe, 2.2 kW motor ve kombine flanş bu varyantın seçim kimliğidir.
CR5-12 fiyatı ve stok durumu nerede görünür?
Pomeka ürün kaydının üst bölümünde güncel KDV dahil fiyat ve stok bilgisi gösterilir. Siparişte 96513383 kodunu, FGJ bağlantıyı, PN 25 sınıfını ve 380-415D V motoru birlikte doğrulayın.
81.7 m maksimum basma seçim noktası mıdır?
Hayır. 81.7 m eğrinin üst sınırıdır; 5.8 m³/h anma debisindeki 61.2 m verisi de her tesisatın tasarım noktası değildir. Gerçek debi ve toplam kayıp Q-H eğrisinde birlikte kontrol edilmelidir.
CR5-12 için harici motor koruması gerekir mi?
Evet. Ürün verisinde dahili motor koruması bulunmadığı belirtilir. 2.2 kW motorun etiket akımına, saha gerilimine ve yol verme düzenine uygun koruma yetkili elektrikçi tarafından seçilip ayarlanmalıdır.
FGJ kombine flanş ne sağlar?
FGJ, DIN, ANSI ve JIS bağlantı düzenlerini kapsayan kombine flanş seçeneğidir. Yine de karşı flanşın gerçek delik düzeni, PN 25 sınıfı, DN 25/32 ölçüsü ve conta yüzeyi montajdan önce kontrol edilmelidir.
CR5-12 salmastra kaçağında hangi bilgi gerekir?
Servis talebinde 96513383 kodu, HQQE kartuş salmastra, EPDM elastomer, sıvı adı, sıcaklık ve çalışma basıncı paylaşılmalıdır. Yalnız CR5 adı doğru yedek parçayı belirlemek için yeterli değildir.
