96513385 kodlu Grundfos CR 5-14, 5.8 m³/h anma debisi, 71.1 m anma basma, 95.1 m maksimum basma ve 14 kademe verisi doğrulanmış dikey çok kademeli pompadır. 2.2 kW IE3 motorlu bu DN 25/32 FGJ ürün; gerçek çalışma noktası, 25 bar sınırı, emiş koşulu, temel yükü ve harici motor koruması birlikte doğrulanarak seçilmelidir.
Son güncelleme: Eylül 2026 · Kaynak kapsamı: 96513385 ürün datasheeti, resmi Grundfos CR veri kitabı ve kurulum kılavuzu.
Fiyat ve stok: Pomeka ürün kaydının üst bölümünde güncel KDV dahil fiyat ile stok durumu gösterilir. Talepte 96513385 kodunu, CR 5-14 modelini, DN 25/32 FGJ bağlantıyı, 25 bar sınırını ve 380-415D V motoru birlikte belirtmek yanlış kademe veya elektrik varyantını önler.
Grundfos CR 5-14 Nedir ve Ne İşe Yarar?

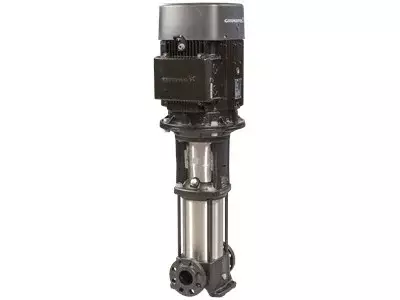

CR 5-14, giriş ve çıkış portları aynı eksende bulunan kendinden emişsiz dikey çok kademeli santrifüj pompadır. Ardışık çark kademeleri temiz sıvının basıncını yükseltir. Su temini, basınçlandırma, filtre besleme, yıkama ve uyumlu proses transferinde sınırlı taban alanıyla çalışmak için değerlendirilir.
Standart CR mimarisinde dökme demir taban, paslanmaz çelik çark ve HQQE kartuş salmastra bulunur. Pompa temiz, lifsiz ve ıslak parçalarla uyumlu sıvıya yöneliktir. Kimyasal derişim, klorür, katı madde veya sıcaklık malzeme sınırını zorluyorsa CRI ya da CRN seçeneği ayrıca incelenmelidir.
Öne Çıkan Özellikler
- 96513385 tam ürün kodu teklif, sipariş ve servis kimliğini sabitler.
- 5.8 m³/h anma debisi ile 71.1 m anma basma katalog karşılaştırmasının iki temel verisidir.
- 14 kademe, aynı debi ailesindeki kardeşlerden farklı Q-H çalışma alanı oluşturur.
- 2.2 kW motor, 380-415D V besleme ve 4.65 A akım pano tasarımında birlikte değerlendirilir.
- DN 25/32 FGJ bağlantı ile 25 bar çalışma sınırı mekanik şartnameye aktarılır.
- 44.8 kg net ağırlık ve 946 mm toplam yükseklik kaldırma, kaide ve servis alanını etkiler.
- 60 dB(A) ses referansı ilk devreye almada olağandışı gürültüyü değerlendirmeye yardım eder.
Ne Zaman Bu Model Tercih Edilmeli?
CR 5-14; gereken debi kendi nominal sınıfındaysa ve statik kot, boru sürtünmesi, vana, filtre, eşanjör ile çıkış basıncı toplamı ürün eğrisinin sağlıklı bölgesinde kalıyorsa adaydır. Uygulama adı tek başına pompa seçmez. Tasarım debisi ve toplam dinamik yükseklik aynı noktada doğrulanmalıdır.
Emiş hattı seçim kadar önemlidir. Depo seviyesi, sıvı sıcaklığı, boru çapı, dirsek ve vana kayıpları kavitasyon payını etkiler. Yüksek basma üretebilen bir CR pompa yetersiz emiş basıncını telafi etmez. Minimum akış ve motor yükü işletme aralığı boyunca incelenmelidir.
Hızlı Uygunluk Hesabı
Ön eleme: Tasarım debisini proses veya eşzamanlı tüketimden belirleyin. Statik kot, hat sürtünmesi, ekipman kayıpları ve çıkış basıncını aynı basma biriminde toplayın.

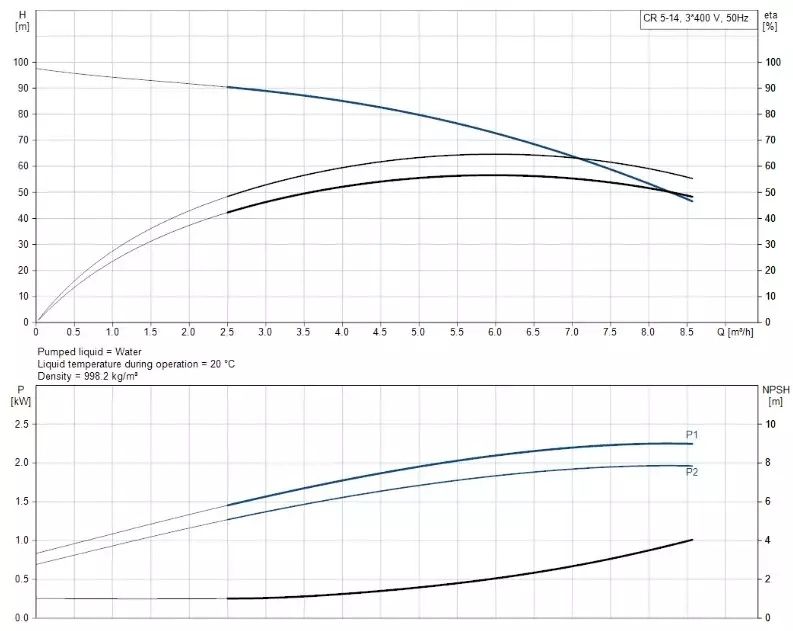

Debi-basma çiftini üreticinin CR 5-14 Q-H eğrisine yerleştirin. Emiş basıncı, kavitasyon payı, minimum akış ve motor yükünü ayrıca kontrol edin. Kesin seçimi yetkili mekanik proje hesabıyla doğrulayın.
Anma noktası her tesisatın hedefi değildir. Sistem vanaları açılıp kapandıkça çalışma noktası eğri üzerinde hareket eder. Eğrinin çok solunda sürekli kısma ve ısınma, aşırı sağında yetersiz basma veya motor yükü görülebilir. Kontrol vanası ve sürücü kararı pompayla birlikte tasarlanmalıdır.
CR5-12 ile CR5-14 Arasında Kademe Kararı
CR5-14, aynı debi ailesindeki CR5-12’ye göre daha yüksek basma alanına yönelir. 96513385 için 14 kademe, 71.1 m anma ve 95.1 m maksimum basma doğrulanmıştır. Tasarım noktası daha küçük kardeşin eğrisinde yeterli marjla kalıyorsa, yalnız daha güçlü olsun düşüncesiyle CR5-14 seçmek doğru değildir.
Mevcut vana sürekli kısılıysa pompanın küçük kaldığı değil, fazla basma ürettiği düşünülebilir. Buna karşılık uzak ekipmanda basınç yetişmiyorsa önce filtre, ters dönüş, emiş ve boru direnci kontrol edilir. Kademe yükseltme kararı ölçülen debi-basma noktasına dayanmalıdır.
Fiziksel Retrofit ve Flanş Kararı
FGJ kombine flanş DIN, ANSI ve JIS düzenlerine esneklik sağlar; yine de karşı flanşın delik dizilimi, conta yüzeyi ve PN 25 sınıfı doğrulanır. CR5-12 ile bağlantı yakın olabilir fakat 946 mm toplam yükseklik ve 44.8 kg ağırlık servis alanını değiştirir.
Retrofit keşfinde eski ürün kodu, port yüzleri arasındaki ölçü, eksen yüksekliği, ankraj, akış yönü, motor üstü servis boşluğu ve elektrik bağlantısı kaydedilir. Pompa borular çekilerek hizalanmamalı; boru ağırlığı bağımsız desteklenmelidir. Mekanik sığma, hidrolik muadil anlamına gelmez.
Malzeme, Basınç ve Salmastra Kararı
HQQE kartuş salmastra servis kolaylığı sağlar; kuru çalışma, kristalleşme ve aşındırıcı parçacığa dayanıklı varsayılmamalıdır. Sıvının kimyası, sıcaklığı ve çalışma basıncı bütün ıslak parçalarla karşılaştırılır. Sistem sınırını pompa değil, en düşük basınç sınıfındaki boru veya ekipman belirleyebilir.
Salmastra kaçağında yalnız kartuşu değiştirmek yerine emişte hava, kavitasyon, mil koşulu ve sıvı uyumu araştırılır. Ürün kodu ile HQQE tanımı yedek parça talebine yazılır. Basınçlı gövde açılmadan hat güvenli biçimde izole edilmelidir.
Markalar Arası Muadil Kararı
Lowara e-SV, Wilo Helix V ve EBARA EVMS aileleri dikey çok kademeli pompa karşılaştırmasında başlangıç adaylarıdır. Aynı nominal debi adına yakın olmak doğrudan muadil değildir. Gerçek Q-H noktası, flanş, basınç sınıfı, motor, salmastra ve toplam boyut aynı kontrol formunda karşılaştırılmalıdır.
Rakip teklifin daha düşük bedeli; karşı flanş, kaide, pano veya boru tadilatı gerektiriyorsa toplam avantajını kaybedebilir. Servis kiti erişimi, garanti koşulu ve motor verimi de satın alma kararına dahil edilir. Eşdeğerlik, üretici eğrileri ve çizimleriyle kanıtlanmalıdır.
Türkiye'de Elektrik, Fiyat ve Servis Kararı
380-415D V motor bağlantısı saha şebekesi ve motor plakasıyla eşleştirilir. 4.65 A nominal akım, uygun harici koruma için bir girdidir; kablo kesiti, kısa devre hesabı ve yol verme biçimini yetkili elektrikçi belirler. Dönüş yönü ilk güvenli çalıştırmada kontrol edilir.
Pomeka’daki güncel fiyat ve stok satın alma anındaki ticari referanstır. Karşı flanş, conta, vana, kaide, pano ve devreye alma toplam maliyete eklenir. Servis kaydında 96513385, HQQE, sıvı bilgisi, ölçülen emiş-basma basıncı, akım ve titreşim paylaşılmalıdır.
Montaj / Kullanım İpuçları
- Pompayı rijit ve düz kaideye dik bağlayın; boru yükünü flanşlara taşımayın.
- DN 25/32 FGJ bağlantı ile 25 bar sınırını çizim ve karşı flanş üzerinden doğrulayın.
- Pompa ve emiş hattını sıvıyla doldurun, havasını alın ve kuru çalıştırmayın.
- 380-415D V bağlantı ile 4.65 A akımı yetkili elektrikçiye kontrol ettirin.
- Dönüş yönü, 60 dB(A) ses, titreşim ve basıncı devreye alma kaydına yazın.
- 946 mm toplam yüksekliğin üzerinde motor ve salmastra servisi için alan bırakın.
Yaygın Arızalar ve İlk Güvenli Kontroller
Motor başlamıyorsa enerji, sigorta, kontaktör ve koruma zinciri ölçülür. Motor dönüyor fakat basınç oluşmuyorsa ters dönüş, eksik dolum, kapalı vana ve emişte hava araştırılır. Kapasite düşüşünde filtre, çark, vana açıklığı ve sistem direnci kontrol edilir.
Titreşimde kavitasyon, kaide gevşekliği ve boru gerilimi ayrıştırılır. Koruma tekrar tekrar resetlenmez; akım ve gerilim kaydedilir. Salmastra müdahalesinden önce enerji kilitlenir, hat izole edilir ve basınç boşaltılır. Yetkisiz personel basınçlı pompa gövdesini açmamalıdır.
Teknik Özellikler
| Özellik | Doğrulanmış değer |
|---|
| Ürün kodu (MPN) | 96513385 |
| Model | CR 5-14 A-FGJ-A-E-HQQE 3x400D 50Hz |
| Ürün numarası (Grundfos) | 96513385 |
| EAN numarası | 5700396639079 |
| Nominal debi | 5.8 m³/h |
| Nominal basma yüksekliği | 71.1 m |
| Maksimum basma yüksekliği | 95.1 m |
| Kademe sayısı | 14 adet |
| Çark sayısı | 14 adet |
| Azaltılmış çaplı çark sayısı | 0 adet |
| Bilgileri baz alınan pompa hızı | 2899 rpm |
| Nominal güç P2 | 2.2 kW |
| Nominal gerilim | 380-415D V |
| Ana frekans | 50 Hz |
| Nominal akım | 4.65 A |
| Başlama akımı | 840-920 % |
| Cos fi (güç faktörü) | 0.86-0.80 |
| Nominal motor hızı | 2890-2910 rpm |
| Motor tipi / gövde (IEC) | 90LE |
| Kutup sayısı | 2 adet |
| IE verim sınıfı | IE3 |
| Net ağırlık | 44.8 kg |
Sıkça Sorulan Sorular (SSS)
96513385 hangi Grundfos CR pompadır?
96513385, Grundfos CR 5-14 A-FGJ-A-E-HQQE ürün kodudur. 5.8 m³/h anma debisi, 71.1 m anma basması, 14 kademe, 2.2 kW motor ve FGJ flanş bu varyantı tanımlar.
CR5-14 fiyat ve stok bilgisi nerede görünür?
Pomeka ürün kaydının üst bölümünde güncel KDV dahil fiyat ve stok durumu gösterilir. Siparişte 96513385 kodunu, PN 25 sınıfını ve 380-415D V motor bağlantısını birlikte doğrulayın.
95.1 m maksimum basma tasarım noktası mıdır?
Hayır. 95.1 m eğrinin maksimum uç değeridir; 5.8 m³/h debide veya başka çalışma debisindeki kullanılabilir basma Q-H eğrisinden okunmalıdır. Anma değeri de her tesisat için hedef değildir.
CR5-12 yerine CR5-14 ne zaman seçilir?
Hesaplanan çalışma noktası CR5-12 eğrisinin dışında kalıyor ve CR5-14 eğrisinde sağlıklı bölgede bulunuyorsa üst kademe düşünülür. Yalnız emniyet payı amacıyla daha büyük pompa seçilmemelidir.
CR5-14 için harici motor koruması gerekir mi?
Evet. Dahili motor koruması bulunmadığı doğrulanmıştır. 2.2 kW motorun 4.65 A etiket akımı, saha gerilimi ve yol verme düzenine göre uygun koruma yetkili elektrikçi tarafından seçilmelidir.
CR5-14 HQQE salmastra kaçağında ne yapılır?
Hat izole edilip basınç güvenli biçimde boşaltılmalıdır. Servise 96513385 kodu, HQQE salmastra, EPDM elastomer, sıvı sıcaklığı ve ölçülen basınç verilerek doğru kartuş ile kök neden doğrulanmalıdır.
