Grundfos MAGNA3 32-120 Sirkülasyon Pompası - 98609707

98609707 kodlu Grundfos MAGNA3 32-120, G 2″ dişli bağlantı, PN10 basınç sınıfı ve 180 mm montaj boyuna sahip akıllı sirkülasyon pompasıdır. 120 dm maksimum yükseklik, 9-193 W güç aralığı ve 1 x 230 V, 50 Hz besleme doğrulanmıştır; AUTOADAPT veya FLOWLIMIT seçimi yapılmadan önce tesisatın gerçek debi ve basınç kaybı belirlenmelidir.

Son güncelleme: Eylül 2026 · Kaynak kapsamı: Grundfos MAGNA3 resmi servis kılavuzu, veri kitapçığı, 98609707 ürün datasheeti ve doğrulanmış rakip üretici kaydı.

Fiyat ve stok: Pomeka, güncel KDV dahil fiyatı ve stok durumunu ürün kaydının üstünde gösterir. 32-120 adının flanşlı 32-120 F veya daha düşük basma sınıfındaki kardeşlerle karışmaması için teklif ve servis belgesinde 98609707 kodu, G 2″ bağlantı ve 180 mm montaj boyu birlikte teyit edilmelidir.

Grundfos MAGNA3 32-120 Nedir ve Ne İşe Yarar?

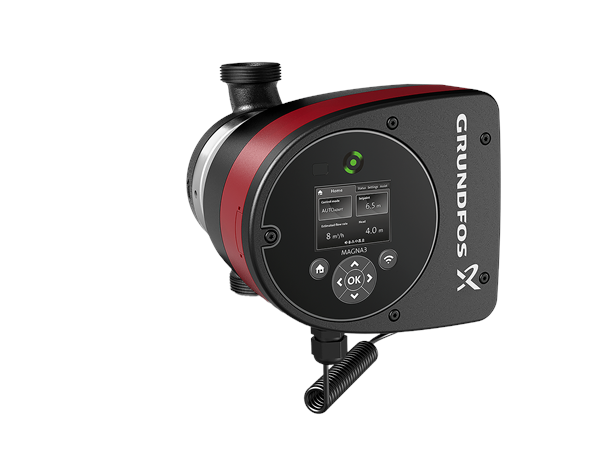

MAGNA3 32-120, ıslak rotorlu pompa hidroniğini kalıcı mıknatıslı motor, entegre frekans konvertörü, fark basıncı sensörü ve sıcaklık sensörüyle birleştirir. Pompa ile motor tek gövdedir; mil keçesi bulunmaz ve yataklar tesisat sıvısıyla yağlanır. Amaç yalnız dolaşım sağlamak değil, değişken yük altında kontrol stratejisini ölçülebilir biçimde uygulamaktır.

TFT ekranlı panel günlük işletmeye doğrudan erişim verir. AUTOADAPT uygun basınç ayarını ararken FLOWADAPT bu yaklaşımı debi sınırıyla birleştirir; FLOWLIMIT belirlenen üst debinin aşılmasını önlemeye yardım eder. Orantısal basınç, sabit basınç, sabit sıcaklık ve sabit eğri seçenekleri de bulunur. Her özellik her tesiste açılmamalı; kontrol zincirinin hangi katmanda olduğu belirlenmelidir.

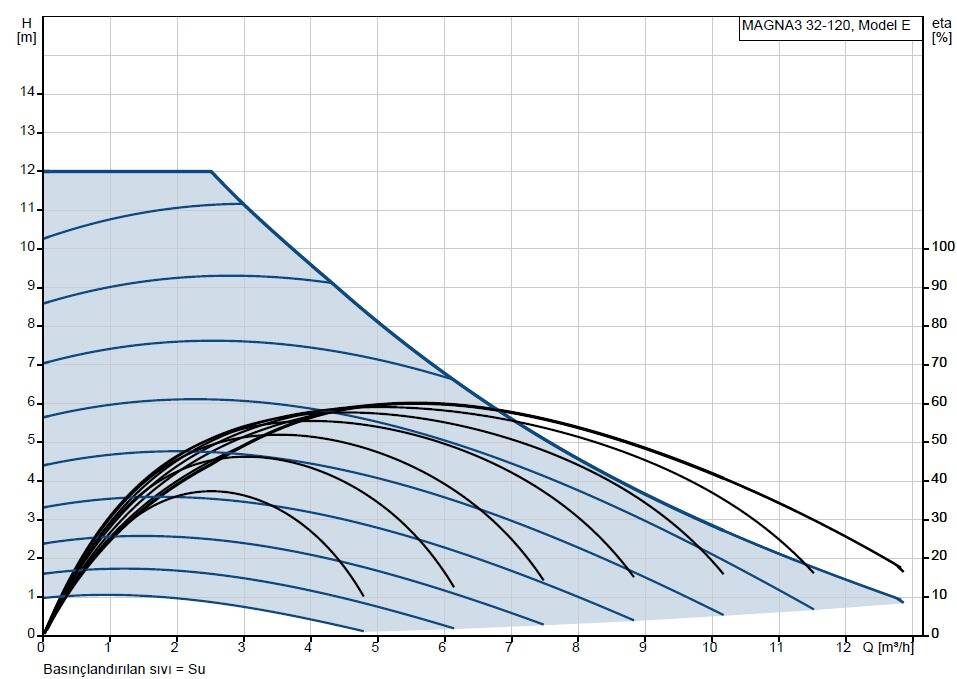

Bu varyantın maksimum yükseklik verisi 120 dm olarak yayımlanmıştır. Katalog sınırı gerçek çalışma noktasını göstermez. Pompa eğrisinde hedef debi, sistem kaybı ve kontrol vanaları birlikte incelenmeli; en üst modelin enerji veya konfor sorununu kendiliğinden çözeceği varsayılmamalıdır.

Öne Çıkan Özellikler

• Tam ürün kimliği: MAGNA3 32-120 dişli gövde ve 98609707 üretici kodu.
• Mekanik ölçüler: G 2″ bağlantı, PN10 sınıfı ve 180 mm rakor arası mesafe.
• Hidrolik sınır: Ürün datasheetinde 120 dm maksimum yükseklik.
• Elektrik aralığı: 9-193 W güç ve 0.09-1.56 A akım tüketimi.
• Akıllı kontrol: AUTOADAPT, FLOWADAPT, FLOWLIMIT ve geleneksel basınç ya da eğri modları.
• Dahili ölçüm: Fark basıncı ve sıcaklık sensörü pompa gövdesine entegredir.
• Verim: 98609707 için doğrulanmış EEI değeri 0.18.
• Servis verisi: 5.02 kg net, 5.99 kg brüt ağırlık ve ürün koduna özgü EAN kaydı.

Ne Zaman Bu Model Tercih Edilmeli?

G 2″ dişli bağlantılı, 180 mm montaj aralığı bulunan ve 32-120 eğrisi içinde çalışma noktası isteyen ticari ısıtma veya soğutma devresinde 98609707 değerlendirilir. Ana pompa, karışım devresi, ısıtma yüzeyi, klima yüzeyi, yer kaynaklı ısı pompası ve güneş enerjili ısıtma devresi üreticinin aile için belirttiği uygulamalardır.

FLOWLIMIT, debinin fiziksel kısma vanasıyla sınırlandığı bazı yenileme projelerinde kontrolü pompa tarafına taşımaya yardımcı olabilir. Sabit sıcaklık, sıcaklık geri bildiriminin gerçekten proses kararına dönüştüğü devrelerde anlamlıdır. Bina otomasyonuna veri aktarılacaksa gerekli CIM modülü ve protokol proje aşamasında belirlenmelidir; pompanın modüle hazır olması modülün takılı olduğu anlamına gelmez.

Bu modeli seçmeyin: Hat flanşlıysa, sıvı malzemelerle uyumsuzsa, montaj boyu farklıysa veya hesaplanan görev noktası daha küçük bir pompayla karşılanabiliyorsa. İçme suyu devresinde gövde malzemesi ve yerel hijyen şartları ayrıca incelenir. Karmaşık kontrol işlevleri kullanılmayacaksa MAGNA1 ekonomik ve işletmesi daha yalın bir alternatif olabilir.

Dişli 32-120 ile Flanşlı 32-120 F Arasındaki Fark

Model adındaki F eki flanşlı gövdeyi ayırır. 98609707 ürünü G 2″ dişli bağlantıya ve 180 mm boyuna sahiptir; 32-120 F kardeşi aynı hidrolik sınıfı taşısa bile bağlantı ile montaj ölçüsü farklı olabilir. Pompa odasında yalnız 32-120 yazısını okumak yeterli değildir; ürün kodu ve port tipi fotoğraf ya da etiket üzerinden doğrulanmalıdır.

Dişli gövdede mevcut rakorların durumu, diş standardı ve boru yükü kontrol edilmelidir. Flanşlı eski pompadan bu ürüne geçiş adaptör gerektirir ve doğrudan retrofit sayılmaz. Tersine, G 2″ hattaki bir pompayı yalnız daha sağlam göründüğü için flanşlı kardeşle değiştirmek de boru düzenini gereksiz yere değiştirir.

AUTOADAPT, FLOWADAPT ve FLOWLIMIT Kararı

AUTOADAPT, tesisatın çalışma alanını izleyerek basınç ayarını uyarlamaya çalışır. FLOWADAPT aynı yaklaşımı debi sınırıyla birleştirir. FLOWLIMIT ise debi için üst sınır koyar ve bazı projelerde dengeleme vanasının görevini azaltabilir. Bu işlevlerin hiçbiri yanlış boru boyutunu veya tıkalı eşanjörü düzeltmez; önce hidrolik sorunlar giderilmelidir.

Termostatik vanaların baskın olduğu ağda orantısal basınç, sabit fark basıncı isteyen kollektörde sabit basınç başlangıç adayı olabilir. Kontrol vanası ile pompa birbirine karşı çalışıyorsa avlanma ve ses oluşabilir. Devreye alma ekibi seçilen modu, set değerini ve uzak tüketici sonucunu kaydetmeli; sadece fabrika ayarını kabul etmemelidir.

MAGNA1 ve Wilo Stratos MAXO ile Karşılaştırma

MAGNA1 temel kontrol kademeleriyle yalın bir çözüm sunar; MAGNA3 ise sensör, adaptif algoritma ve haberleşmeye odaklanır. Bina yönetimi yalnız çalışma veya arıza kontağı istiyorsa MAGNA3 işlevlerinin tamamı kullanılmayabilir. Debi sınırı, sıcaklık kontrolü veya ayrıntılı izleme gerekiyorsa üst platformun değeri artar.

Wilo Stratos MAXO 32/0,5-12 PN6/10 araştırmada doğrulanmış rakip sınıftır. Yine de ürün kodu 2164580 olan rakip, 98609707 için otomatik birebir muadil sayılmaz. Bağlantı, çalışma eğrisi, sensörler, haberleşme ve Türkiye servis koşulu satır satır karşılaştırılmalıdır.

Retrofit Kararı ve Mevcut Sistem Kontrolü

Resmi araştırma, G 2″ ve 180 mm ölçülü eski MAGNA1, UPS Series 100 veya UPE Series 2000 tekli kafa modellerini aynı mekanik sınıfta olası retrofit adayları olarak gösterir. Bu bir başlangıç filtresidir. Eski pompanın PN sınıfı, gerçek görev noktası, bağlantı durumu ve elektrik panosu görülmeden doğrudan değişim taahhüdü verilmez.

Türkiye'de Kullanım, Fiyat ve Servis Notları

Kazan dairesi su kalitesi, manyetit birikimi ve hava ayırma performansı Türkiye'deki eski tesisatlarda kritik olabilir. Sıvı sertliği ve sıcaklık sınırları uygulamaya göre kontrol edilmeli; etilen glikol kullanılan kapalı devrede karışım oranı ile viskozitenin pompa performansını değiştireceği hesaba katılmalıdır. Kirli devrede yeni elektronik pompa tek başına çözüm değildir.

Montaj / Kullanım İpuçları

1. G 2″ rakor bağlantısını ve 180 mm aralığı fiziksel olarak ölçün; flanşlı F kardeşle karıştırmayın.
2. Motor milini yatay konumlandırın, akış okunu izleyin ve boru gerilimini pompa gövdesine taşımayın.
3. Sistemi doldurun, havayı alın ve pompayı kuru çalıştırmayın; giriş koşullarını devreye almadan doğrulayın.
4. 1 x 230 V, 50 Hz besleme için uygun ana şalter, topraklama ve elektriksel ayırma sağlayın.
5. Kontrol modunu proje mantığına göre seçin; FLOWLIMIT değerini dengeleme hesabı olmadan rastgele sınırlamayın.
6. CIM haberleşmesi gerekiyorsa modülün gerçekten takılı olduğunu ve protokolün otomasyonla uyduğunu kontrol edin.
7. İlk çalışmada debi, sıcaklık farkı, vana sesi ve alarm geçmişini kaydedip ayarı saha sonucuna göre düzeltin.
