Grundfos SCALA2 3-45 Nedir?

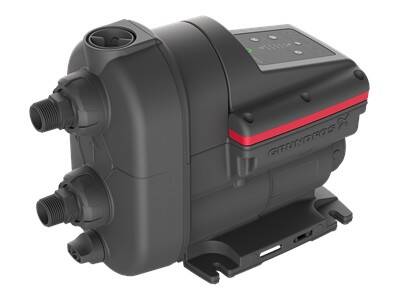

Grundfos SCALA2 3-45 (93013354), evsel temiz su basınçlandırmasında değişen tüketimi karşılamak için motor hızını ayarlayan inverterli hidrofordur. 200–240 V, 50/60 Hz, Schuko SNI varyantıdır. Çıkış basıncı sensöründen aldığı bilgiyle seçilen basınca yaklaşır; ancak pompanın kapasitesi, giriş koşulları ve tesisat kayıpları aşılırsa her muslukta aynı basıncı garanti etmez.
Öne Çıkan Seçim Noktaları
Değişken hızın anlamıTüketim değiştikçe hızını ayarlar; SCALA1 ise sabit hızlıdır.
Önce çalışma koşuluEşzamanlı debi, giriş basıncı, yükseklik ve boru kaybı birlikte değerlendirilir.
Debi Artınca Basma Yüksekliği Nasıl Değişir?

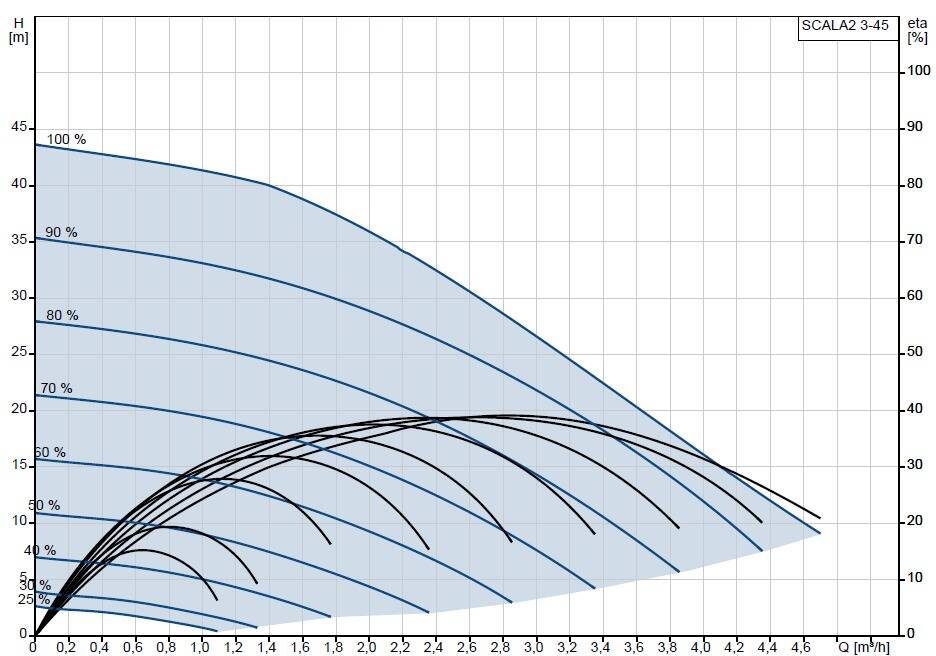

Grafik, üretici kitapçığındaki üst Q-H eğrisinin yaklaşık okumasıdır. Çubuklar aynı ölçekte basma yüksekliğini gösterir; saha ölçümü veya seçili basınç ayarı değildir.
SCALA2 3-45 — üst eğriden seçilmiş yaklaşık değerler| Debi Q | Yaklaşık basma H |
|---|
| 0 m³/h | 43,6 m |
|---|
| 1 m³/h | 41,4 m |
|---|
| 2 m³/h | 35,9 m |
|---|
| 3 m³/h | 26,6 m |
|---|
| 4 m³/h | 16,1 m |
|---|
| 4,5 m³/h | 11,0 m |
|---|
Kaynak: Grundfos SCALA ürün kitapçığı, SCALA2 performans eğrileri. Bu üst sınır eğrisinde debi arttıkça erişilebilir basma yüksekliği azalır; pompa kapasitesi içinde hızını değiştirerek çıkış basıncını hedefte tutmaya çalışır. Maksimum debi ve maksimum basma tek çalışma noktası değildir. Çizimden okuma yuvarlanmıştır; giriş/emme koşulları ve tesisat kayıpları ayrıca gerekir.
Ne Zaman Bu Model Tercih Edilmeli?
Duş kullanılırken başka bir musluk açılırsa
Ek tüketim çıkış basıncını düşürdüğünde kontrol sistemi motor hızını artırarak hedefe yaklaşmaya çalışır. Kapasite ve giriş suyu yeterliyse bu düzenleme basınç dalgalanmasını azaltmaya yardımcı olur. Eğrinin, emme hattının veya tesisatın sınırına gelinirse hız kontrolü eksik kapasiteyi ortadan kaldırmaz. Bu yüzden yalnız musluk sayısına bakarak kesin yeterlilik sözü verilmez.
Paneldeki hedefe ulaşılamıyorsa
SCALA2'nin kendiliğinden öğrenme işlevi, sistem seçilen basınca ulaşamadığında hedefi azaltabilir. Basınç göstergesindeki tek yeşil ışığın yanıp sönmesi öğrenilmiş hedefi gösterir; kırmızı alarm göstergeleri farklı değerlendirilir. Girişte su bulunması, hat kısıtları, tüketim ve kurulum koşulları kılavuza göre incelenmelidir. Ayarı sürekli yükseltmek, düşük giriş basıncının veya dar borunun çözümü değildir.
Tank ön basıncı ile su basıncı neden aynı değil?
Üretici, tankın hava ön basıncının seçilen basınç hedefinin %70'i olacak şekilde kontrol edilmesini belirtir. Örneğin uygun kurulumda hedef 3 bar seçildiyse:
Tank ön basıncı = 0,70 × 3 bar = 2,1 bar
Bu örnek, pompanın o tesise yeterli olduğunu veya duşta 3 bar oluşacağını göstermez. Sevk ön basıncı olan 1,8 bar ile kurulumda hedefe göre kontrol edilen değer farklıdır. Kontrol, pompa durdurulmuş ve su tarafı basıncı boşaltılmışken yetkin tesisatçı tarafından kılavuza göre yapılmalıdır; basınçlı tank üzerinde gelişigüzel ayar yapılmamalıdır. Grundfos ön basınç kontrol rehberi kurulum ve bakım koşullarını açıklar.
Teknik Özellikler
93013354 varyantı ve eşleşen SCALA2 kitapçık verileri| Özellik | Değer ve koşul |
|---|
| Üretici kodu / MPN | 93013354 — SCALA2 3-45, Schuko SNI |
|---|
| Besleme | Tek faz, 200–240 V, 50/60 Hz |
|---|
| Kontrol | Basınç sensörü ve inverter ile değişken hız |
|---|
| Nominal debi / nominal basma | 3 m³/h / 27 m; tesisat için garanti edilen çalışma noktası değildir |
|---|
| Maksimum debi | 4,6 m³/h; maksimum basma ile eşzamanlı değer değildir |
|---|
| Giriş / çıkış bağlantısı | R 1″ / R 1″, EN 10226-1, PN 10; NPT dişle aynı standart değildir |
|---|
| Maksimum basma yüksekliği | 45 m; yüksek debide aynı değer mevcut değildir |
|---|
| Elektrik giriş gücü P1 | 550 W; sürekli sabit tüketim iddiası değildir |
|---|
| Maksimum akım | 2,8 A |
|---|
| Basınç ayarı | 1,5–5,5 bar, 0,5 bar adımlarla; yüksek hedefler pozitif giriş ve kılavuz koşullarına bağlıdır |
|---|
| Fabrika basınç hedefi | 3 bar; kullanım noktasında koşulsuz garanti değildir |
|---|
| Maksimum sistem / giriş basıncı | 10 bar / 6 bar; bu limitler basınç ayarıyla aynı kavram değildir |
|---|
| Maksimum sıvı sıcaklığı | 45 °C |
|---|
| Maksimum ortam sıcaklığı | 55 °C — burada belirtilen elektrik varyantı için |
|---|
| Boyutlar, uzunluk × genişlik × yükseklik | 403 mm × 193 mm × 302 mm; montaj ve servis boşlukları ayrıca gerekir |
|---|
| Net / brüt ağırlık | 9,75 kg / 12,1 kg; brüt değer ürünün net ağırlığı değildir |
|---|
Seçim, Montaj ve Türkiye İçin Kontroller
Temiz su kaynağı, giriş basıncı, eşzamanlı tüketim, kot ve boru hattı birlikte incelenir; kuyu/tank ve pozitif giriş koşulları ayrı doğrulanır. İçme suyu bağlantısında yerel şartlar ve uygun tesisat doğrulanır. Kilitleme pimi takılıyken kendinden emiş kullanılamaz; pim ve giriş koşullarını yetkin tesisatçı teslim edilen ürünün kılavuzuyla doğrulamalıdır.
Kılavuza göre 4 bar, 4,5 bar, 5 bar ve 5,5 bar hedefler pozitif giriş gerektirir; çıkış basıncı eksi pozitif giriş basıncı 3,5 bar sınırını aşamaz. Kuyu/tank sınırları ayrıdır; yüksek ayar her kaynakta o basıncı garanti etmez.
İlk çalıştırmadan önce kılavuza göre en az 1,7 litre suyla dolum gerekir. İç/dış kurulum kılavuza uygun olmalı; don, yağmur/nem ve doğrudan güneşten korunmalıdır. Elektrik/hat bağlantılarını ve devreye almayı yetkin kişiler yapmalıdır. Dahili küçük tank su ısıtıcısının ısıl genleşmesini karşılamaz; yetkin tesisatçı, pompa ve ısıtıcı üreticilerinin talimatlarına uygun genleşme koruması sağlamalıdır.
SNI kodunu doğru okuyun: Üretici kitapçığında Endonezya garanti kartı dahil varyant olarak açıklanır. Bu işaret tek başına Türkiye garanti kapsamı veya yetkili servis hakkı belgesi değildir. Siparişten önce tam ürün etiketi, bağlantı tipi, teslim edilen fiş/paket ve satıcının garanti belgeleri eşleştirilmelidir. Fiyat ve bulunabilirlik satış alanındadır.
SCALA1 Yerine SCALA2 Seçilir mi?
SCALA2 tüketim değiştikçe hızını ayarlar; SCALA1 3-45 ve SCALA1 5-55 sabit hızlıdır. Üretici kontrol karşılaştırması farkı açıklar. DAB Esybox Mini 3 de entegre, değişken hızlı bir konut hidroforudur. Birebir muadillik için eğri, giriş koşulları, bağlantı ve elektrik eşleşmesi ayrıca doğrulanmalıdır.
Sıkça Sorulan Sorular
SCALA2 kaç katlı eve veya kaç musluğa yeter?
Tek bir kat veya musluk sayısı doğru seçim için yeterli değildir. Eşzamanlı debi, giriş koşulları, kot farkı, boru kayıpları ve kullanım yerinde istenen basınç üretici eğrisiyle birlikte kontrol edilmelidir.
Basınç hedefini yükseltmek debiyi artırır mı?
Her koşulda artırmaz. Ayar, kontrol sisteminin hedefidir; pompanın eğrisini veya tesisattaki darboğazı ortadan kaldırmaz. Ulaşılamayan hedefte kendiliğinden öğrenme işlevi hedefi azaltabilir.
SCALA2 inverterli mi?
Evet. Basınç sensörüne göre motor hızını ayarlayan inverterli kontrol kullanır. Elektrik tüketimi çalışma koşullarına bağlıdır; her tesisatta geçerli sabit bir tasarruf yüzdesi vaat edilmez.
Kendinden emişli pompa susuz başlatılabilir mi?
Hayır; SCALA2'nin ilk dolumu ve devreye alınması kılavuza göre yapılır. Kendinden emiş susuz başlatma izni değildir; kilitleme pimi takılıyken kullanılamaz.
93013354 ile başka SCALA2 kodları aynı paket mi?
Hayır, yalnız model adına bakarak paket eşitliği kurulamaz. Bu kod Schuko SNI varyantıdır; başka kodların fiş, bölgesel belge ve paket bilgileri ayrıca karşılaştırılmalıdır.
Kullanım yokken çalışması kaçak olduğu anlamına mı gelir?
Tek başına kesin teşhis değildir. Tesisat kaçağı, kir nedeniyle kapanmayan çekvalf veya küçük sürekli tüketim incelenmelidir. İç parçaya müdahale ve elektriksel işlemler yetkin servis tarafından yapılmalıdır.
Teknik Kaynaklar
Grafik ve örnek, sahaya özel keşfin yerini tutmaz.
